Tinklo medijos keitiklis EFB Elektronik EL024V2

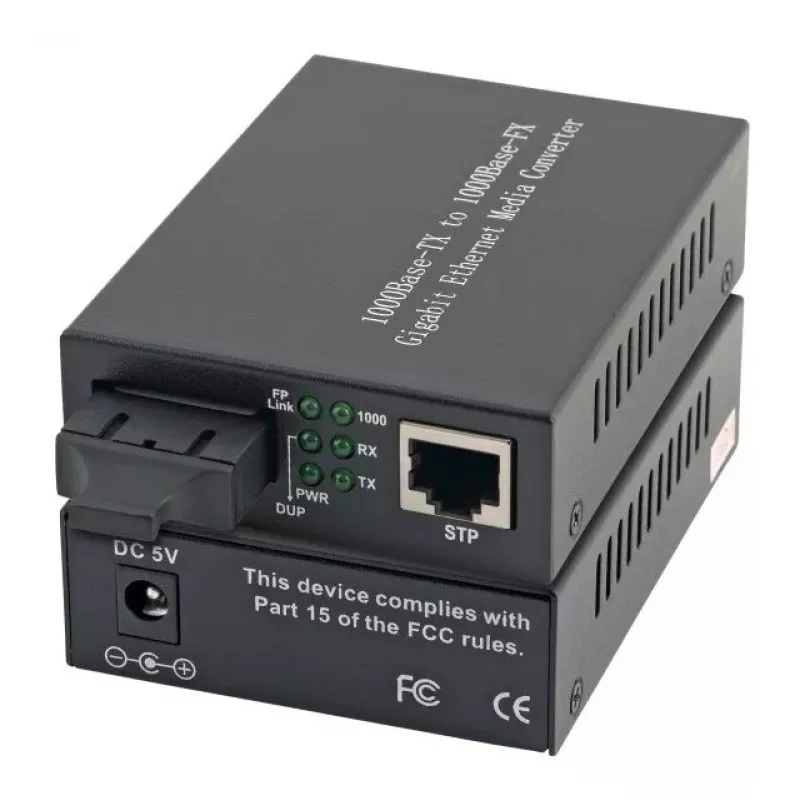

EFB Elektronik EL024V2 yra tinklo medijos keitiklis, skirtas sujungti varinį Gigabit Ethernet su daugiamodžiu šviesolaidžiu. Jis priima 1000Base-T signalą per RJ-45 prievadą ir konvertuoja į 1000Base-SX šviesolaidį su SC jungtimis, palaikydamas iki 1000 Mbit/s spartą ir iki 550 m atstumą. Kompaktiškas juodas korpusas leidžia lengvai integruoti šviesolaidžio segmentus į esamą LAN infrastruktūrą išlaikant Gigabit greitį.

Privalumai

Įrenginys užtikrina pilną Gigabit Ethernet duomenų perdavimo spartą, laidinį greitį tarp vario ir šviesolaidžio segmentų. SC jungtis ir daugiamodė 1000Base-SX sąsaja suteikia patikimą fizinį ryšį trumpiems ir vidutiniams šviesolaidžio atstumams. Vienas RJ-45 prievadas ir du šviesolaidžio prievadai suteikia paprastą sprendimą išplėsti tinklą be sudėtingos konfigūracijos. Kompaktiškas juodas korpusas tinka montavimui stove ar ant stalo.

Tinka

• Vietinių tinklų išplėtimui daugiamodžiu šviesolaidžiu iki 550 m
• Varinio Gigabit komutatorių ar serverių prijungimui prie šviesolaidžio magistralės
• Tinklo segmentavimui, kai reikalinga elektrinė izoliacija

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1000 Mbit/s
• Ethernet sąsajos tipas: Gigabit Ethernet (1000Base-T įvestis)
• Šviesolaidžio sąsaja: 1000Base-SX daugiamodė
• Šviesolaidžio jungties tipas: SC
• Ethernet LAN (RJ-45) prievadai: 1
• Šviesolaidžio prievadų kiekis: 2
• Maksimalus perdavimo atstumas daugiamodžiu šviesolaidžiu: 550 m
• Gaminio spalva: Juoda

Kaip naudoti

Prijunkite Gigabit Ethernet kabelį nuo komutatoriaus, maršrutizatoriaus ar serverio prie EL024V2 RJ-45 prievado. Įstatykite suderinamus daugiamodžius SC jungtis į šviesolaidžio prievadus. Įjunkite maitinimą pagal gamintojo specifikacijas ir patikrinkite ryšio bei veiklos LED indikatorius. Pagrindiniam medijos keitimui nereikia jokios konfigūracijos – įrenginys veikia 1 lygmeniu, perduodamas srautą tarp vario ir šviesolaidžio segmentų.

Rekomendacijos

Patikimam veikimui naudokite daugiamodžius šviesolaidžio kabelius, atitinkančius 1000Base-SX perdavimo charakteristikas, ir venkite lenkimo nuostolių. Prieš jungdami įsitikinkite, kad jungtys yra švarios ir nepažeistos. Įrenginį statykite vėdinamoje aplinkoje, toliau nuo ekstremalių temperatūrų ir elektromagnetinių trikdžių. Integruojant į didesnius tinklus, jei kyla derybų problemų, patikrinkite prijungtų įrenginių spartos ir dvipusio režimo nustatymus.
