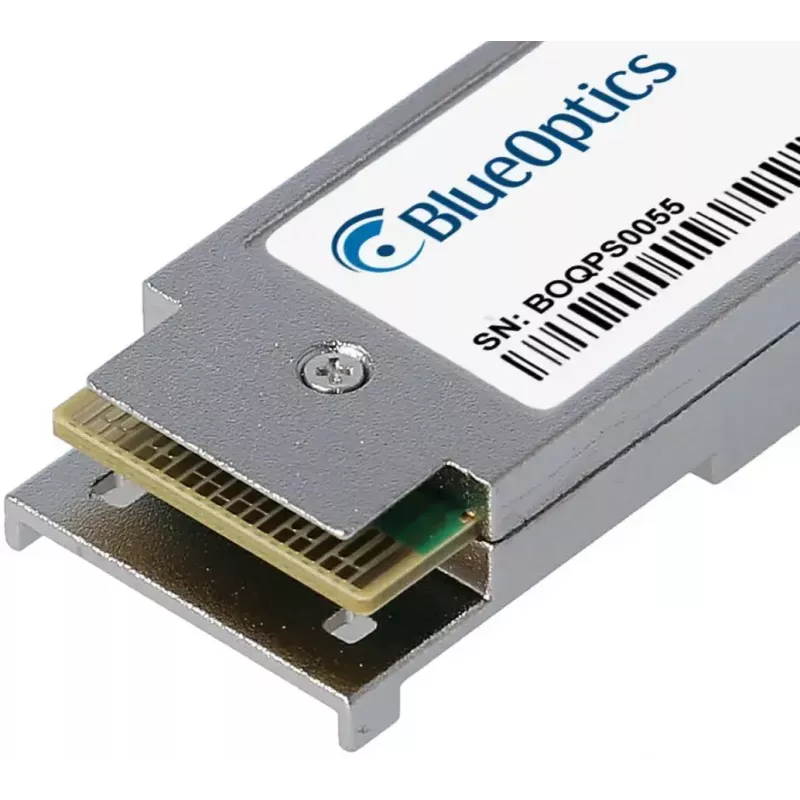

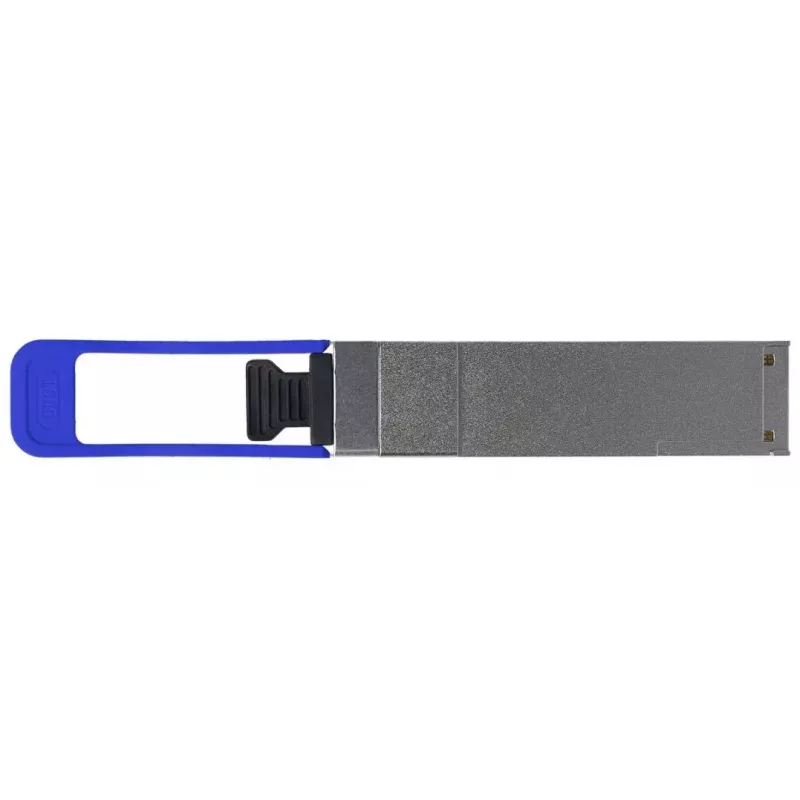

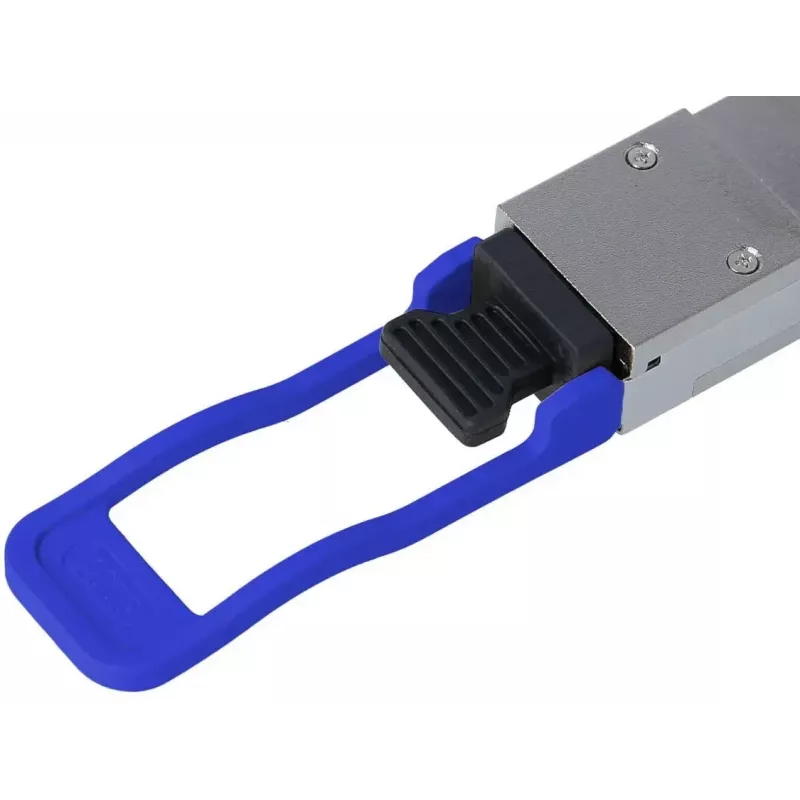

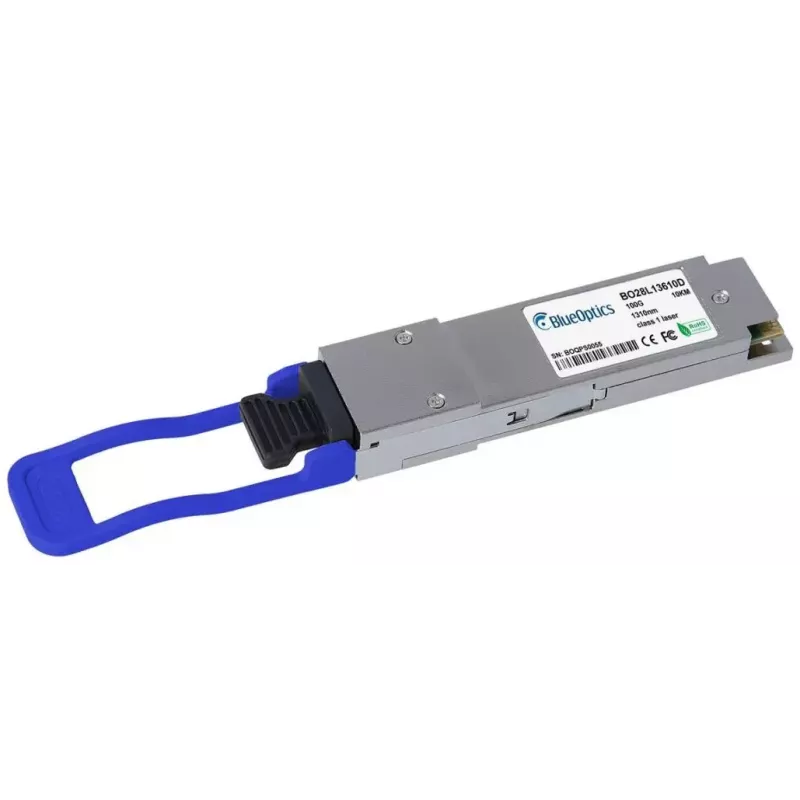

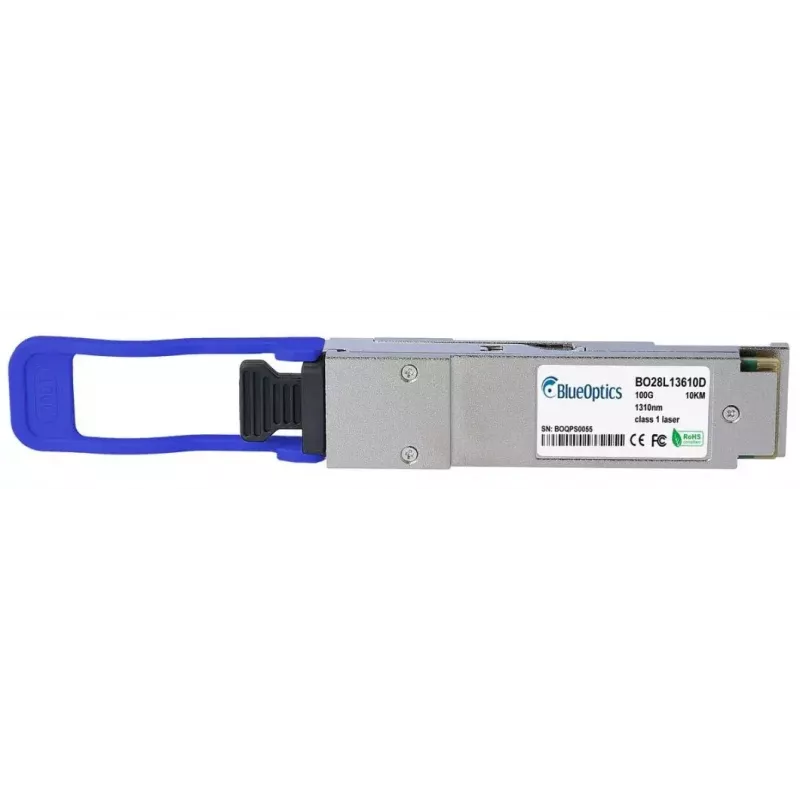

Skaidulinės optikos siųstuvas-imtuvas BlueOptics ET7402-LR4-BO 100000 Mbit/s QSFP28

„BlueOptics ET7402-LR4-BO“ – tai QSFP28 formato skaidulinės optikos siųstuvas-imtuvas, skirtas 100 G (100 000 Mbit/s) didelės spartos ryšiams per vienmodį skaidulinį kabelį. Jis naudoja QSFP28 sąsają su LC dviguba jungtimi ir atitinka standartinius MSA formos faktoriaus reikalavimus. Modulis yra skirtas naudoti tinklo įrangoje, palaikančioje 100GBASE‑LR4 optiką, ir suteikia stebėjimo bei patikimo tolimojo nuotolio optinio perdavimo galimybes.

Privalumai

Šis modulis naudoja kelių bangų ilgių (CWDM) siuntimo ir priėmimo kanalus, įgyvendinančius 100GBASE‑LR4 jungtis iki standarte nurodytų tipinių vienmodžio kabelio atstumų. QSFP28 formos faktorius užtikrina kompaktišką, karštai keičiamą montavimą suderinamuose komutatoriuose, maršrutizatoriuose ir saugojimo sistemose. Modulyje įdiegta skaitmeninė diagnostika (DDM/DOM), leidžianti realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, jei pagrindinė įranga tai palaiko. Komponentų parinkimas ir atitiktis MSA standartams užtikrina ilgą tarnavimo laiką ir suderinamumą su pagrindinių gamintojų platformomis, palaikančiomis LR4 QSFP28 optiką.

Tinka

• 100G eterneto jungtims duomenų centrų agregavimo ir stuburo/lapo architektūrose
• Tolimojo nuotolio vienmodžio kabelio jungtims iki LR4 standarto atstumų
• Didelės spartos tarpusavio sujungimams tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Aplinkoms, kuriose reikalinga nuotolinė optinio ryšio diagnostika ir stebėjimas

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28 (karštai keičiamas)
• Duomenų sparta: iki 100000 Mbit/s (100G)
• Optinis standartas: 100GBASE‑LR4 (CWDM bangų ilgiai, vienmodis kabelis)
• Jungtis: LC dviguba
• Skaitmeninė diagnostika: DDM/DOM (MSA atitiktis)
• Gaminio spalva: sidabrinė
• Svoris: apie 0,04 kg
• Aplinkosauga/standartai: atitinka RoHS
• Patikimumas: MTBF apie 1 000 000 valandų

Naudojimas

Įdiekite „BlueOptics ET7402-LR4-BO“ į suderinamą QSFP28 prievadą, kai pagrindinis įrenginys yra įjungtas, laikydamiesi gamintojo karšto keitimo procedūrų. Prijunkite tinkamą LC dvigubą vienmodžio kabelio jungiamąjį laidą tarp siųstuvų-imtuvų arba prie skirstomojo skydo, užtikrindami teisingą kabelio poliškumą. Patikrinkite, ar pagrindinė platforma palaiko 100GBASE‑LR4 optiką, ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą, kad galėtumėte pasiekti diagnostikos parametrus. Vadovaukitės komutatoriaus ar maršrutizatoriaus dokumentacija, kad patvirtintumėte ryšio konfigūraciją, kanalų atvaizdavimą ir bet kokius trečiųjų šalių optikai reikalingus programinės įrangos nustatymus.

Rekomendacijos

Geriausiam signalo vientisumui ir atstumui naudokite vienmodį kabelį ir aukštos kokybės LC dvigubus jungiamuosius laidus; venkite staigių lenkimų ir palaikykite jungčių švarą. Prieš diegdami patikrinkite suderinamumą ir DDM/DOM palaikymą su tiksline įranga, o prieš visišką diegimą rekomenduojama išbandyti vieną modulį jūsų aplinkoje.
