Eaton ZSD-Z27A1332 skaitiklio laukas su skirstomuoju skydu, 1 skaitiklio vieta, 1 skirstymo laukas, 63 A, 5 polių šynos, 7 eilės, 12 TE eilėje, iš anksto sujungta 260411

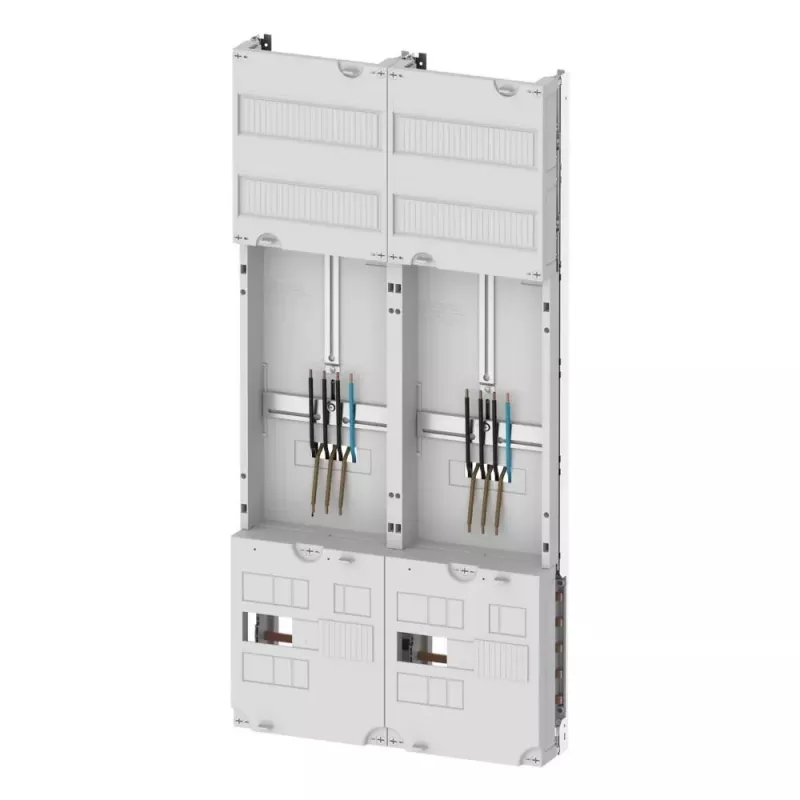

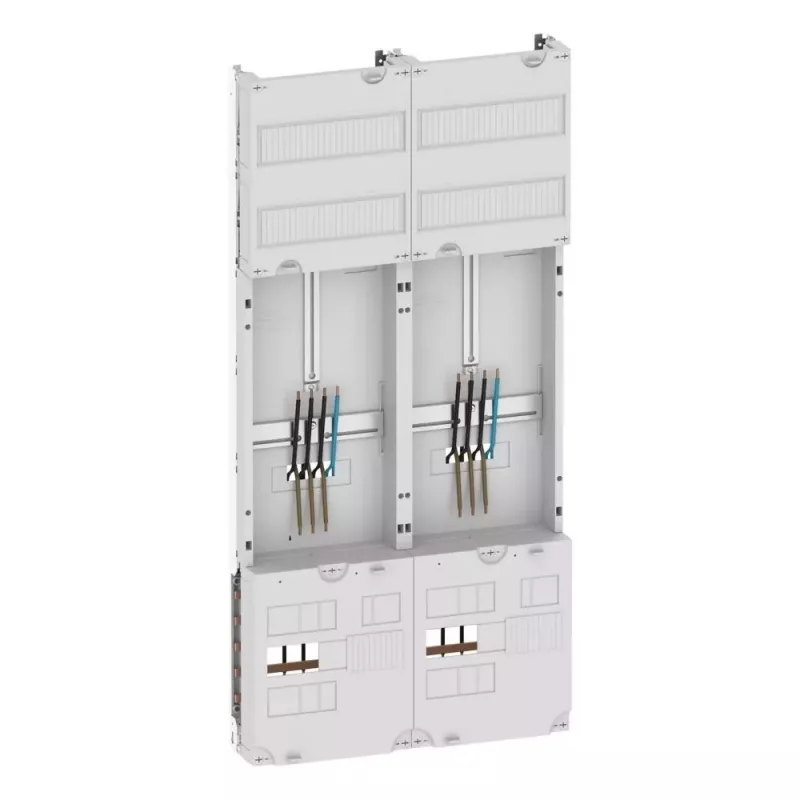

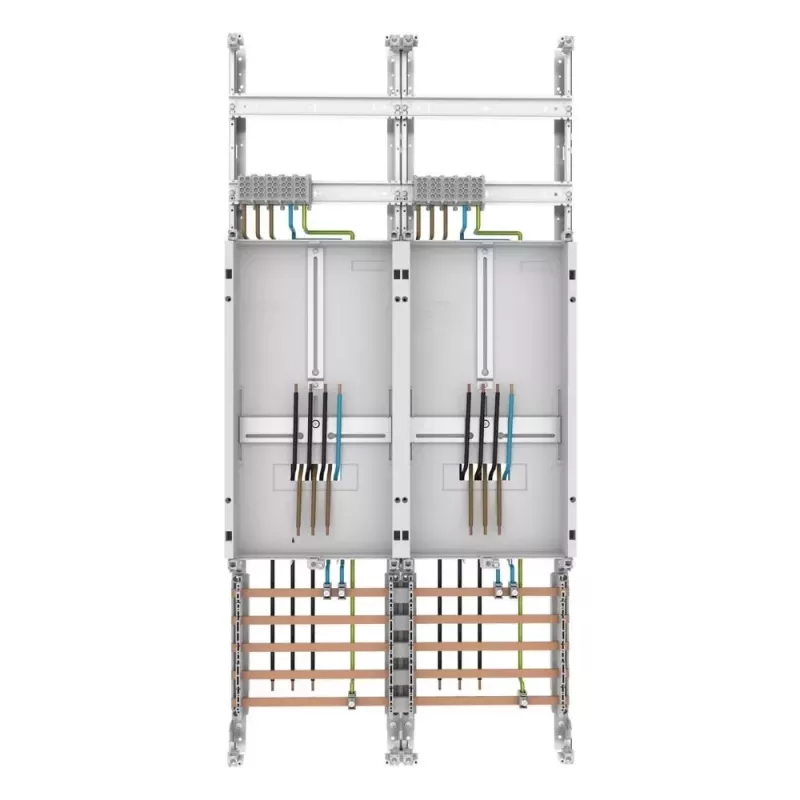

Viename korpuse sujungus apskaitos ir paskirstymo funkcijas, elektros instaliacijos montavimas tampa greitesnis ir mažiau klaidų. Eaton ZSD-Z27A1332 – tai iš anksto sujungtas plieno lakšto skydas, kuriame integruotas skaitiklio laukas ir skirstymo laukas. Šis sprendimas leidžia sutaupyti laiko ir užtikrinti tvarkingą instaliaciją.

Kam skirtas

Elektrikams ir skydų gamintojams, montuojantiems apskaitos ir paskirstymo sistemas butuose, namuose ar nedideliuose komerciniuose objektuose. Idealiai tinka projektams, kur vienas trifazis skaitiklis maitina vieną skirstymo lauką.

Pagrindinės savybės

• Viena skaitiklio vieta ir vienas skirstymo laukas viename korpuse.
• Vardinė srovė 63 A, trifazis, su 5 polių šynų sistema.
• Septynios eilės skirstymo lauke, kiekvienoje po 12 modulių vienetų (TE).
• Iš anksto sujungta su pagrindinės linijos atšakos gnybtais: pagrindinė iki 35 mm², atšaka iki 16 mm².
• Plieno lakšto konstrukcija, skirta sieniniam montavimui.
• Vidinė apsaugos klasė IP2XC.

Specifikacijos

• Produkto tipas: skaitiklio laukas su skirstomuoju skydu
• Skaitiklio vietų skaičius: 1
• Skirstymo laukų skaičius: 1
• Vardinė srovė: 63 A
• Srovės tipas: trifazis
• Šynų sistema: 5 polių
• Eilių skaičius: 7
• Modulių vienetų skaičius eilėje: 12 TE
• Montavimo tipas: sieninis
• Medžiaga: plieno lakštas
• Iš anksto sujungta: taip
• Pagrindinio gnybto skerspjūvis: iki 35 mm²
• Atšakos gnybto skerspjūvis: iki 16 mm²
• Gnybtų tipas (PE/N): varžtiniai gnybtai
• Standartai: DIN VDE 0603-1, DIN 43870-1

Naudojimo patarimai

Prieš montuodami patikrinkite turimą sienos plotą ir kabelių įvadų vietas. Iš anksto sujungta konstrukcija sumažina laidų sujungimo laiką, tačiau po transportavimo būtinai patikrinkite gnybtų priveržimo momentą.

Patarimas: montuodami skydą, naudokite tinkamus įrankius ir laikykitės galiojančių elektros saugos taisyklių. Reguliariai tikrinkite jungčių tvirtumą, ypač po didesnių apkrovų.
