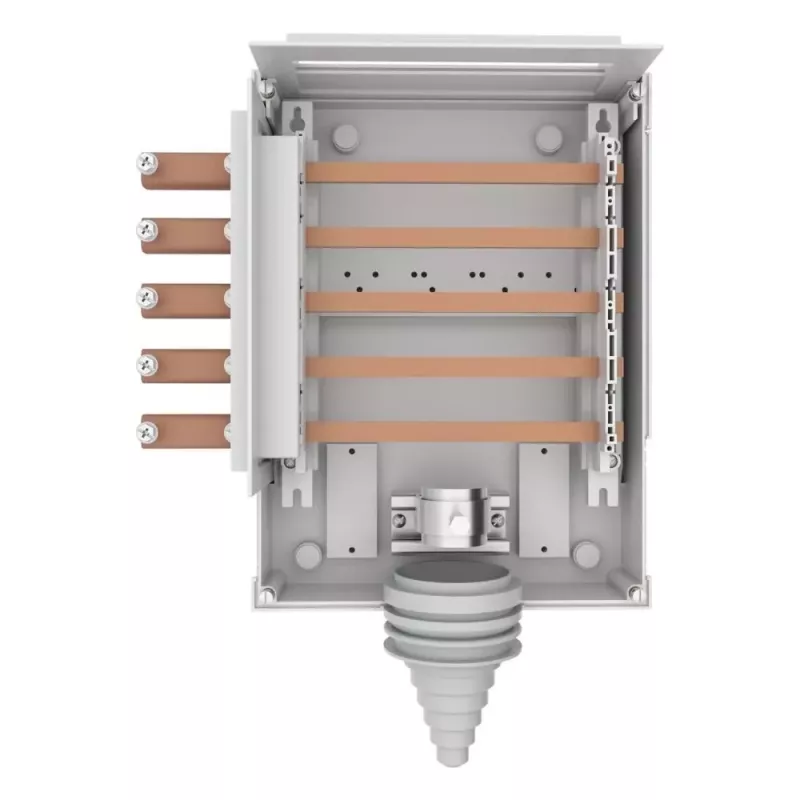

Eaton ZSD-K kabelių prijungimo dėžutė su varinėmis šynomis, 250 A, 5 polių, IP20 232287

250 A vardinė srovė ir 690 V kintamoji įtampa – tai parametrai, kurie iš karto parodo, kad Eaton ZSD-K skirta rimtiems pramoniniams sprendimams. Ši kabelių prijungimo dėžutė su integruotomis varinėmis šynomis leidžia vienu tašku patikimai paskirstyti didelę įeinančią galią į penkias atšakas, išlaikant tvarkingą ir aiškiai sužymėtą laidų išdėstymą skydelyje.

Kodėl verta rinktis ZSD-K

Varinės šynos užtikrina mažą varžą, todėl mažėja šilumos išsiskyrimas ir ilgėja visos sistemos tarnavimo laikas. Savaiminio užgesimo termoplastikas korpusas padidina saugą elektros gedimo atveju. Dėžutė montuojama ant DIN bėgelio arba tvirtinama varžtais – abu būdai patogūs tiek naujuose, tiek modernizuojamuose skydeliuose.

Techniniai duomenys

• Vardinė srovė: 250 A
• Vardinė įtampa: 690 V AC
• Polių skaičius: 5 (3P+N+PE)
• Pagrindinio laidininko skerspjūvis: 10–150 mm² standus, 10–120 mm² lankstus
• Atšakos laidininko skerspjūvis: 1,5–50 mm² standus, 1,5–35 mm² lankstus
• Jungties tipas: varžtiniai gnybtai
• Korpuso medžiaga: savaiminio užgesimo termoplastikas
• Apsaugos klasė: IP20
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Standartai: IEC/EN 60947-7-1

Kam tinka

Ši dėžutė skirta elektrikams ir automatizavimo inžinieriams, kurie pramoniniuose skydeliuose turi padalinti maitinimą iš pagrindinio tiekimo į kelias mažesnes grandines. Ji puikiai tinka mašinų gamyboje, pastatų automatizavimo sistemose ir ten, kur vietos nedaug, o patikimumas – prioritetas.

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad bendra apkrova neviršija 250 A. Visada laikykitės gnybtų priveržimo momento reikalavimų – tai užtikrins ilgaamžį ir saugų kontaktą. Dėžutė skirta naudoti tik sausose vidaus patalpose.

Patarimas: jei planuojate dažnai keisti ar pridėti atšakas, palikite šiek tiek laisvos vietos šalia dėžutės – taip vėliau bus lengviau atlikti techninę priežiūrą ir išvengsite laidų spūsčių.
