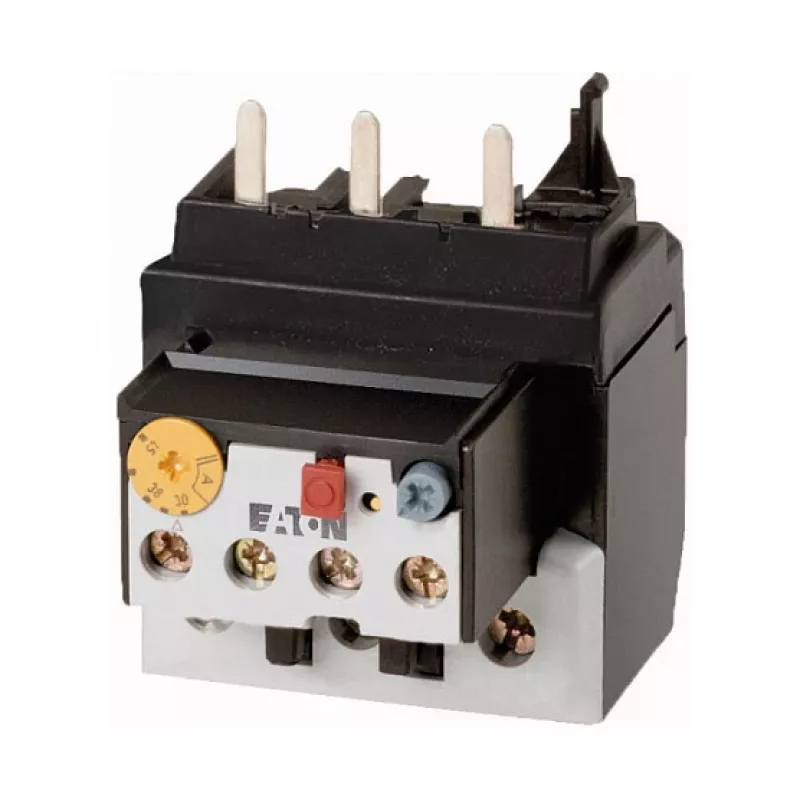

Eaton ZB65-40 Variklio Apsaugos Relė 24-40A 1NO+1NC

Kai jūsų pramoninės įrangos variklis dirba esant didelėms apkrovoms, svarbiausia yra patikima apsauga nuo perkrovų ir fazių dingimo. Eaton ZB65-40 motorinės apsaugos relė užtikrina tikslią šiluminę apsaugą varikliams, kurių srovės nustatymo diapazonas yra 24–40 A. Dėl kompaktiškos konstrukcijos relė montuojama tiesiogiai ant Eaton DILM kontaktorių, taupant vietą ir montavimo laiką.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 24–40 A
• Kontaktų konfigūracija: 1 NO + 1 NC pagalbiniai kontaktai
• Išjungimo klasė: 10A
• Perkrovos atleidimo tipas: šiluminis
• Jautrumas fazių dingimui: taip
• Atstatymo funkcija: rankinis / automatinis
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C
• Atitiktis standartams: IEC/EN 60947-4-1
• Prijungimo tipas: varžtiniai gnybtai
• Pagalbinių kontaktų vardinė darbinė srovė (AC-15, 230 V): 1,5 A
• Pagalbinių kontaktų vardinė darbinė srovė (DC-13, 220 V): 0,5 A
• Tinkama kontaktorių serija: Eaton DILM

Kodėl verta rinktis

ZB65-40 užtikrina variklio ilgaamžiškumą, tiksliai nustatydama perkrovas ir fazių dingimą. Šiluminis atleidimo mechanizmas reaguoja į faktinį variklio įšilimą, todėl apsauga yra tiksli. Rankinio / automatinio atstatymo parinktis suteikia lankstumo įvairiose eksploatavimo sąlygose. Tiesioginis montavimas ant DILM kontaktorių supaprastina įrengimą ir sumažina skydo užimamą plotą.

Idealiai tinka

• Apsaugoti trifazius variklius pramoninėse mašinose
• Variklių valdymo centruose (MCC), kur reikia patikimos perkrovos apsaugos
• Siurbliams, ventiliatoriams ir konvejeriams su 24–40 A varikliais
• Ten, kur pageidaujamas kompaktiškas montavimas tiesiogiai ant kontaktoriaus

Naudinga žinoti

Relė atitinka IEC/EN 60947-4-1 standartus, užtikrinančius tarptautinius saugos ir veikimo reikalavimus. IP20 gnybtų apsauga tinka montuoti uždarose skydinėse. Platus darbinės temperatūros diapazonas leidžia naudoti atšiauriomis sąlygomis. Norėdami optimalaus veikimo, derinkite su atitinkamos galios Eaton DILM kontaktoriais.
