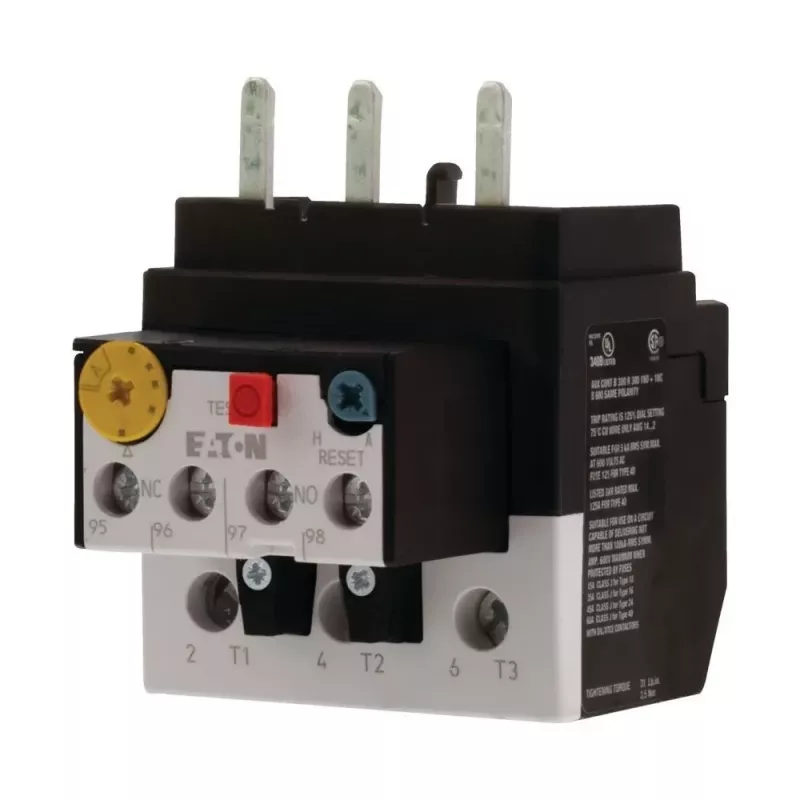

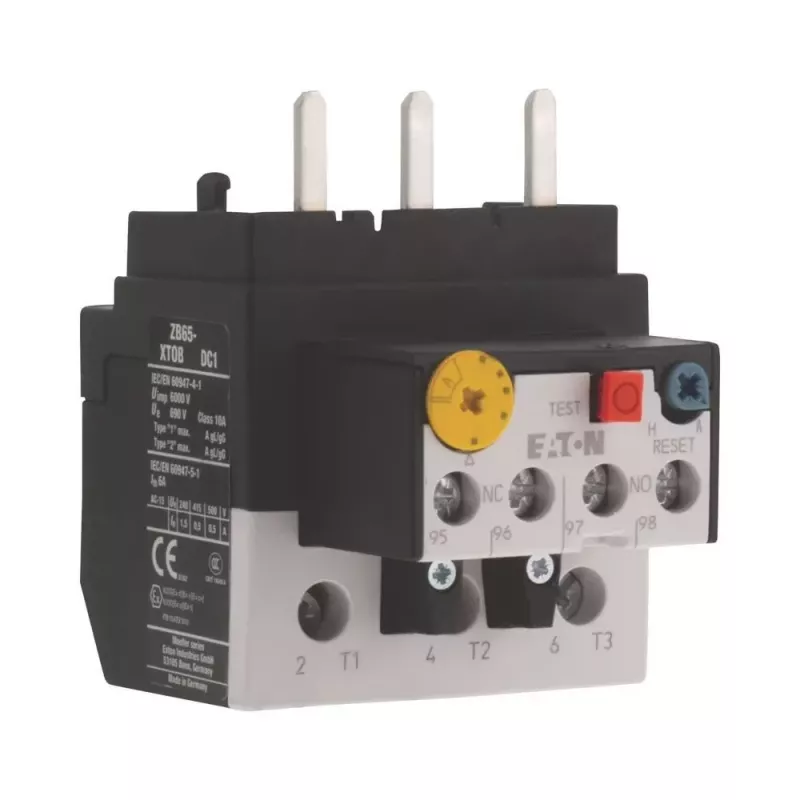

Eaton ZB65-24 galios relė juoda - balta (278457)

24–32 A reguliuojamas perkrovos išjungiklis, skirtas variklių apsaugai iki 65 A. Eaton ZB65-24 – tai galios relė, kuri užtikrina tikslų variklių apsaugos valdymą pramoninėse sistemose.

Privalumai

Ši relė pasižymi rankiniu arba automatiniu atstatymu, fazių gedimo jautrumu ir testavimo funkcija, palengvinančia paleidimą. Ją galima montuoti tiesiai ant DILM kontaktorų (nuo DILM40 iki DILM170) arba naudoti kaip atskirą įrenginį, suteikiant lankstumo projektuojant skydus.

Tinka

• Variklių apsaugai pramoninėse valdymo spintose
• Trijų fazių variklių perkrovos stebėjimui
• Integracijai su Eaton DILM kontaktorų serija

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 24–32 A
• Nominali darbinė srovė: iki 65 A
• Nominali darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiai ant DILM kontaktorų arba atskirai
• Atstatymo tipas: rankinis/automatinis (pasirenkamas)
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: -25 iki +55 °C
• Jungties tipas: varžtiniai gnybtai
• Fazių gedimo jautrumas: yra
• Suveikimo indikacija: yra
• Testavimo funkcija: yra
• Maksimali trumpojo jungimo apsauga (saugiklis): 125 A gG/gL

Naudojimas

Sumontuokite relę tiesiai ant DILM kontaktorų arba atskirai, prijunkite varžtinius gnybtus prie maitinimo grandinės ir sureguliuokite perkrovos nustatymą pagal variklio vardinę srovę. Prieš paleisdami atlikite testavimo funkciją, kad įsitikintumėte, jog apsauga veikia tinkamai.

Rekomendacijos

Patikimai variklių apsaugai sudėtingose pramoninėse aplinkose poruokite ZB65-24 su Eaton DILM kontaktorais ir atitinkamais trumpojo jungimo apsaugos įtaisais.
