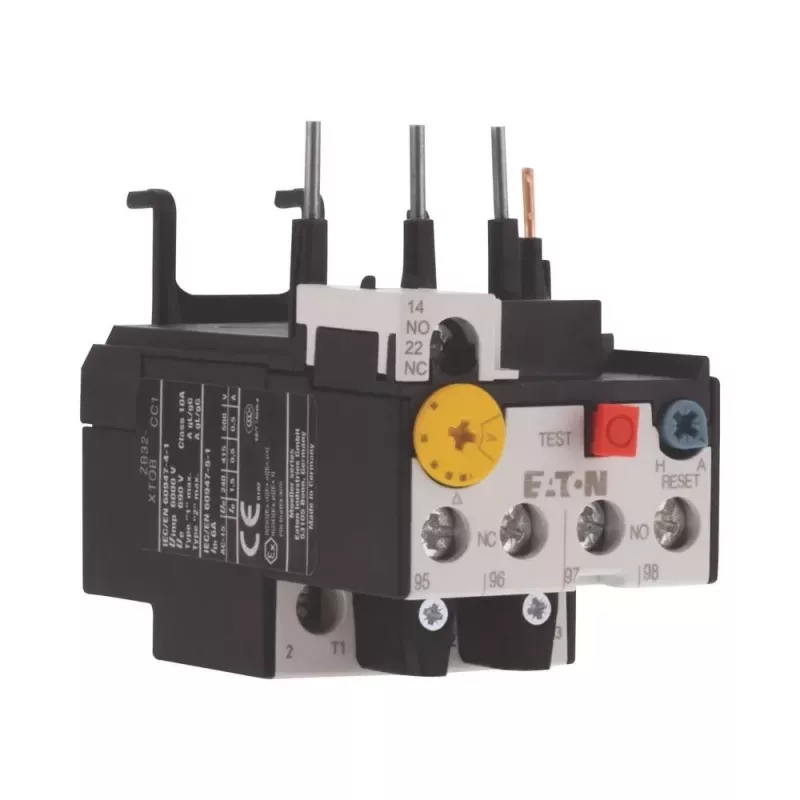

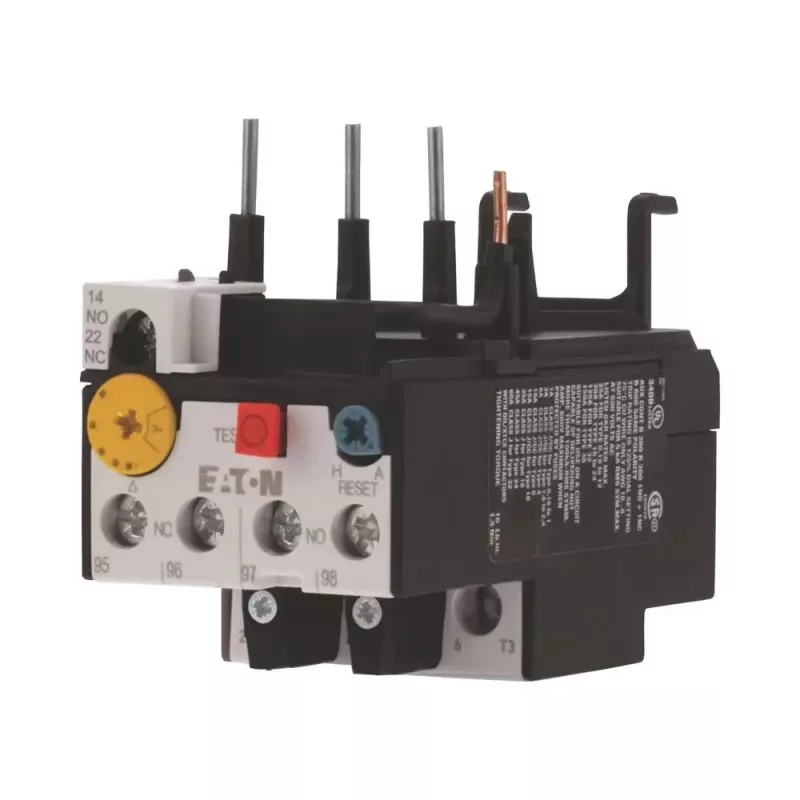

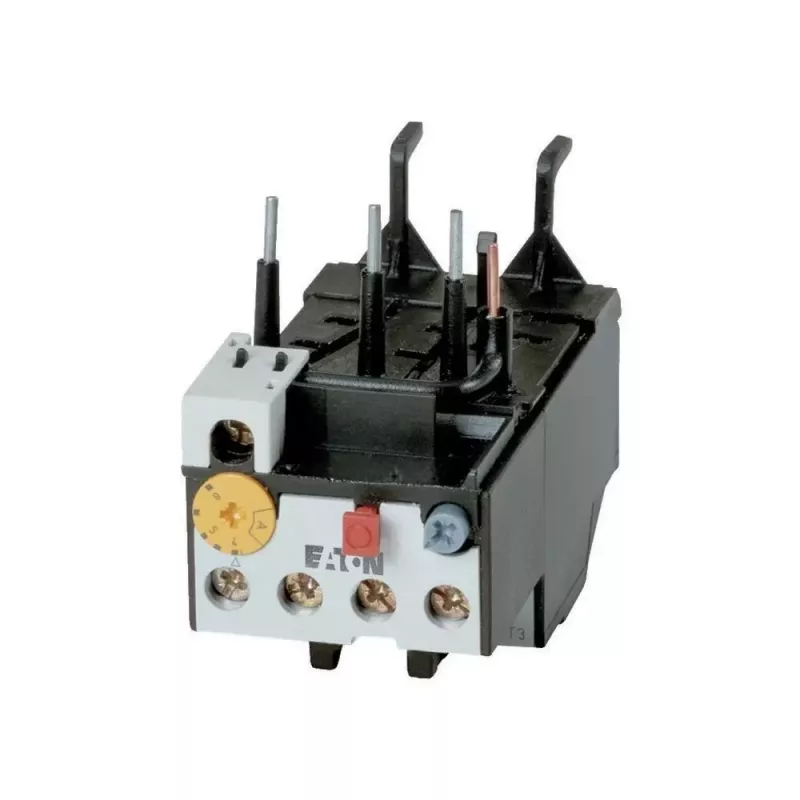

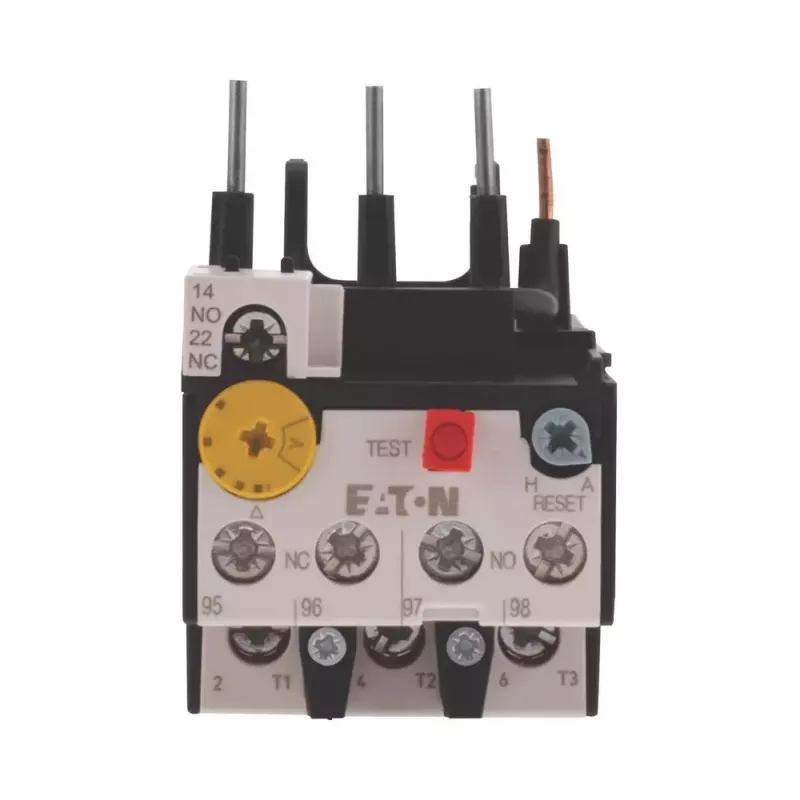

EATON ZB32-24 šiluminė perkrovos relė, 16-24 A, skirta DILM17-32 kontaktoriams 278453

Kai elektros variklio apsauga turi veikti patikimai ir be kompromisų, EATON ZB32-24 šiluminė perkrovos relė užtikrina tikslią apsaugą nuo perkrovos iki 24 A. Ši relė skirta tiesioginiam montavimui ant DILM17, DILM25 ir DILM32 kontaktorų, todėl sprendimas yra kompaktiškas ir lengvai integruojamas į esamas valdymo sistemas.

Kodėl verta rinktis

• Reguliuojama apsauga nuo perkrovos nuo 16 A iki 24 A
• Tiesioginis montavimas ant EATON DILM17, DILM25 ir DILM32 kontaktorų
• Fazės gedimo jautrumas – papildoma variklio apsauga
• Rankinis arba automatinis atstatymas
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui

Kasdienis naudojimas

Ši relė suveikia per 10 sekundžių, kai srovė viršija nustatytą vertę 7,2 karto (10A klasė), taip apsaugodama variklį nuo perkrovos. Bandymo funkcija leidžia greitai patikrinti suveikimo mechanizmą, o temperatūros kompensavimas užtikrina tikslumą nuo -25 °C iki +55 °C aplinkos temperatūroje.

Techninės specifikacijos

• Srovės nustatymo diapazonas: 16–24 A
• Suveikimo klasė: 10A
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktorius arba atskirai su adapteriu
• Jungtys: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25…+55 °C

Kam tinka

Ši relė skirta pramonės įmonėms, elektros inžinieriams ir techninės priežiūros specialistams, kurie vertina ilgaamžiškumą ir patikimumą. Ji puikiai tinka variklių valdymo spintose, konvejerių sistemose, siurbliuose ir kituose įrenginiuose, kur reikalinga apsauga nuo perkrovos.

Kaip naudoti

Sumontuokite relę tiesiogiai ant DILM17, DILM25 arba DILM32 kontaktoriaus. Nustatykite reikiamą srovės vertę nuo 16 iki 24 A pagal variklio vardinę srovę. Prijunkite varžtinius gnybtus prie maitinimo grandinės. Patikrinkite veikimą naudodami bandymo funkciją. Pasirinkite rankinį arba automatinį atstatymą pagal poreikį.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija nustatytos relės vertės. Reguliariai tikrinkite relės suveikimą, ypač po ilgesnio veikimo laiko, kad užtikrintumėte patikimą apsaugą.
