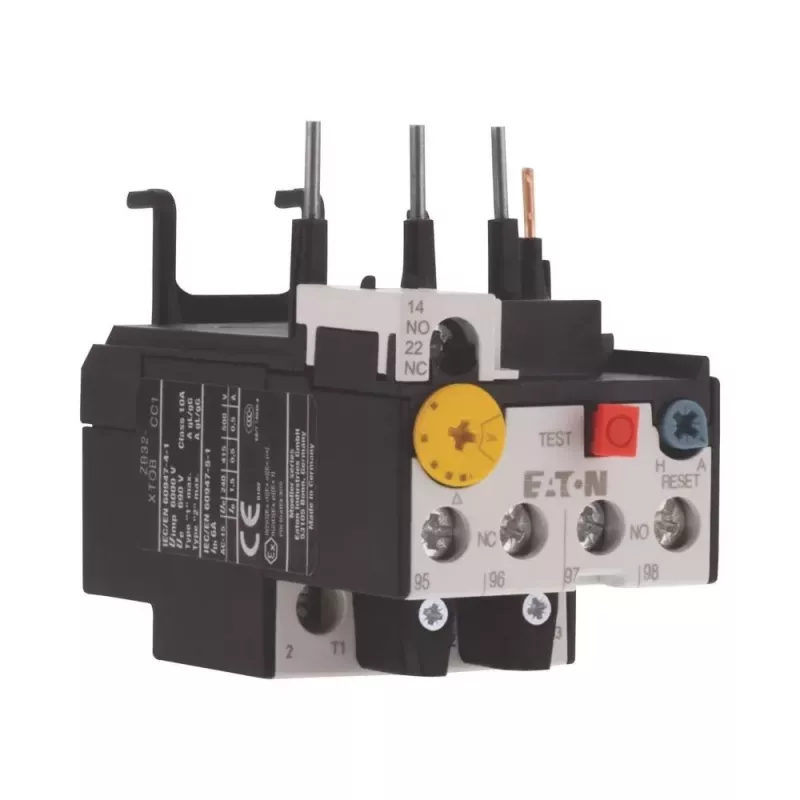

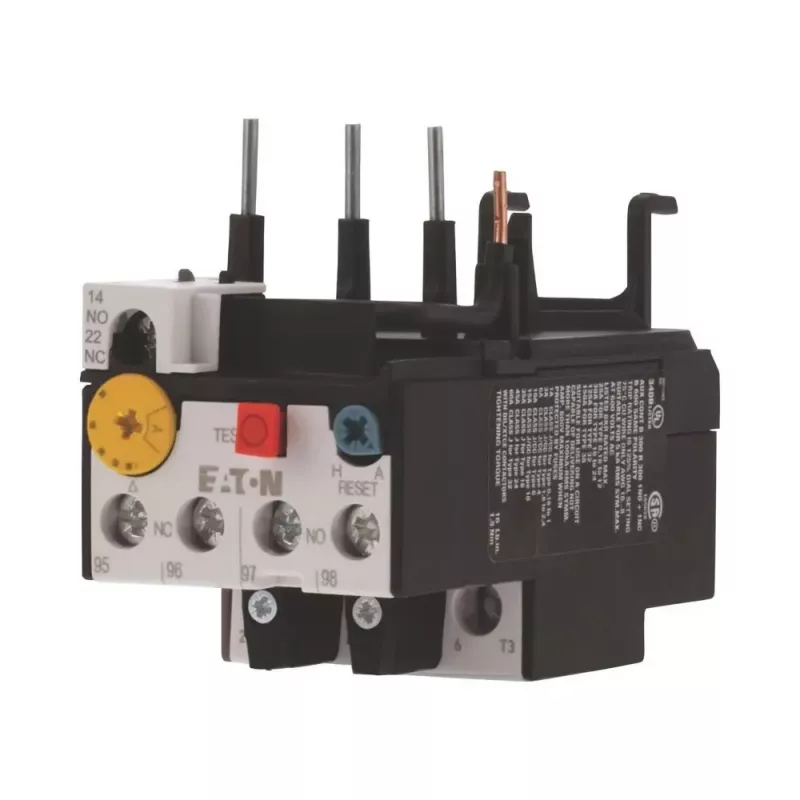

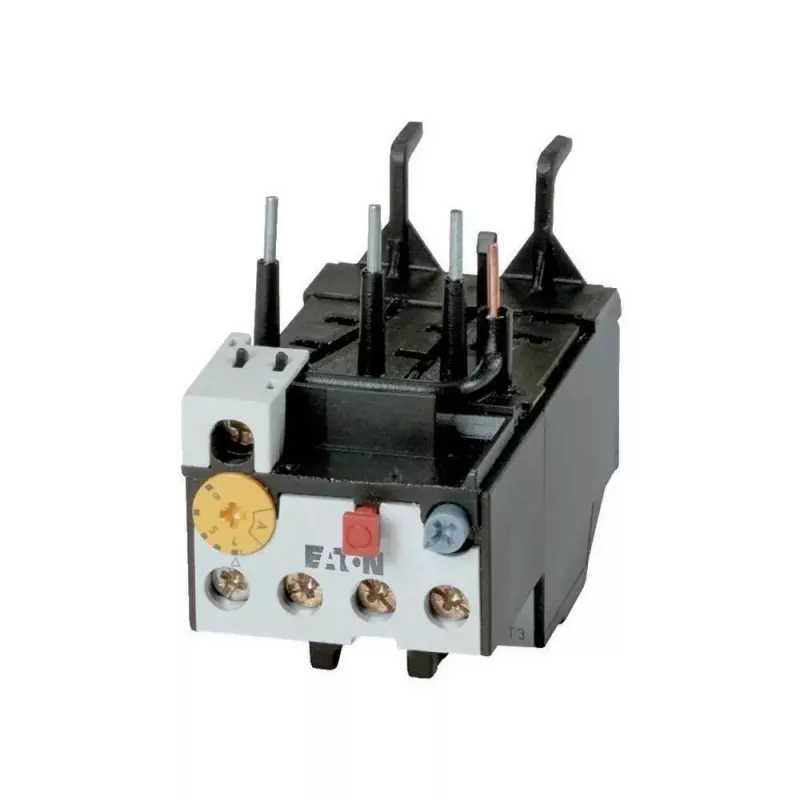

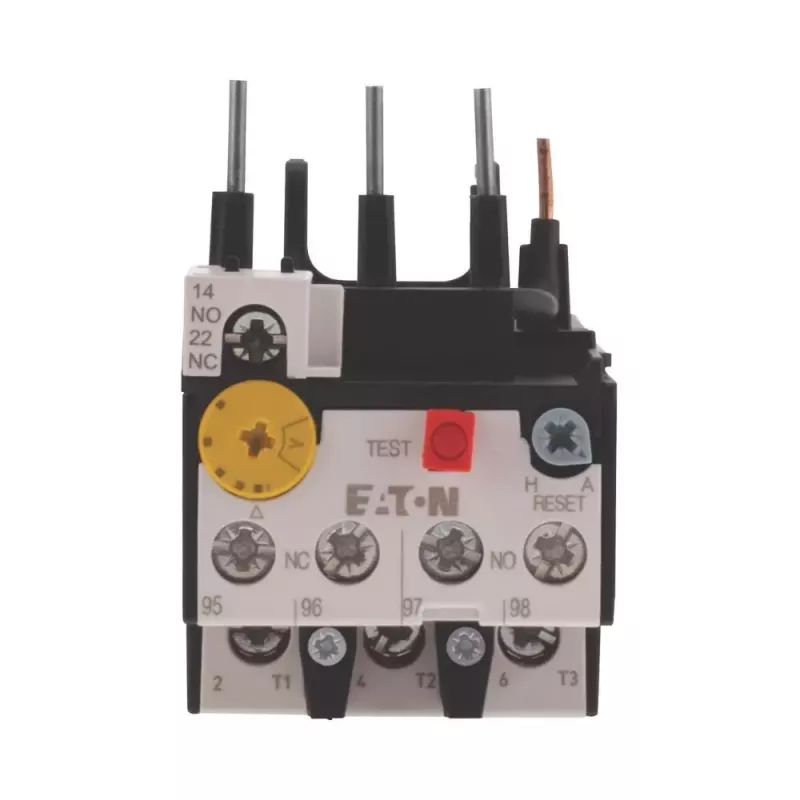

Eaton ZB32-2.4 Šiluminė perkrovos relė DILM17-32 kontaktoriams (278448)

1,6–2,4 A reguliuojamas srovės diapazonas – tai preciziška apsauga, kurios reikia mažiems trifaziams varikliams. Eaton ZB32-2.4 šiluminė perkrovos relė skirta tiesioginiam montavimui ant DILM17, DILM25 ar DILM32 kontaktorių ir užtikrina patikimą variklių apsaugą nuo perkaitimo bei fazių gedimo.

Kodėl verta rinktis

Ši relė pasižymi tikslia šilumine apsauga ir plačiu reguliavimo diapazonu, todėl varikliai yra patikimai apsaugomi nuo perkrovų. Kompaktiška konstrukcija ir tiesioginis montavimas taupo skydo vietą ir supaprastina laidų sujungimą. Rankinis/automatinis atstatymas ir testavimo mygtukas palengvina paleidimą bei gedimų diagnostiką.

Techniniai duomenys

• Srovės nustatymo diapazonas: 1,6–2,4 A
• Vardinė darbinė srovė: maks. 2,4 A
• Vardinė izoliacijos įtampa: 690 V
• Suveikimo klasė: 10A
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktorius
• Atstatymas: rankinis/automatinis
• Fazės gedimo jautrumas: yra
• Prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1

Kam tinka

• Mažų trifazių variklių apsauga konvejeriuose, siurbliuose ir ventiliatoriuose
• Variklių starterių deriniai su Eaton DILM kontraktoriais
• Taikymai, kuriems reikalinga fazių gedimo apsauga ir 10A suveikimo klasė

Naudojimo patarimai

Relė turi stop mygtuką ir testavimo mygtuką funkciniam patikrinimui. Ji skirta naudoti valdymo spintose su IP20 apsauga. Norint užtikrinti patikimą veikimą, būtina tinkamai suderinti kontaktorius ir relę.

Patarimas: prieš paleisdami sistemą, patikrinkite, ar relės nustatytas srovės diapazonas atitinka variklio vardinę srovę. Reguliariai atlikite testavimą naudodami testavimo mygtuką, kad įsitikintumėte, jog apsauga veikia tinkamai.
