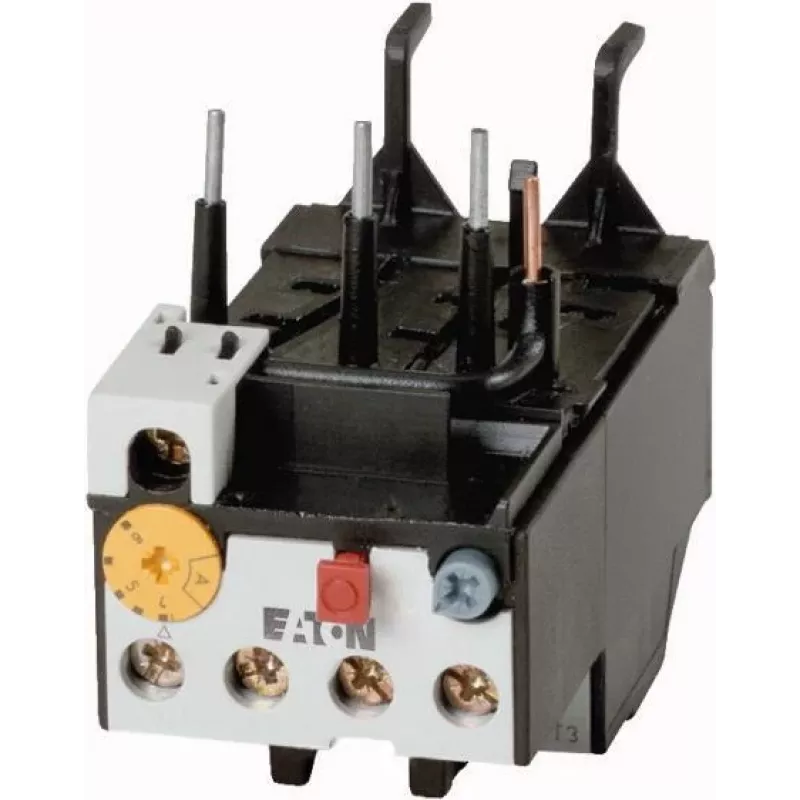

Eaton ZB32-1 šiluminė apsaugos relė 0,6-1 A, Class 10A, 3-polių, 1NO+1NC, juoda/balta 278446

0,6–1 A reguliuojamas srovės diapazonas – tai preciziška variklių apsauga, kurią užtikrina Eaton ZB32-1 šiluminė apsaugos relė. Skirtingai nuo universalių sprendimų, ši relė turi fazių gedimo jutiklį ir rankinio/automatinio atstatymo funkciją, todėl patikimai veikia pramoninėse valdymo sistemose.

Privalumai

• Reguliuojama apsauga nuo perkrovos nuo 0,6 A iki 1 A
• Class 10A suveikimo charakteristika, skirta standartiniam variklių paleidimui
• Tiesioginis montavimas ant Eaton DILM7–DILM32 kontakterių
• 1 NO + 1 NC pagalbiniai kontaktai signalizacijai
• Fazių gedimo jutiklis apsaugo variklį nuo pažeidimų

Kasdienis naudojimas

ZB32-1 montuojama tiesiai ant suderinamų Eaton kontakterių – taip supaprastinamas laidų sujungimas ir sutaupoma skydo vietos. Gnybtai su varžtais priima įvairių skerspjūvių laidininkus, o rankinio/automatinio atstatymo perjungiklis prisitaiko prie skirtingų eksploatavimo poreikių. Relė patikimai veikia nuo -25 °C iki 55 °C, todėl tinka ir reiklioms aplinkoms.

Techninės specifikacijos

• Produkto tipas: šiluminė apsaugos relė
• Srovės reguliavimo diapazonas: 0,6–1 A
• Suveikimo klasė: Class 10A
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontakterio (DILM7–DILM32)
• Atstatymo funkcija: rankinis/automatinis
• Apsauga: perkrova, fazių gedimo jutiklis
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: -25…55 °C
• Sandėliavimo temperatūra: -40…80 °C
• Apsaugos laipsnis: IP20
• Prijungimas: gnybtai su varžtais
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Spalva: juoda/balta
• Svoris: 142 g

Pabaigos pastaba

Kompaktiška konstrukcija ir tiesioginis montavimas ant kontakterio daro ZB32-1 praktišku pasirinkimu variklių apsaugai pramoninėse sistemose.
