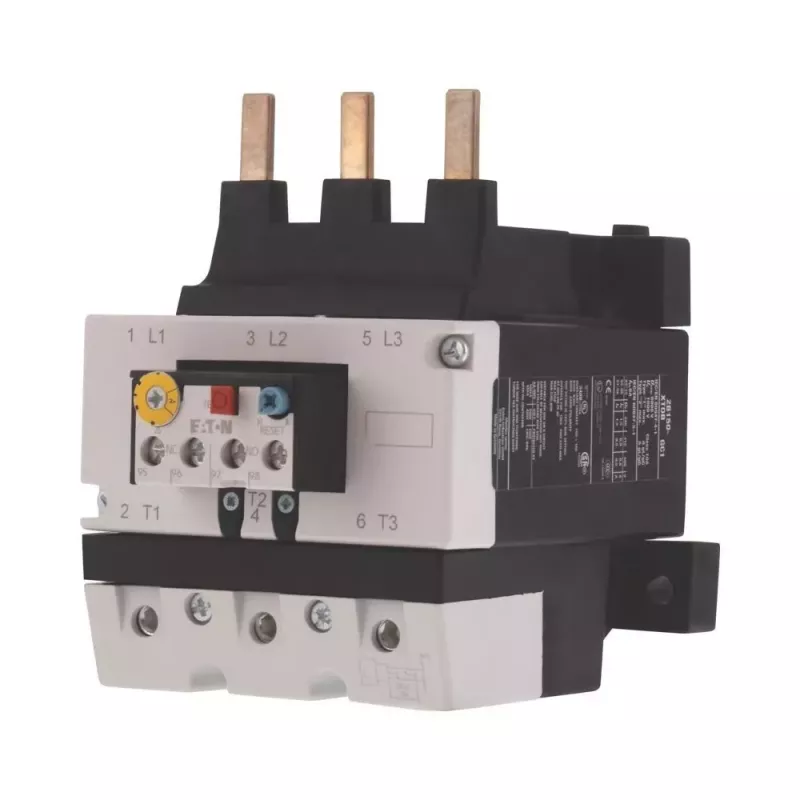

Eaton ZB150-100 terminės apsaugos relė 80-100 A, juoda/balta 278464

Kai variklis dirba 80–100 A srovės diapazone, net trumpalaikė perkrova ar fazės gedimas gali sukelti brangų remontą. Eaton ZB150-100 terminės apsaugos relė užtikrina patikimą apsaugą nuo perkrovos ir fazių gedimų, išlaikydama aukštą našumą net ir sudėtingomis eksploatavimo sąlygomis. Ši relė skirta tiesioginiam montavimui prie DILM115, DILM150 ir DILM170 kontaktorų, todėl sumažėja laidų ir montavimo laikas.

Privalumai, svarbūs profesionalams

• Reguliuojamas srovės nustatymas nuo 80 A iki 100 A – lankstus pritaikymas įvairiems varikliams.
• Fazių gedimų jautrumas ir temperatūros kompensacija – patikima apsauga esant netolygiam fazių apkrovimui ir kintamai temperatūrai.
• Pasirenkamas rankinis arba automatinis atstatymas – patogus derinimas prie sistemos reikalavimų.
• 1 NO + 1 NC pagalbiniai kontaktai – galimybė jungti signalizaciją ar valdymo grandines.
• Tiesioginis montavimas prie suderinamų Eaton kontaktorų – sutaupoma laiko ir vietos skydelyje.

Kam skirta

Ši relė rekomenduojama pramonės įmonėms, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos. Ji puikiai tinka maisto pramonėje, vandens tiekimo sistemose, konvejerių linijose ir kituose įrenginiuose, kur varikliai veikia nuolatine apkrova. Dėl IP20 apsaugos klasės relė skirta montuoti uždarose valdymo spintose.

Pagrindinės specifikacijos

• Gaminio tipas: terminės apsaugos relė
• Srovės nustatymo diapazonas: 80–100 A
• Vardinė darbinė srovė: 100 A
• Suveikimo klasė: 10A
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimas: tiesiogiai prie kontaktorius
• Atstatymo funkcija: rankinis/automatinis (pasirenkamas)
• Temperatūros kompensacija: yra
• Fazių gedimų jautrumas: yra
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Jungties tipas: varžtiniai gnybtai
• Spalva: juoda/balta

Naudojimas

Sumontuokite relę tiesiogiai ant suderinamo Eaton kontaktoriaus (DILM115, DILM150, DILM170) ir priveržkite varžtinius gnybtus. Nustatykite reikiamą srovės vertę su reguliavimo ratuku pagal variklio vardinę srovę. Pasirinkite rankinį arba automatinį atstatymą pagal sistemos poreikius. Periodiškai tikrinkite, ar nustatymai atitinka eksploatavimo sąlygas.

Praktiniai patarimai

Norėdami užtikrinti ilgaamžiškumą, reguliariai tikrinkite gnybtų priveržimą ir venkite montuoti relę vietose, kur temperatūra viršija nurodytą diapazoną. Esant dažniems suveikimams, patikrinkite variklio apkrovą ir fazių simetriją.
