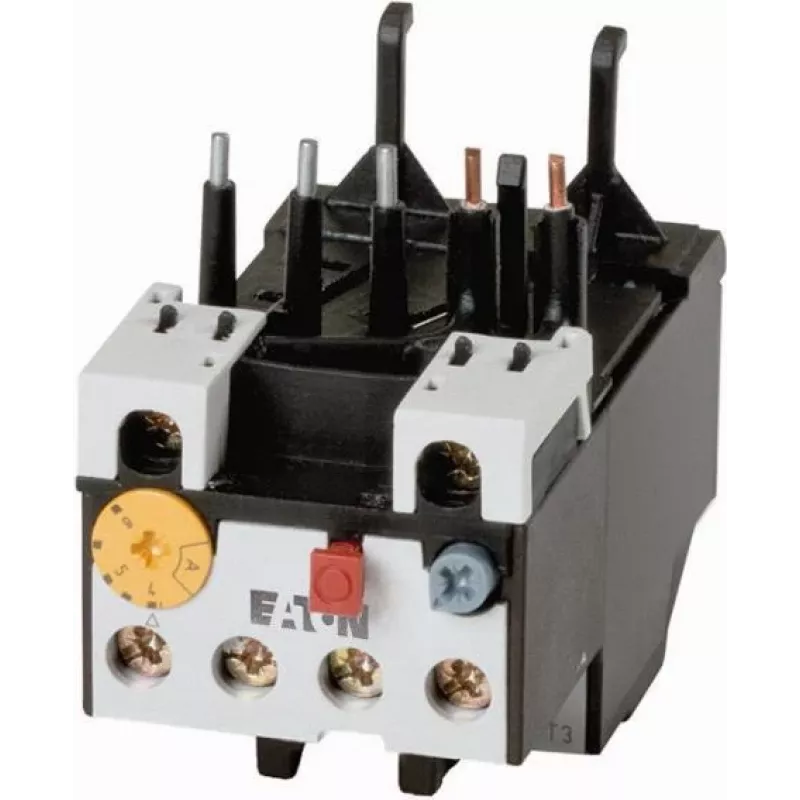

Eaton ZB12-6 šiluminė apsaugos relė, 4-6 A, 3 polių, Class 10A, tiesioginis montavimas 278439

Pramoninių valdymo skydų projektuotojams ir elektros inžinieriams, kuriems reikia patikimos variklių apsaugos, Eaton ZB12-6 šiluminė apsaugos relė su 4–6 A srovės nustatymo diapazonu užtikrina tikslią apsaugą nuo perkrovos ir fazių gedimų. Tiesioginis montavimas ant DILM serijos kontaktorių supaprastina instaliaciją ir sumažina laidų kiekį.

Privalumai, svarbūs Jūsų įrenginiui

• Class 10A išjungimo charakteristika užtikrina greitą reakciją į perkrovą, apsaugant variklį nuo pažeidimų.
• Fazių gedimų jautrumas – papildoma apsauga trifaziams varikliams.
• Rankinis ir automatinis atstatymas – lankstumas po suveikimo.
• Suveikimo indikatorius – aiškus vizualus būsenos rodymas.
• 1 NO + 1 NC pagalbiniai kontaktai – lengvas integravimas į valdymo grandines.

Kam tinka

Ši relė skirta mažiems ir vidutiniams trifaziams varikliams apsaugoti pramoninėse valdymo spintose. Ji puikiai tinka, kai naudojami Eaton DILM7, DILM9, DILM12 arba DILM15 kontaktoriai. Dėl atsparumo temperatūrai nuo -25 °C iki 55 °C ji tinka įvairiose aplinkose.

Techninė specifikacija

• Produkto tipas: Šiluminė apsaugos relė
• Srovės nustatymo diapazonas: 4–6 A
• Polių skaičius: 3
• Perkrovos išjungimo klasė: Class 10A
• Montavimas: Tiesiogiai ant kontaktoriaus (suderinama su DILM7, DILM9, DILM12, DILM15)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymas: Rankinis / automatinis
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Darbinė temperatūra: -25…55 °C
• Sandėliavimo temperatūra: -40…80 °C
• Fazių gedimų jautrumas: Taip
• Suveikimo indikacija: Taip
• Spalva: Juoda / balta

Kaip naudoti

Relė montuojama tiesiogiai ant kontaktoriaus, todėl nereikia papildomų jungiamųjų laidų. Nustatykite reikiamą srovės vertę pagal variklio vardinę srovę. Pasirinkite rankinį arba automatinį atstatymą pagal sistemos reikalavimus. Įsitikinkite, kad montavimo vieta atitinka IP20 apsaugos klasę – relė skirta montuoti uždarose spintose.

Mūsų vertinimas

Eaton ZB12-6 yra patikima ir tiksli šiluminė apsaugos relė, atitinkanti IEC/EN 60947-4-1, VDE 0660, UL ir CSA standartus. Jos tiesioginis montavimas ant populiarių DILM kontaktorių ir ilgaamžiškumas užtikrina sklandų darbą net reikliose pramoninėse sąlygose.
