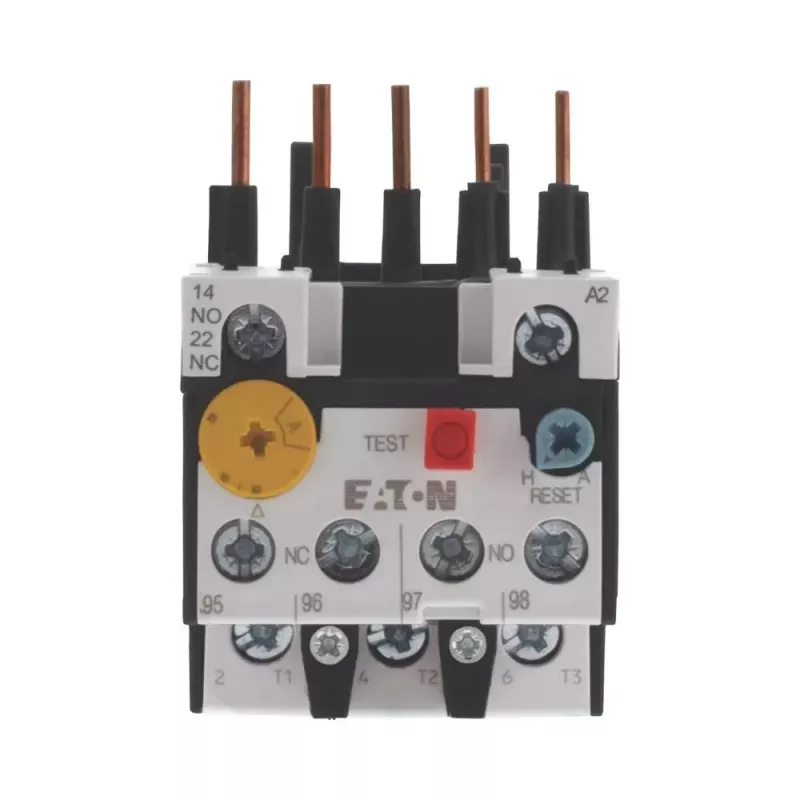

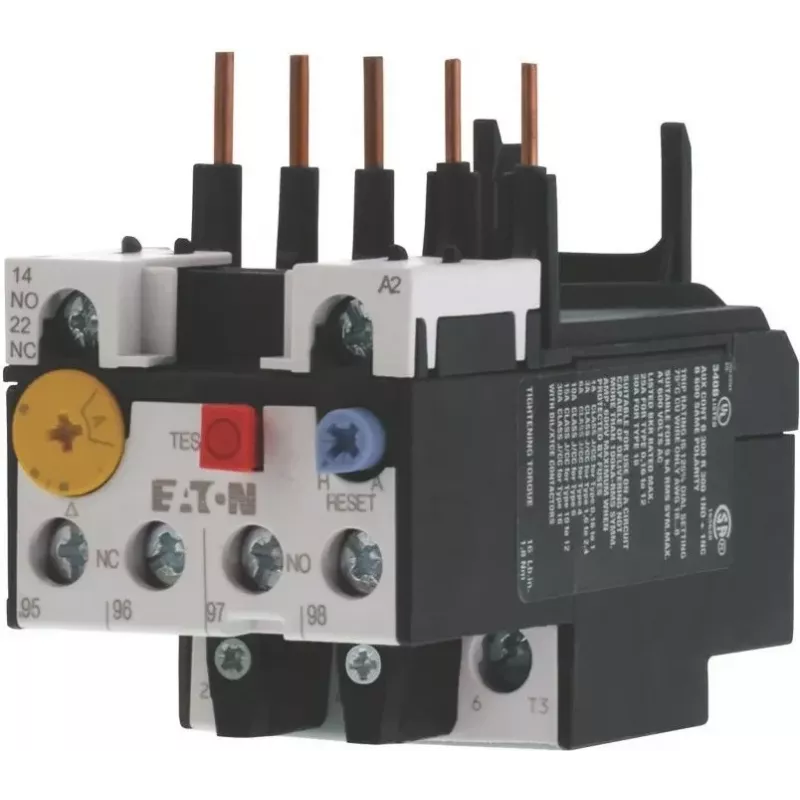

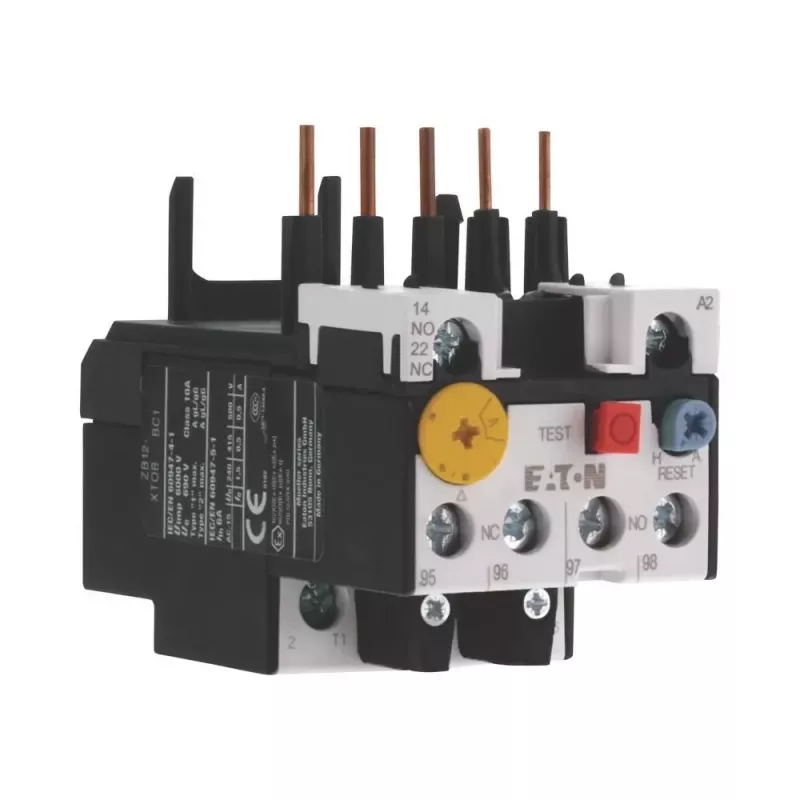

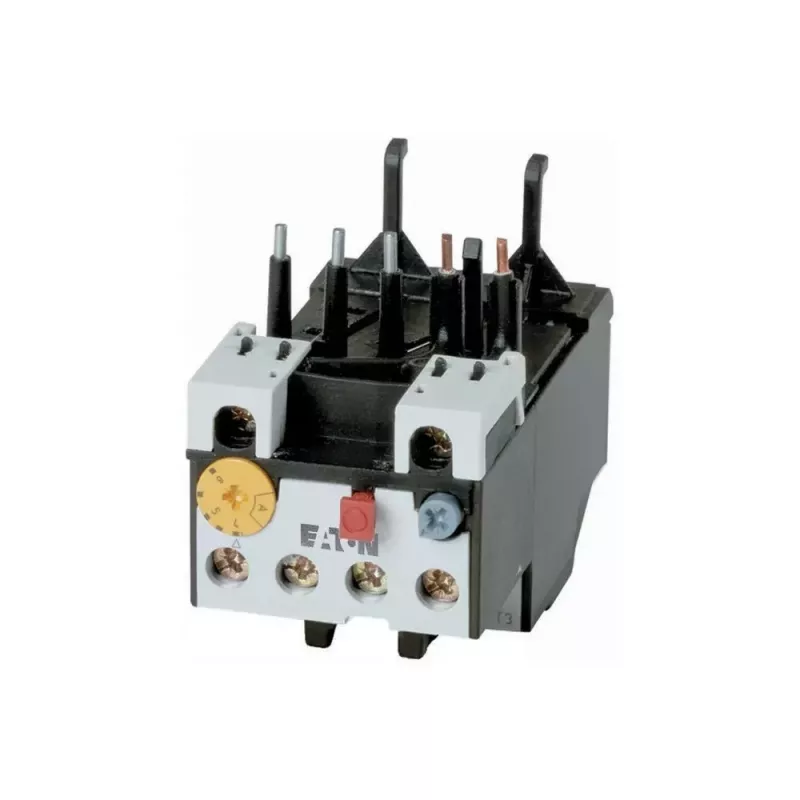

Eaton ZB12-12 šiluminė perkrovos relė, 9-12 A, 3 polių, Class 10A, 1NO+1NC, tiesioginis montavimas 278441

Nuo 9 iki 12 A reguliuojamas šiluminės perkrovos nustatymas – tai Eaton ZB12-12 relės, skirtos apsaugoti tris fazes nuo perkrovos ir fazių praradimo, pagrindinė charakteristika. Ši relė stebi srovę visose trijose fazėse ir suveikia, kai perkrova išlieka, taip apsaugodama variklius ir įrangą nuo pažeidimų. Ji skirta profesionalams, kurie vertina patikimumą ir ilgalaikį našumą.

Kodėl verta rinktis

• Reguliuojamas šiluminės perkrovos suveikimo nustatymas nuo 9 A iki 12 A
• Trijų polių apsauga su fazių praradimo jautrumu
• Class 10A suveikimo charakteristika, tinkama normaliam variklių paleidimui
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui
• Rankinis arba automatinis atstatymas, pasirenkamas priekiniu reguliatoriumi
• Tiesioginis montavimas ant Eaton DILM7...DILM15 kontaktorių
• Vardinė trumpojo jungimo atsparumo srovė 150 A
• Pagrindinės grandinės laidų skerspjūvis nuo 0,75 iki 4 mm²

Kam skirta

Ši relė skirta skydų surinkėjams, techninės priežiūros specialistams ir mašinų gamintojams, kuriems reikalinga patikima variklių apsauga pramoninėse valdymo spintose. Ji tinka tokioms reikmėms kaip siurbliai, ventiliatoriai, konvejeriai ir kompresoriai, kai varikliai paleidžiami tiesiogiai nuo linijos.

Techniniai duomenys

• Gaminio tipas: šiluminė perkrovos relė
• Srovės reguliavimo diapazonas: 9–12 A
• Vardinė darbinė srovė (Ie): 12 A
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 150 A
• Laido skerspjūvis (pagrindinė grandinė): 0,75–4 mm²
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Polių skaičius: 3
• Suveikimo klasė: Class 10A
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant DILM7-DILM15 arba atskirai
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Svoris: 145 g

Kaip naudoti

Nustatykite srovės reguliavimo ratuką pagal variklio vardinę srovę, nurodytą jo duomenų lentelėje. Jei variklio paleidimo laikas ilgas, įsitikinkite, kad suveikimo klasė atitinka taikymą. Prieš pradedant eksploatuoti, naudokite bandymo mygtuką, kad patikrintumėte, ar relė suveikia teisingai.

Patarimas: reguliariai tikrinkite, ar relės nustatymai atitinka variklio apkrovą, ypač po variklio remonto ar pakeitimo. Tai padės išvengti netikėtų sustojimų ir prailgins įrangos tarnavimo laiką.
