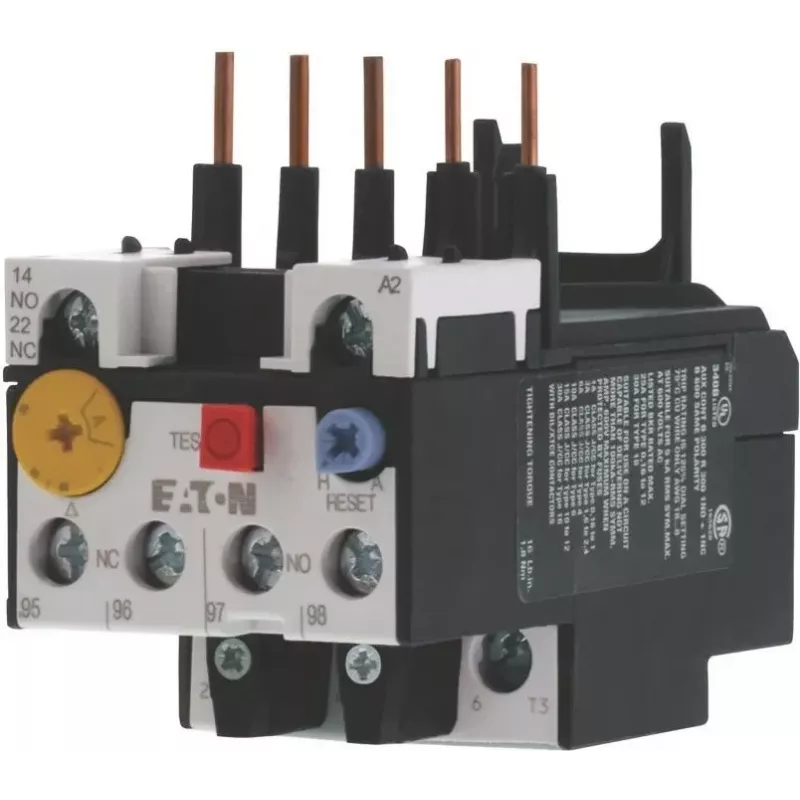

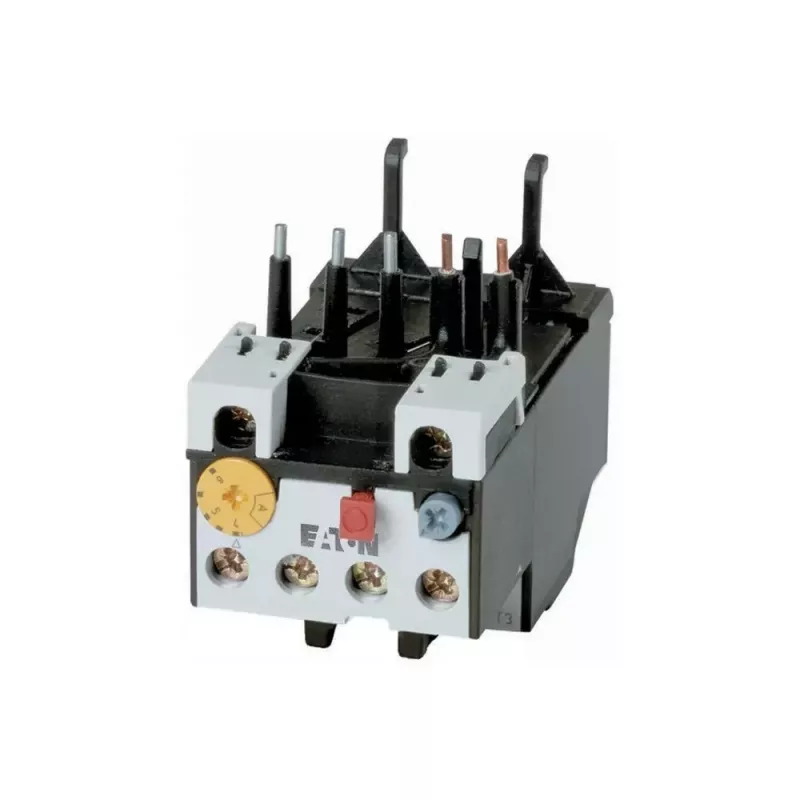

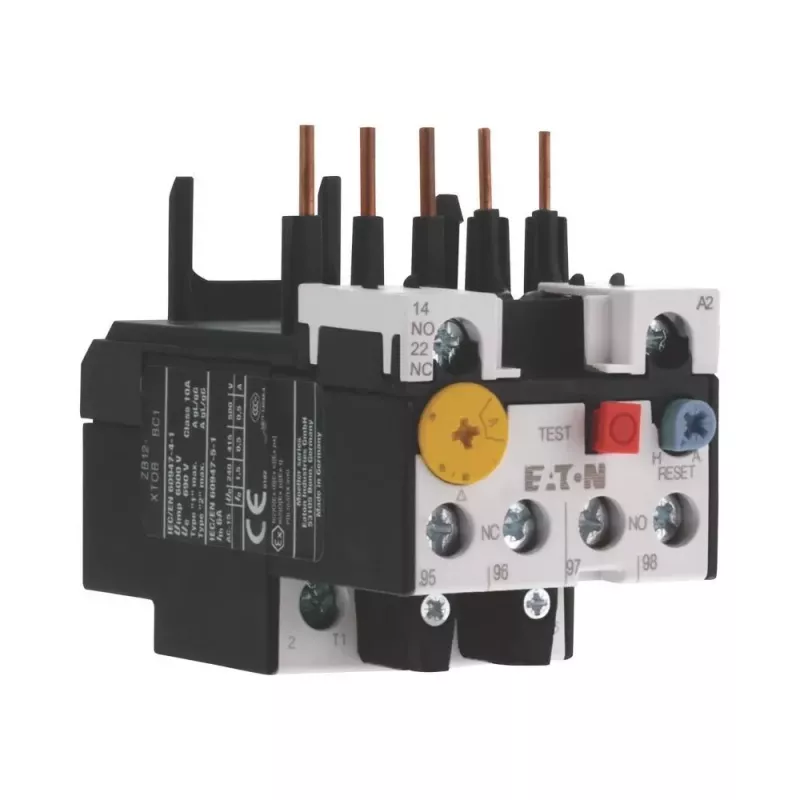

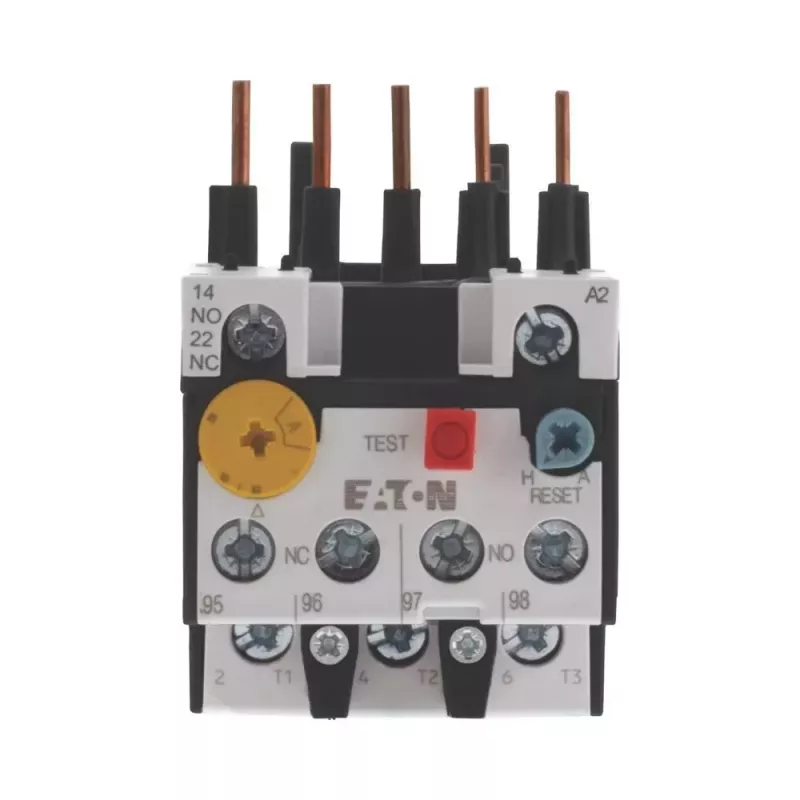

EATON ZB12-1 variklio apsaugos relė 0,63-1A, skirta DILM7-15, 278435

Pramonės automatizavimo inžinieriams, techninės priežiūros specialistams ir elektros skydų montuotojams, projektuojantiems variklių valdymo grandines su Eaton DILM serijos kontaktais, EATON ZB12-1 šiluminė perteklinės srovės relė užtikrina tikslią variklių apsaugą nuo perkrovos. Šis 3 polių įtaisas, kurio srovės reguliavimo diapazonas yra 0,63–1 A, yra skirtas tiesioginiam montavimui ant DILM7, DILM9, DILM12 ir DILM15 kontaktorių, todėl taupo laiką ir vietą skydelyje.

Kodėl verta rinktis ZB12-1

Relė pasižymi 10A klasės perkrovos atjungimu, kuris garantuoja patikimą variklio apsaugą tiek nuolatinėse, tiek kintamosiose apkrovose. Temperatūros kompensavimas nuo -25 iki +55 °C užtikrina stabilų veikimą net ir sudėtingomis aplinkos sąlygomis. Papildomi kontaktai 1 NO + 1 NC leidžia lanksčiai integruoti relę į valdymo grandines, o rankinis arba automatinis atstatymas bei suveikimo indikacija palengvina diagnostiką ir techninę priežiūrą.

Techninės specifikacijos

• Srovės reguliavimo diapazonas: 0,63–1 A
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinis dažnis: 50/60 Hz
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Montavimas: tiesiogiai ant kontaktoriaus
• Standartai: IEC/EN 60947-4-1, VDE 0660, UL, CSA
• Vardinė impulsinė atsparumo įtampa: 6 kV

Kaip naudoti

Relė montuojama tiesiai ant kontaktoriaus, sujungiant maitinimo grandinę per varžtinius gnybtus. Srovės reguliavimo rankenėlė nustatoma pagal variklio vardinę srovę, atsižvelgiant į darbo režimą. Suveikus perkrovai, relė atjungia variklį; atstatymas atliekamas rankiniu būdu paspaudus mygtuką arba automatiškai, priklausomai nuo konfigūracijos. Rekomenduojama periodiškai tikrinti gnybtų priveržimą ir švarą, kad būtų išvengta klaidingų suveikimų.

Mūsų vertinimas

Kompaktiška ir tvirta perteklinės srovės relė, skirta Eaton DILM kontaktorių apsaugai. Tikslus srovės reguliavimas ir patikimas veikimas net ir reikliose pramoninėse aplinkose. Rekomenduojama įmonėms, kurioms svarbus ilgaamžiškumas ir našumas.
