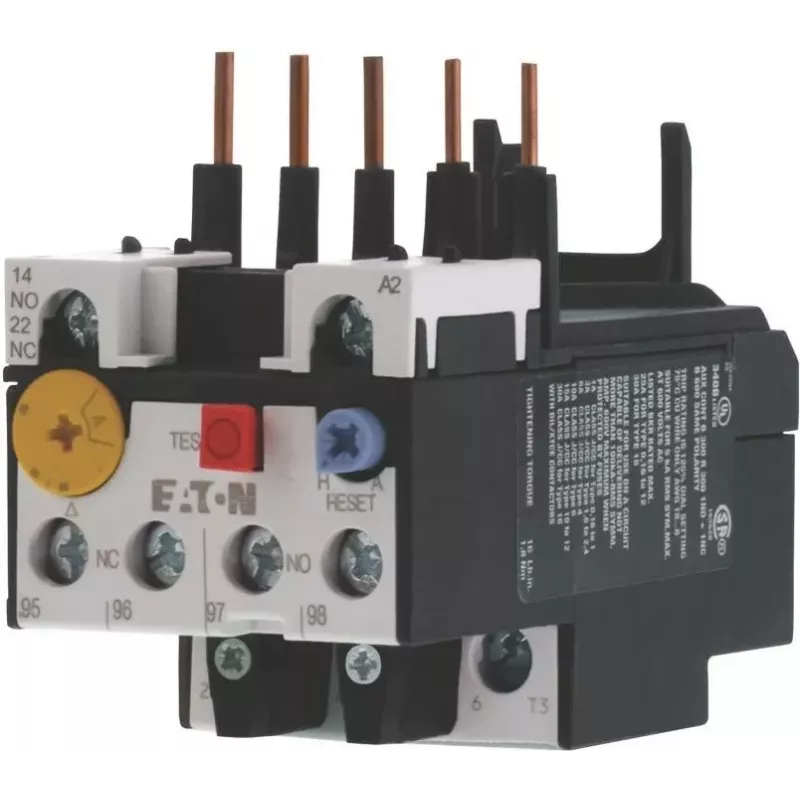

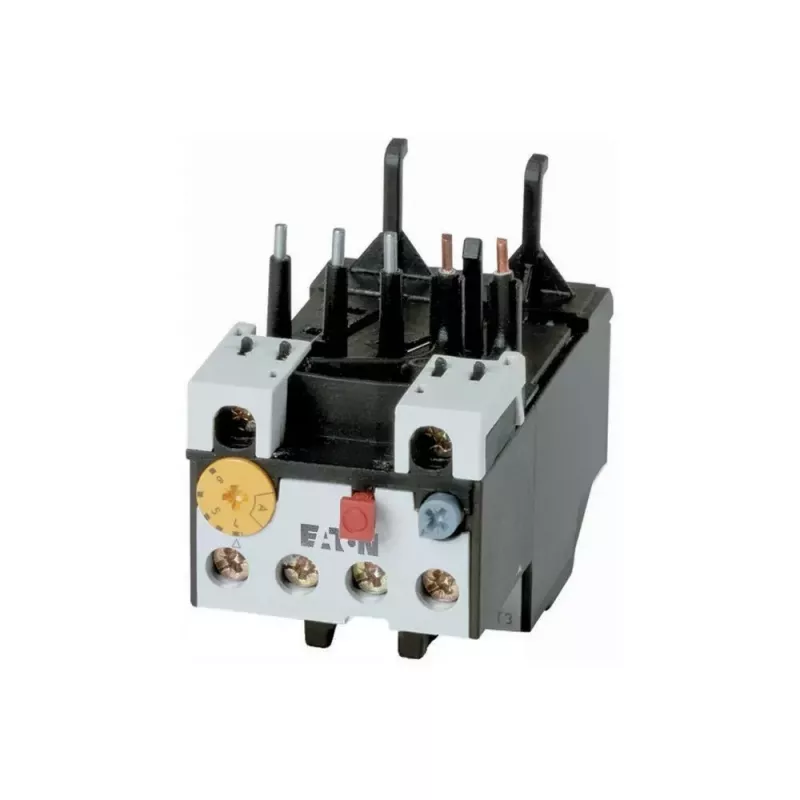

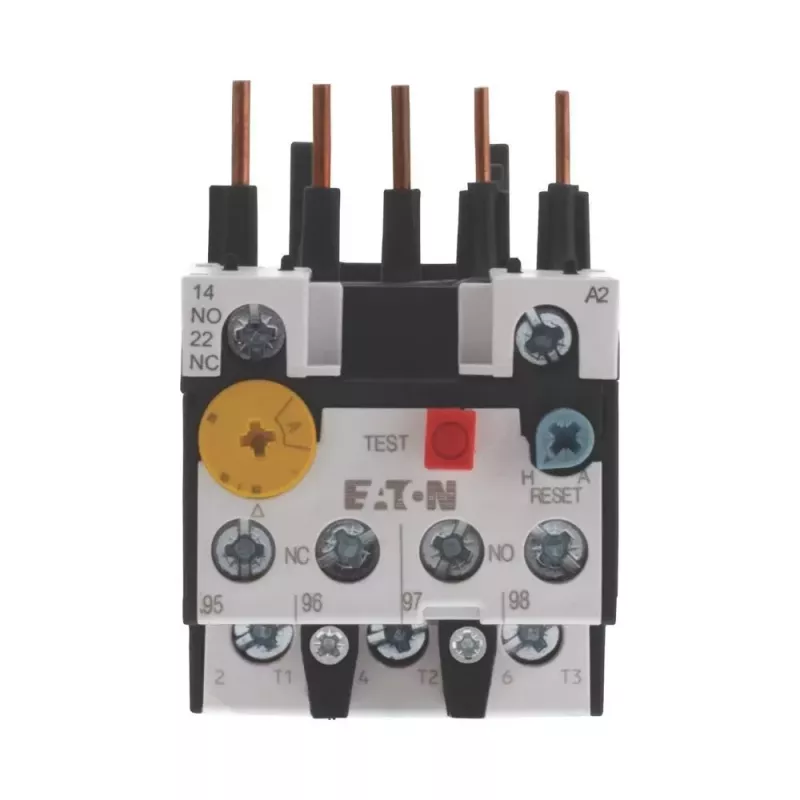

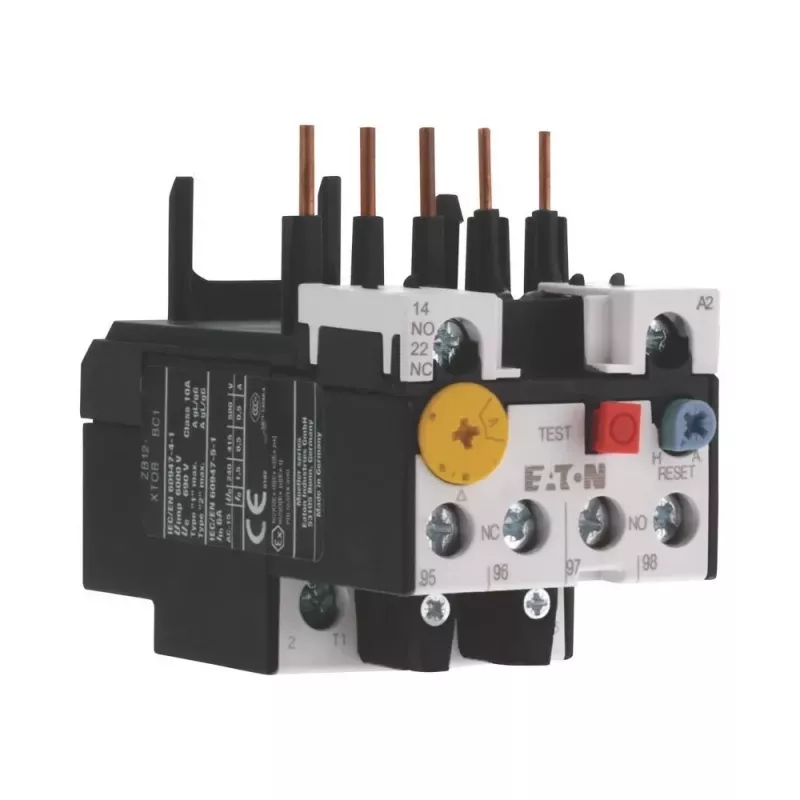

Eaton ZB12-1.6 šiluminė apsaugos relė varikliams, 1,0–1,6 A, 10 klasė, DILM7–DILM15 kontaktoriams 278436

Reguliuojamas 1,0–1,6 A srovės diapazonas ir 10 klasės suveikimo charakteristika – štai ką Eaton ZB12-1.6 šiluminė relė pasiūlo tiesiogiai montuojant ant DILM7–DILM15 kontaktorių. Inžinieriams ir pramonės įmonėms, kurioms reikia patikimos variklių apsaugos be papildomų komponentų, šis sprendimas užtikrina greitą įrengimą ir ilgalaikį veikimą.

Privalumai, svarbūs profesionalams

• Tikslus srovės nustatymas nuo 1,0 A iki 1,6 A – tinka standartiniams variklių paleidimo režimams
• Tiesioginis montavimas ant Eaton DILM7, DILM9, DILM12 ir DILM15 kontaktorių – sutaupoma laiko ir skydo vietos
• 10 klasės suveikimo charakteristika – patikima apsauga įprastomis eksploatavimo sąlygomis
• Pasirenkamas rankinis arba automatinis atstatymas – lankstumas pagal konkrečią aplikaciją
• 1 NO + 1 NC pagalbiniai kontaktai – galimybė nuotoliniu būdu stebėti relės būseną
• Sraigtiniai gnybtai – patikimas ir tvarkingas prijungimas

Kam skirta

Ši relė skirta elektros inžinieriams, automatizavimo specialistams ir techninės priežiūros komandoms, kurios projektuojia, montuoja ar prižiūri variklių valdymo spintas. Ji puikiai tinka maisto, pakavimo, siurblių ir ventiliatorių sistemoms, kur reikalinga patikima apsauga nuo perkrovos. Dėl tiesioginio montavimo ant kontaktoriaus sprendimas ypač patogus, kai skydo erdvė ribota.

Kaip naudoti

ZB12-1.6 montuojama tiesiai ant kontaktoriaus – papildomų tvirtinimo elementų nereikia. Prieš paleidžiant įrenginį, nustatykite reikiamą srovės vertę (1,0–1,6 A intervale) pagal variklio vardinę srovę. Įvykus perkrovai, relę galima atstatyti rankiniu būdu arba automatiškai – pasirinkimas priklauso nuo proceso reikalavimų. Pagalbiniai kontaktai leidžia integruoti signalą į valdymo grandinę.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,0–1,6 A
• Perkrovos klasė: 10
• Polių skaičius: 3
• Montavimo tipas: tiesioginis ant kontaktoriaus
• Suderinami kontaktorai: Eaton DILM7, DILM9, DILM12, DILM15
• Suveikimo principas: šiluminė perkrova
• Atstatymo funkcija: rankinė / automatinė (pasirenkama)
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa (Ue): iki 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20 (gnybtai)
• Aplinkos temperatūra: -25 iki +55 °C
• Gnybtų tipas: sraigtiniai
• Korpuso dydis: ZB12
• Funkcija: variklio apsauga nuo perkrovos

Pastaba

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus modelis atitinka DILM7–DILM15 seriją. Reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę – tai prailgins tiek relės, tiek variklio tarnavimo laiką. Esant didelei vibracijai, rekomenduojama periodiškai patikrinti gnybtų priveržimą.
