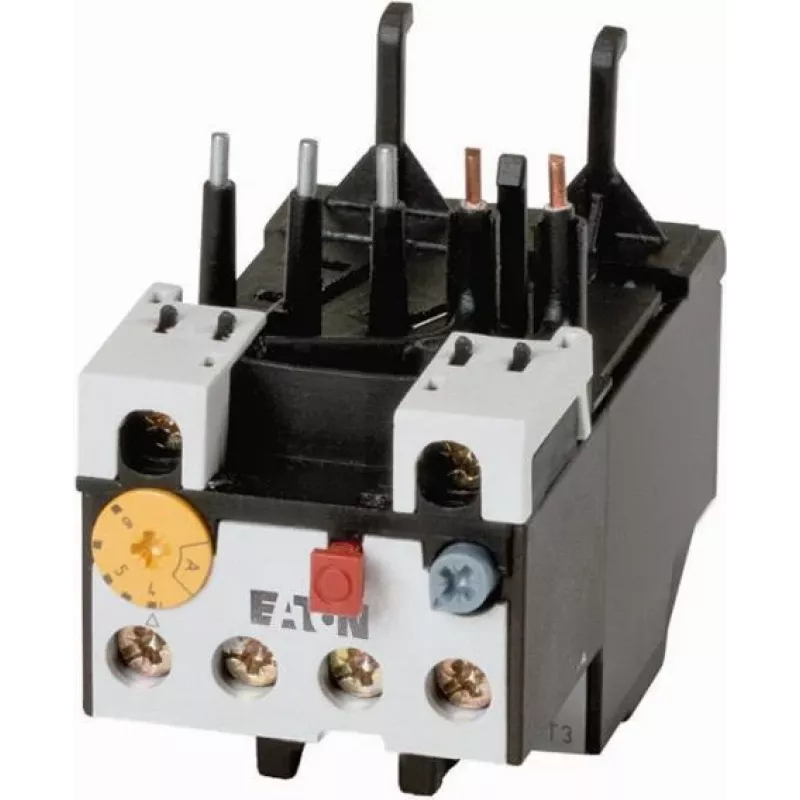

Eaton ZB12-0,6 terminė perkrovos relė 0,4-0,6 A, 10A klasė, 3 polių, varžtiniai gnybtai 278434

Kai trijų fazių variklio grandinėje reikia patikimos apsaugos nuo perkrovos ir fazės gedimo, Eaton ZB12-0,6 terminė perkrovos relė tampa tiesioginiu sprendimu – ji montuojama tiesiai ant Eaton DILM7–DILM12 kontaktorų arba atskirai ant DIN bėgelio. Tai leidžia greitai surinkti variklių valdymo centrų, siurblių skydų ir konvejerių valdymo sprendimus, kuriuose svarbus ilgaamžiškumas ir nuspėjamas veikimas.

Kodėl verta rinktis

• Tiksli srovės reguliavimo riba 0,4–0,6 A leidžia apsaugoti mažos galios variklius nuo perkrovos ir fazės gedimo.
• 10A klasės suveikimas užtikrina standartinį apsaugos profilį, tinkantį daugeliui pramoninių variklių.
• 3 polių konstrukcija su 1 NO + 1 NC pagalbiniais kontaktais palengvina signalų perdavimą į valdymo grandinę.
• Pasirenkama rankinė arba automatinė grąžinimo funkcija leidžia pritaikyti relę prie konkretaus proceso reikalavimų.
• Suderinamumas su Eaton DILM7–DILM12 kontaktorais supaprastina montavimą ir mažina atsarginių dalių skaičių.

Kam tinka

Ši relė skirta pramonės elektrikams ir skydų surinkėjams, projektuojantiems variklių valdymo centrus, siurblių skydus, konvejerių sistemas ar kitus įrenginius, kuriuose reikalinga patikima trijų fazių variklių apsauga. Ji taip pat tinka kaip atskiras apsaugos sprendimas varikliams be integruoto terminio jutiklio.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 0,4–0,6 A
• Suveikimo klasė: 10A
• Polių skaičius: 3
• Vardinė darbinė įtampa: iki 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Grąžinimo funkcija: rankinė / automatinė (pasirenkama)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-4-1, UL, CSA

Naudojimas

Relė montuojama tiesiai ant suderinamo Eaton kontaktoriaus arba ant DIN bėgelio. Srovės nustatymas atliekamas priekiniu reguliatoriumi, o grąžinimo režimas parenkamas pagal proceso poreikius. Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį laidų prijungimą net ir vibracijos sąlygomis.

Geros žinoti

Relė atitinka IEC/EN 60947-4-1, UL ir CSA standartus, todėl tinka tarptautiniams projektams. Platus darbinės temperatūros diapazonas nuo -25 iki +55 °C leidžia ją naudoti įvairiose pramoninėse aplinkose.

Patarimas: prieš montuodami įsitikinkite, kad nustatyta srovė atitinka variklio vardinę srovę, o grąžinimo režimas parinktas pagal valdymo logiką – rankinis režimas patogus derinant, automatinis – nuolatiniam darbui.
