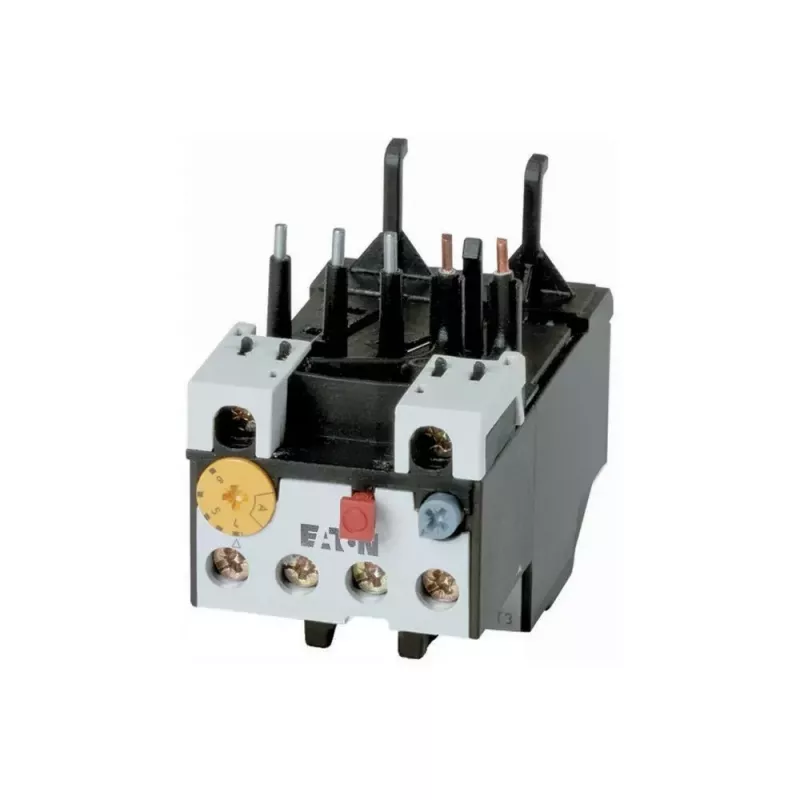

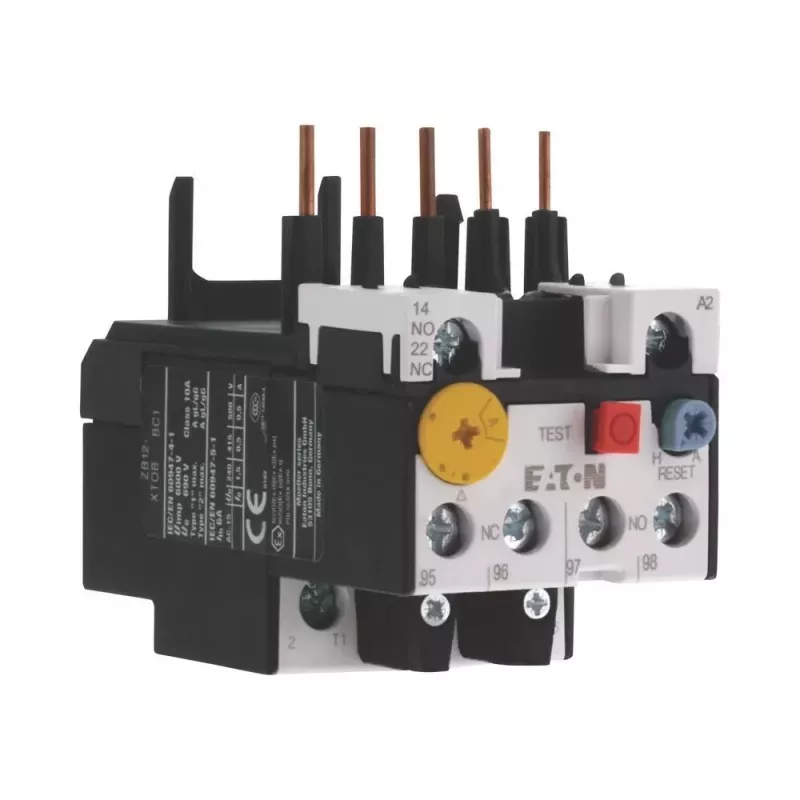

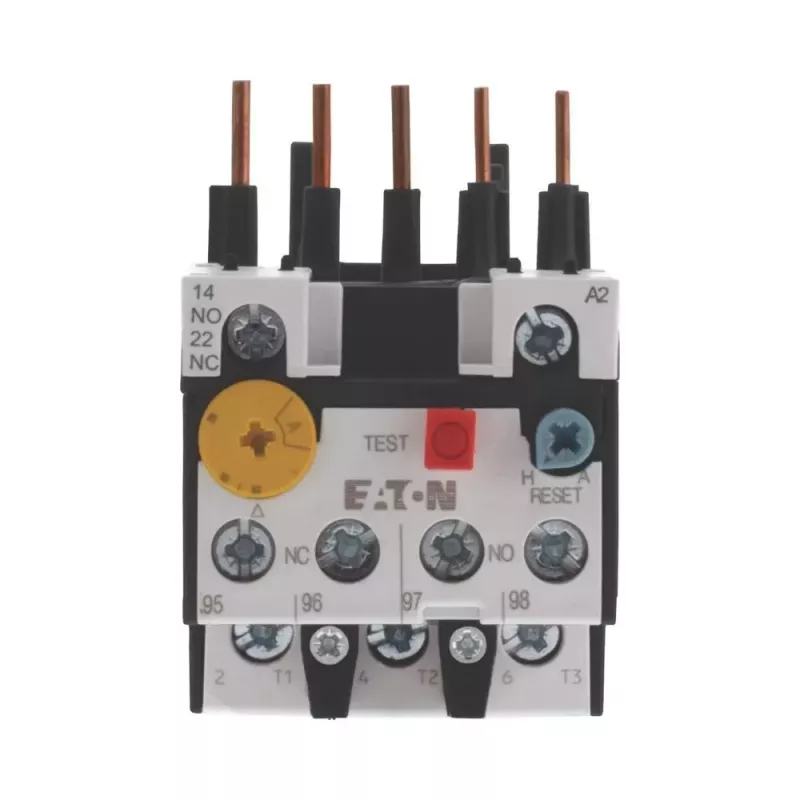

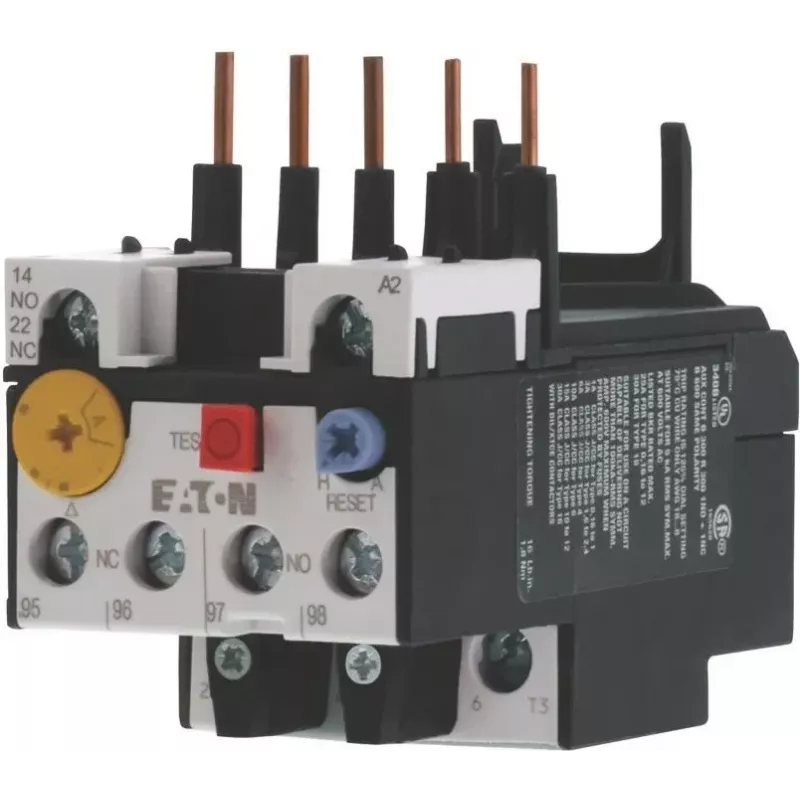

EATON ZB12-0.24 šiluminė apsaugos relė 0,16-0,24A, variklių apsaugai, DILM7-15 kontaktoriams 278432

Kai mažos galios varikliai dirba ilgą laiką be priežiūros, vienintelė patikima apsauga nuo perkrovos ir fazių gedimų yra tinkamai parinkta šiluminė relė. EATON ZB12-0.24 su 0,16–0,24 A reguliavimo diapazonu užtikrina, kad jūsų įranga nepatirs brangių sustojimų dėl perkaitimo.

Kodėl verta rinktis ZB12-0.24

• Tiesioginis montavimas ant DILM7, DILM9, DILM12 ir DILM15 kontaktorių – sutaupoma vietos spintose ir sumažėja laidų.
• Jautrumas fazių gedimams apsaugo variklį nuo vienfazio režimo, kuris dažnai būna pražūtingas.
• 10A išjungimo klasė tinka standartinėms variklių paleidimo sąlygoms.
• Pasirenkamas rankinis arba automatinis atstatymas – lankstumas eksploatuojant.
• 1 NO + 1 NC pagalbiniai kontaktai leidžia perduoti būsenos signalą į valdymo sistemą.

Techninė specifikacija

• Srovės reguliavimo diapazonas: 0,16–0,24 A
• Polių skaičius: 3
• Išjungimo klasė: 10A
• Apsaugos nuo perkrovos tipas: šiluminė (bimetalinė)
• Suderinamumas: DILM7, DILM9, DILM12, DILM15 kontaktoriai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo funkcija: rankinė / automatinė (pasirenkama)
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C
• Prijungimas: varžtiniai gnybtai
• Montavimas: tiesioginis montavimas ant kontaktoriaus

Kam tinka

Ši relė skirta inžinieriams, technikams ir įmonėms, kurios projektuoja ar prižiūri mažos galios variklių valdymo spintas. Ji idealiai tinka ten, kur naudojami EATON DILM7–DILM15 kontaktoriai ir reikalinga patikima apsauga nuo perkrovos bei fazių gedimų.

Kaip naudoti

Relė montuojama tiesiogiai ant kontaktoriaus, sujungiant maitinimo grandinę per varžtinius gnybtus. Nustatykite norimą srovės vertę pagal variklio vardinę srovę. Pasirinkite rankinį arba automatinį atstatymą pagal proceso reikalavimus. Pagalbinius kontaktus prijunkite prie signalizacijos ar valdymo grandinės.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė patenka į 0,16–0,24 A diapazoną. Reguliariai tikrinkite gnybtų priveržimą ir, jei įmanoma, naudokite automatinį atstatymą tik ten, kur nėra pavojaus personalo saugai.
