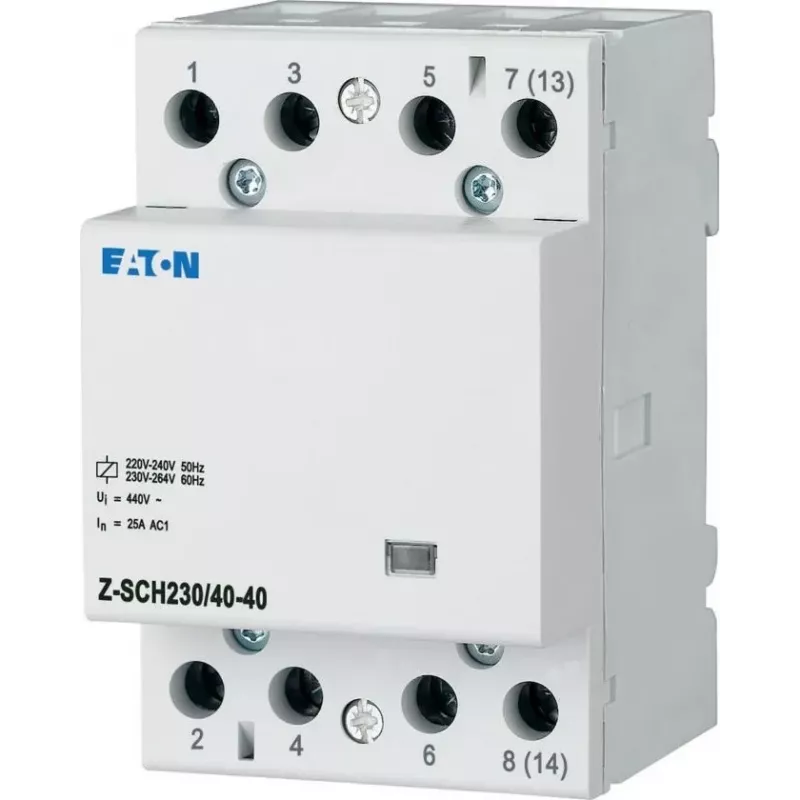

EATON Z-SCH230/40-40 instaliacinis kontaktorius, 4 NO, 40 A, 230 V AC ritė 248852

Kai reikia patikimai perjungti dideles apkrovas – apšvietimą, šildymą ar kitus varžinius bei silpnai indukcinius įrenginius – be sudėtingo variklio starterio, instaliacinis kontaktorius tampa optimaliu sprendimu. EATON Z-SCH230/40-40 su keturiais normaliai atvirais kontaktais ir 230 V AC rite užtikrina stabilų veikimą iki 40 A. Kompaktiškas modulinis korpusas leidžia montuoti standartiniame 35 mm DIN bėgelyje, todėl jis lengvai integruojamas į skirstomąsias spintas ir valdymo pultus.

Kam skirtas

Šis kontaktorius skirtas elektrikams, skydų surinkėjams ir pastatų priežiūros komandoms, kurioms reikia patikimo perjungimo įrenginio pastatų automatizavimo, HVAC ar maitinimo paskirstymo sistemose. Jis tinka ten, kur reikalingas paprastas, ilgaamžis relė, atliekantis dažnus perjungimus.

Pagrindinės savybės

• 4 poliai su normaliai atvirais (NO) pagrindiniais kontaktais
• Nominali darbinė srovė: 40 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC, 50/60 Hz
• Kompaktiškas modulinis dizainas: 4 TE (72 mm) pločio
• Montavimas ant DIN bėgelio (35 mm)
• Sraigtiniai gnybtai patikimam prijungimui
• Didelis mechaninis patvarumas: >1 000 000 operacijų

Specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 18 A
• Nominali darbinė įtampa: 400 V AC
• Valdymo įtampos tipas: AC
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Energijos suvartojimas: 25 VA (įtraukimas), 4,5 VA (išlaikymas)
• Elektrinis patvarumas (AC-1): >100 000 operacijų

Naudojimo patarimai

Įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą. Indukcinėms apkrovoms atsižvelkite į AC-3 kategorijos reitingą. Montuokite ant standartinio 35 mm DIN bėgelio ir palikite pakankamai erdvės vėdinimui aplink prietaisą.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę, ypač po dažnų perjungimų. Jei naudojate su šviesos diodų apšvietimu, įvertinkite įjungimo srovės impulsą – galbūt reikės papildomos apsaugos.
