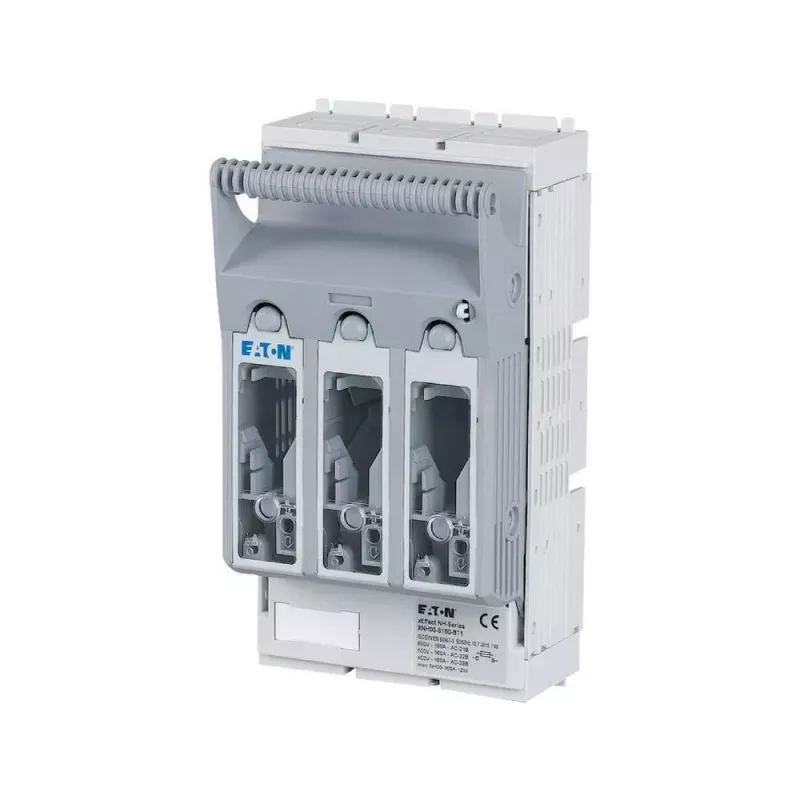

Eaton XNH00-S160-BT1 NH00 saugiklių-lizdų skyriklis, 3 polių, 160 A, 690 V AC, dėžės gnybtai, 1,5-95 mm² 183034

Stiklo pluoštu armuoto poliamido korpusas ir variniai dėžės gnybtai – tai pirmieji sprendimo elementai, kuriuos pastebėsite Eaton XNH00-S160-BT1 modulyje. Šis NH00 tipo saugiklių-lizdų skyriklis sukurtas patikimam apkrovos atjungimui pramoninio ir komercinio maitinimo skirstymo skydeliuose.

Kodėl verta rinktis

Šis 3 polių įrenginys, skirtas 160 A vardinės srovės ir 690 V AC darbinės įtampos grandinėms, užtikrina saugų grandinių izoliavimą ir apsaugą. Universalus tvirtinimas – tiek ant pagrindo plokštės, tiek ant DIN bėgelio – palengvina montavimą įvairiuose skydeliuose. Dėžės gnybtai leidžia prijungti laidininkus nuo 1,5 iki 95 mm², o tai sumažina papildomų adapterių poreikį.

Kam tinka

• Pramonės valdymo skydams
• Maitinimo skirstymo lentoms
• Variklių valdymo centrams
• Atsinaujinančios energijos sistemoms

Pagrindinės specifikacijos

• Saugiklio dydis: NH00
• Polių skaičius: 3
• Vardinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV

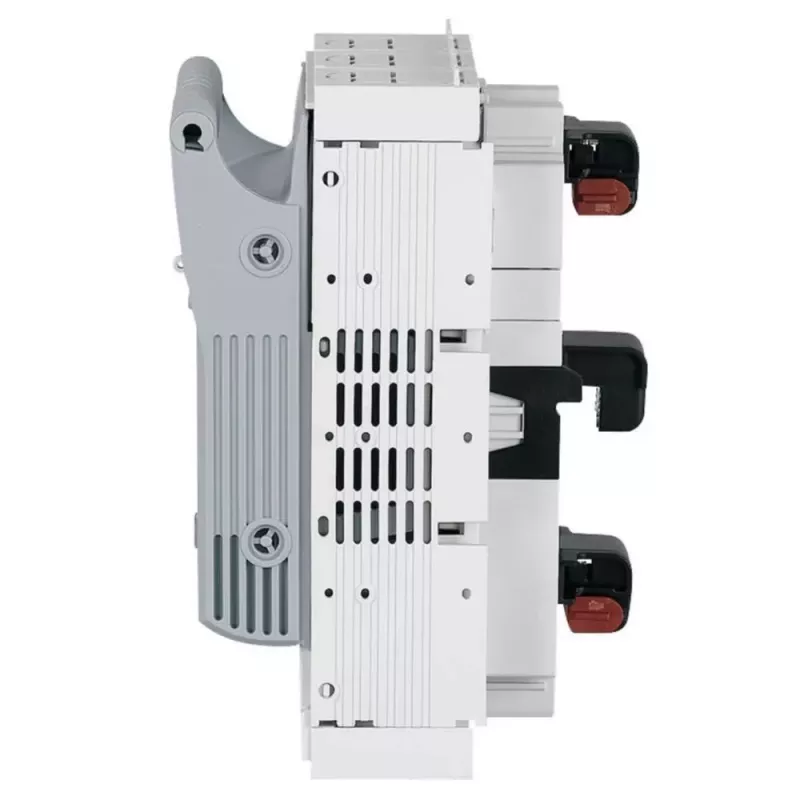

• Prijungimo tipas: dėžės gnybtai
• Laidininko skerspjūvis: 1,5–95 mm² (standus/susuktas), 1,5–70 mm² (lankstus su įvore)
• Montavimas: pagrindo plokštė / DIN bėgelis (universalus)
• Trumpojo jungimo atsparumo srovė: 10 kA (1 s)
• Trumpojo jungimo įjungimo galia: 20 kA (pikinė)
• Suderinamumas su saugikliais: NH tipo (gG, aM)
• Perjungimo funkcija: apkrovos atjungimas
• Gnybtų medžiaga: varis
• Korpuso medžiaga: stiklo pluoštu armuotas poliamidas

Naudojimas

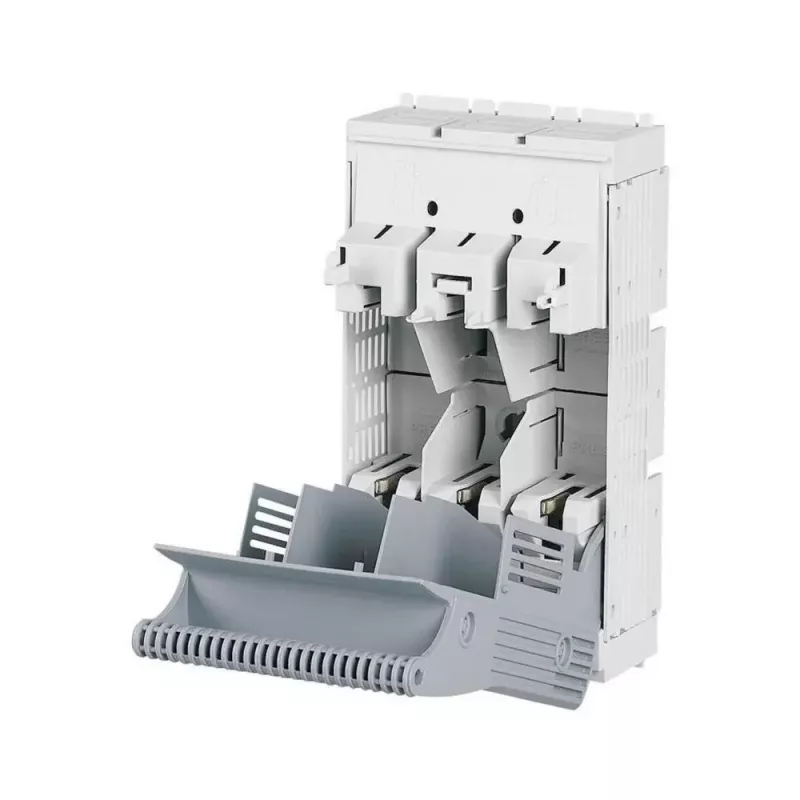

Įrenkite įrenginį ant pagrindo plokštės arba DIN bėgelio, prijunkite maitinimo ir apkrovos laidininkus prie dėžės gnybtų ir įstatykite NH00 tipo saugiklį. Prieš atliekant bet kokius darbus, būtinai atjunkite maitinimą ir įsitikinkite, kad grandinė yra be įtampos. Naudokite tik tinkamo tipo ir nominalo NH00 saugiklius.

Geros žinoti

Įrenginys veikia patikimai nuo -25 °C iki +70 °C temperatūroje. Sumontavus gnybtų dangtelius, užtikrinama IP20 apsauga. Atsparumas trumpajam jungimui – iki 10 kA (1 s), o įjungimo galia – iki 20 kA (pikinė).

Patarimas: prieš montuodami patikrinkite, ar saugiklio charakteristika (gG arba aM) atitinka jūsų grandinės apsaugos poreikius. Reguliariai tikrinkite gnybtų priveržimą – laikui bėgant vibracija gali susilpninti kontaktą.
