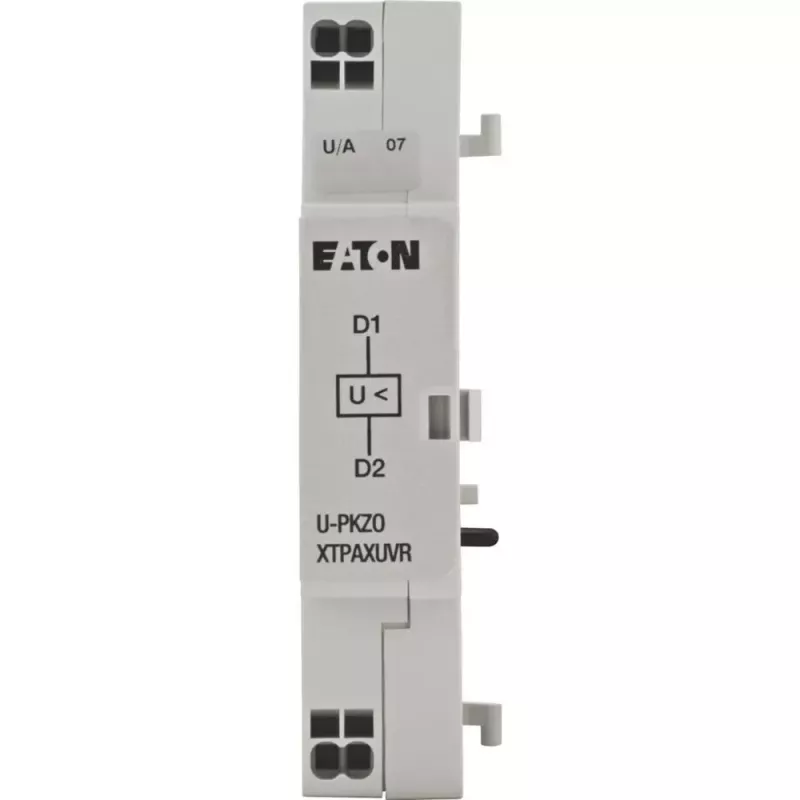

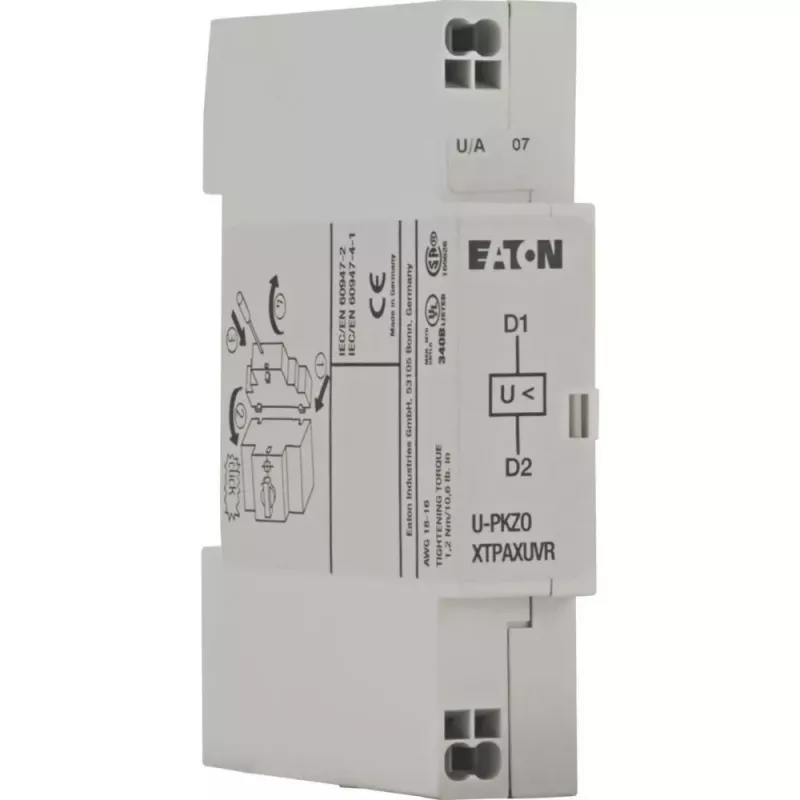

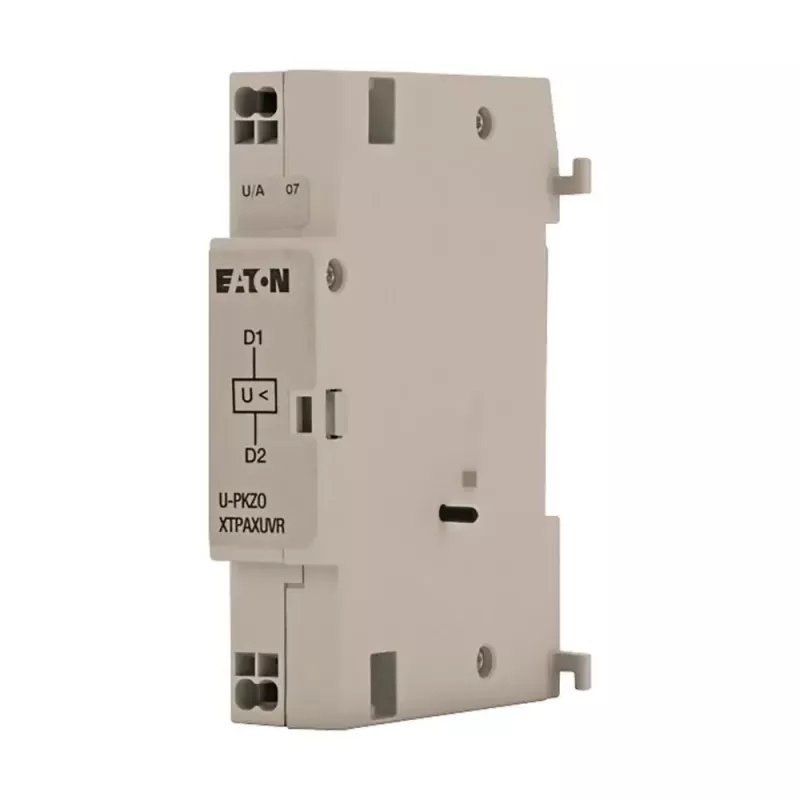

Eaton Undervoltage Release U-PKZ0 230V 50Hz 199334

Skydų projektuotojams ir elektros inžinieriams, dirbantiems su Eaton PKZ0 ar PKE serijos variklių apsaugos automatiniais jungikliais, įtampos kritimo relė yra būtinas saugos elementas. „Eaton U-PKZ0“ (199334) užtikrina patikimą apsaugą nuo žemos įtampos, automatiškai išjungdama grandinę, kai maitinimo įtampa nukrenta žemiau saugios ribos. Tai padeda išvengti variklių ir įrangos pažeidimų dėl netinkamos maitinimo kokybės.

Kam skirta

Ši įtampos kritimo relė skirta elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kurie turi integruoti įtampos stebėjimo funkciją į esamus Eaton PKZ0 ar PKE variklių apsaugos automatinius jungiklius pramoninėse valdymo spintose ir variklių valdymo centruose.

Pagrindinės savybės

• Nominali darbinė įtampa: 230 V AC, 50 Hz
• Momentinis suveikimas užtikrina greitą reakciją
• Šoninis montavimas – paprastas integravimas su suderinamais jungikliais
• Sraigtiniai gnybtai patikimam prijungimui
• Atitinka IEC/EN 60947 standartus

Specifikacijos

• Gaminio tipas: įtampos kritimo relė
• Suderinamumas: Eaton PKZ0, PKE variklių apsaugos automatiniai jungikliai
• Nominali darbinė įtampa: 230 V AC
• Nominalus dažnis: 50 Hz
• Montavimas: šoninis
• Suveikimo charakteristika: momentinė
• Įtampos tipas: AC
• Prijungimas: sraigtiniai gnybtai
• Apsaugos laipsnis (įrengus): IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Užteršimo laipsnis: 3
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali izoliacijos įtampa (Ui): 690 V

Kaip naudoti

Įtampos kritimo relė montuojama prie šono suderinamo Eaton PKZ0 ar PKE serijos automatinio jungiklio. Prieš montavimą būtinai atjunkite maitinimą ir laikykitės vietinių elektros saugos taisyklių. Prijunkite valdymo grandinę prie sraigtinių gnybtų pagal gamintojo schemą. Įrengus patikrinkite, ar relė tinkamai suveikia esant žemai įtampai.

Patarimas: prieš užsakydami įsitikinkite, kad relės įtampa ir dažnis atitinka jūsų sistemą (230 V AC, 50 Hz). Montuokite tik kvalifikuotas personalas. Reguliariai tikrinkite suveikimą, ypač po įtampos svyravimų. Laikykitės gamintojo nurodymų dėl suderinamumo su PKZ0/PKE serija.
