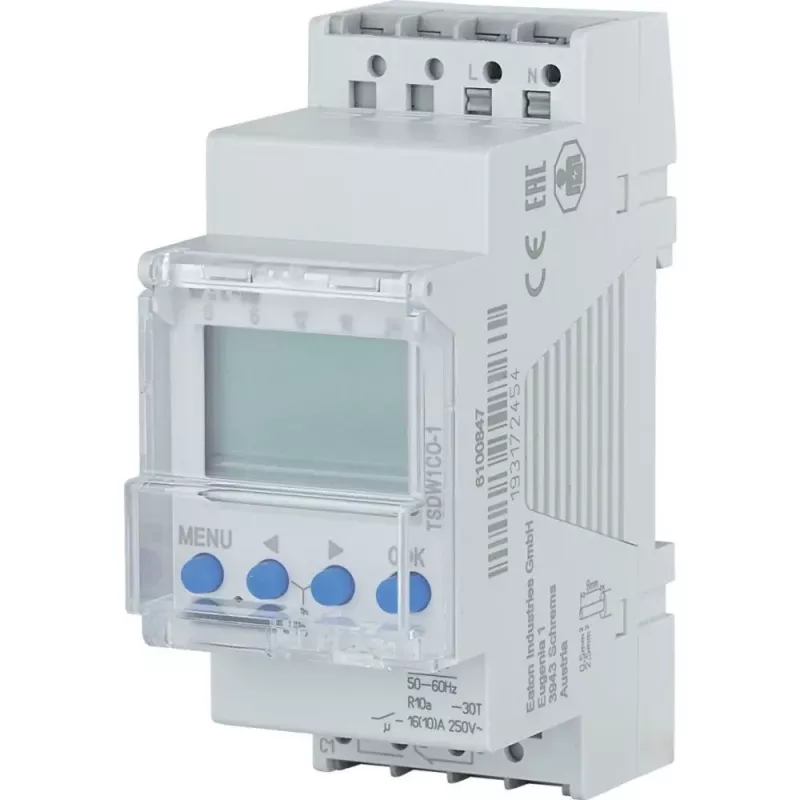

Eaton TSDW1CO-1 skaitmeninis laiko relė, 1 kanalas (196848)

Kai reikia, kad apšvietimas, šildymas ar vėdinimas įsijungtų tiksliai pagal grafiką, o ne pagal rankinį valdymą, Eaton TSDW1CO-1 skaitmeninė laiko relė užtikrina patikimą automatizavimą. Šis 1 kanalo įrenginys su 50 programavimo vietų leidžia sudaryti savaitinius ir paros scenarijus, o 3 metų ličio baterijos rezervas išsaugo nustatymus net dingus maitinimui.

Kodėl verta rinktis šią laiko relę

• Lankstus programavimas: 50 atminties vietų dienos ir savaitės režimams – galite suplanuoti skirtingus įjungimo/išjungimo laikus kiekvienai savaitei.
• Didelė perjungimo galia: 16 A varžinei apkrovai (10 A indukcinei, kai cos φ = 0,6) – tiesiogiai valdysite galingus šildytuvus ar apšvietimo grupes be papildomų kontaktorinių relė.
• Patikimumas ilgam: kvarcinis laiko bazė ir ličio baterija (apie 3 metai) užtikrina tikslumą ir išsaugo programas net esant maitinimo trikdžiams.
• Kompaktiška konstrukcija: užima tik 1 modulio plotį (17,5 mm) DIN bėgelyje – taupo vietą skydelyje.
• Paprastas valdymas: LCD ekranas ir rankinis perjungimas (nuolatinis/laikinas įjungimas/išjungimas) leidžia greitai koreguoti veikimą.

Kam tinka

Ši laiko relė skirta elektrikams, pastatų ūkio inžinieriams ir įmonėms, kurioms reikia automatizuoti apšvietimą, šildymą, vėdinimą ar siurblius pagal nustatytą grafiką. Dėl 1 modulio pločio ir 230 V AC maitinimo ji lengvai integruojama į esamus skydus. IP20 apsaugos klasė priekinėje dalyje tinka naudoti patalpose, kuriose temperatūra svyruoja nuo -10 iki +55 °C.

Pagrindinės techninės charakteristikos

• Kanalų skaičius: 1
• Programavimas: dienos ir savaitės
• Montavimas: DIN bėgelis
• Modulio plotis: 1 modulis (17,5 mm)
• Maitinimo įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Kontaktų konfigūracija: 1 perjungiamasis kontaktas (SPDT)
• Perjungimo galia (varžinė apkrova): 16 A prie 250 V AC
• Perjungimo galia (indukcinė apkrova): 10 A (cos φ = 0,6)
• Minimalus perjungimo laikas: 1 minutė
• Atminties vietų skaičius: 50
• Maitinimo rezervas: ~3 metai (ličio baterija)
• Ekranas: LCD
• Apsaugos laipsnis (priekis): IP20
• Darbinė temperatūra: -10 … +55 °C
• Rankinis perjungimas: taip (nuolatinis įjungimas/išjungimas, laikinas įjungimas/išjungimas)
• Laiko bazė: kvarcinė

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio, prijunkite 230 V AC maitinimą ir valdomą grandinę prie perjungiamojo kontakto. Naudodami LCD ekraną ir mygtukus užprogramuokite norimus įjungimo/išjungimo laikus. Esant poreikiui, naudokite rankinį perjungimą – laikiną arba nuolatinį. Patikrinkite, ar apkrova neviršija nurodytų 16 A (varžinė) arba 10 A (indukcinė) ribų.

Patarimas: prieš programuodami užsirašykite pageidaujamus laikus – taip išvengsite klaidų. Jei valdote indukcinę apkrovą (pvz., variklį), įsitikinkite, kad jos srovė neviršija 10 A, arba naudokite papildomą kontaktorinę relę. Reguliariai patikrinkite baterijos būklę – pasibaigus rezervui, nustatymai gali būti prarasti.
