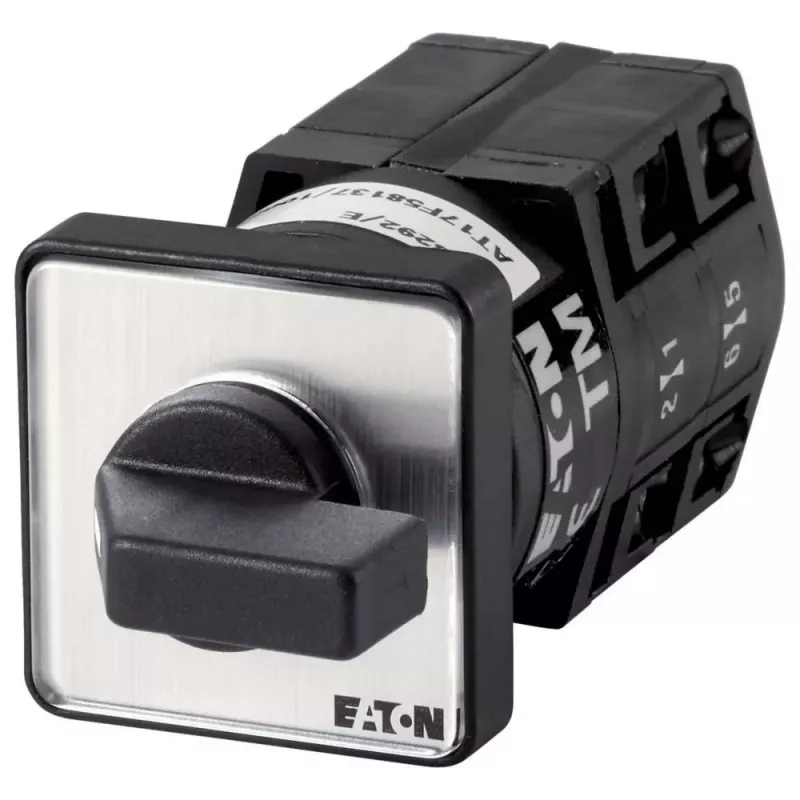

Eaton TM-2-8550/E 3 polių sukimo atjungimo jungiklis, 20 A, 690 V AC, IP65, juodas 020300

20 A nuolatinė srovė ir 690 V AC darbinė įtampa – tai parametrai, leidžiantys Eaton TM-2-8550/E naudoti įvairiose pramoninėse trifazėse sistemose. Šis 3 polių sukimo atjungimo jungiklis su 90° perjungimo kampu užtikrina aiškų ir patikimą grandinės atjungimą prieš techninę priežiūrą ar avarinį išjungimą.

Privalumai profesionalams

• 3 poliai ir 2 padėtys (ON-OFF) – tinkamas trifazių variklių, siurblių, HVAC įrenginių maitinimo atjungimui.
• 20 A nuolatinė srovė (Iu) ir 690 V AC darbinė įtampa (Ue) – universaliomis charakteristikomis.
• IP65 apsaugos klasė priekinėje dalyje – atsparus dulkėms ir vandens srovėms.
• Priekinio skydo montavimas – patogus integruoti į valdymo pultus ir skirstomąsias spintas.
• Juoda sukimosi rankenėlė – ergonomiškas ir aiškus valdymas.
• Sraigtiniai gnybtai – patikimas ir vibracijai atsparus prijungimas.
• Atitinka IEC/EN 60947 ir VDE 0660 standartus – garantuotas saugumas ir našumas.

Kam skirtas

Šis jungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia patikimo pagrindinio jungiklio ar atjungimo įrenginio pramoninėje įrangoje, siurbliuose, HVAC sistemose ir kitoje trifazėje technikoje. Taip pat tinka OEM gamintojams, integruojantiems saugos atjungimą į savo įrenginius.

Specifikacijos

• Jungiklio tipas: Sukimo pagrindinis jungiklis / atjungimo jungiklis
• Polių skaičius: 3
• Nuolatinė srovė (Iu): 20 A
• Darbinė įtampa (Ue): 690 V AC
• Perjungimo padėtys: 2 (ON-OFF / 1-0)
• Perjungimo kampas: 90°
• Montavimo tipas: Priekinio skydo montavimas
• Apsaugos klasė (priekis): IP65
• Prijungimo tipas: Sraigtiniai gnybtai
• Pavaros tipas: Sukimo rankenėlė / rankena
• Pavaros spalva: Juoda
• Vardinė galia (AC-23A, 400V): 5,5 kW
• Vardinė galia (AC-3, 400V): 4 kW
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Trumpojo jungimo atsparumo srovė (Icw): 320 A (1s)
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Darbinė temperatūra: nuo -25 iki +50 °C

Naudojimas

Jungiklį turi montuoti kvalifikuotas elektrikas. Įsitikinkite, kad skydo išpjova atitinka gamintojo rekomendacijas. Jei jungiklis montuojamas lauke, galiniams gnybtams naudokite tinkamo IP korpusą. Reguliariai tikrinkite, ar gnybtai priveržti, kad būtų užtikrintas saugus veikimas.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar nėra įtampos. Periodiškai apžiūrėkite jungiklį dėl susidėvėjimo ar pažeidimų – tai padės išvengti netikėtų gedimų.
