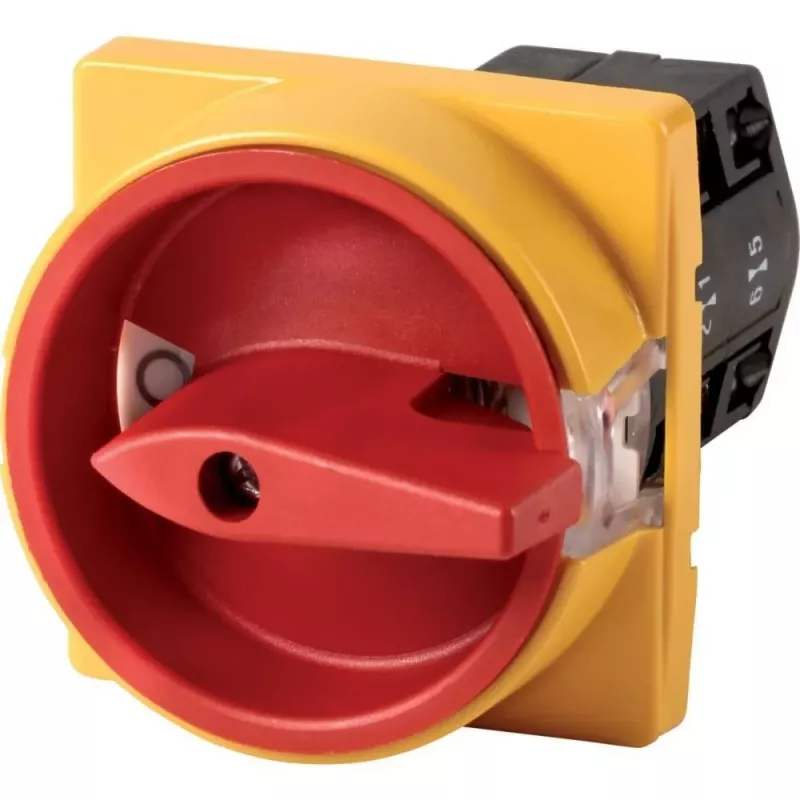

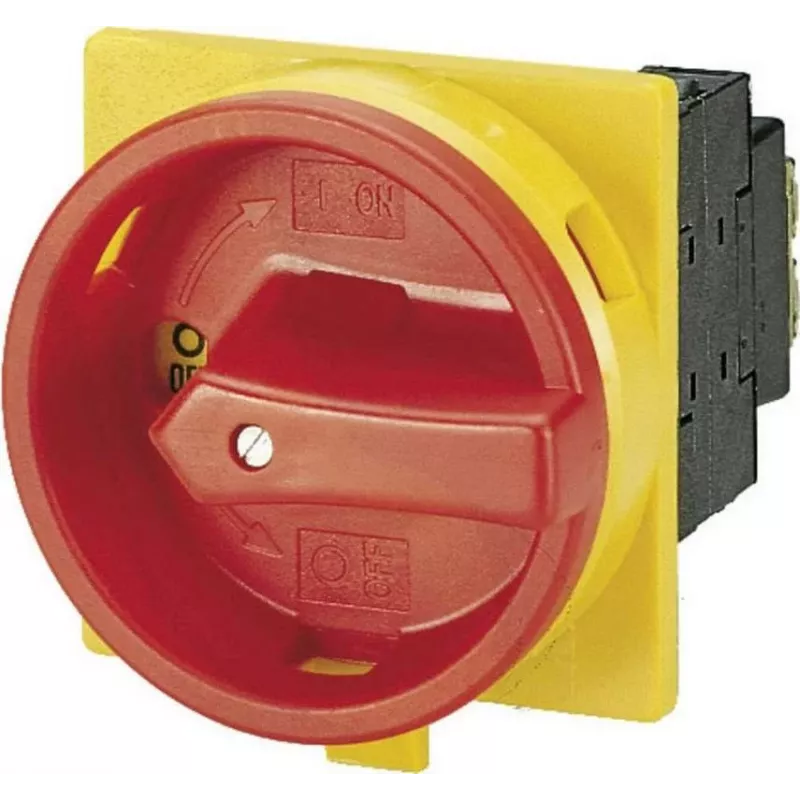

Eaton TM-2-8293/E/SVB blokuojamas kumštelinis jungiklis 10 A 2 polių 90° raudonas/geltonas 45485

10 A ir 690 V AC, 6 kV impulsų atsparumas – šis Eaton kumštelinis jungiklis užtikrina patikimą grandinės atskyrimą net ir reikliausiose pramoninėse sąlygose. Raudona sukama rankenėlė ir geltona priekinė plokštė aiškiai rodo jungiklio būseną, o blokuojama OFF padėtis neleidžia neteisėtai įjungti įrenginio techninės priežiūros metu.

Kodėl verta rinktis

• Blokuojama OFF padėtis: galima užrakinti iki 3 spynų – saugus lockout/tagout procedūroms.
• Aukšti elektros parametrai: 10 A darbinė srovė, 690 V izoliacijos įtampa, 6 kV impulsų atsparumas.
• Patvari konstrukcija: IP65 apsauga priekyje nuo dulkių ir vandens čiurkšlių; IP20 gnybtai.
• Aiški indikacija: raudona rankenėlė ant geltonos plokštės – lengvai atpažįstama būsena.
• Platus temperatūrų diapazonas: veikia nuo -25 °C iki +50 °C.

Techninė specifikacija

• Jungiklio tipas: kumštelinis jungiklis
• Funkcija: pagrindinis jungiklis / ON-OFF jungiklis
• Nominali darbinė srovė (Iu): 10 A
• Polių skaičius: 2
• Perjungimo padėtys: 2 (0-1)
• Perjungimo kampas: 90°
• Blokavimas: blokuojamas 0 (OFF) padėtyje
• Rankenėlės spalva: raudona
• Priekinės plokštės spalva: geltona
• Montavimo tipas: priekinis montavimas
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsų atsparumo įtampa (Uimp): 6 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947, VDE 0660
• Darbinė aplinkos temperatūra: -25 iki +50 °C

Kam tinka

Šis jungiklis skirtas pramonės automatizavimo specialistams, elektrikams ir techninės priežiūros inžinieriams, kuriems reikia patikimo pagrindinio jungiklio ar atskyriklio valdymo spintose. Dviejų polių konstrukcija ir 90° perjungimo kampas užtikrina tikslingą grandinės valdymą, o blokavimo galimybė – saugą atliekant remonto darbus.

Naudojimas

Jungiklis montuojamas priekinėje valdymo spintos plokštėje. Prie varžtinių gnybtų prijungiami laidininkai, laikantis standarto IEC/EN 60947 reikalavimų. Prieš atliekant techninę priežiūrą, jungiklis nustatomas į OFF padėtį ir užrakinamas iki 3 spynomis, taip užtikrinant, kad grandinė nebus įjungta netyčia.

Patarimas: prieš montuodami įsitikinkite, kad priekinė plokštė atitinka jūsų spintos išpjovos matmenis. Reguliariai tikrinkite, ar raudona rankenėlė lengvai sukasi ir ar blokavimo mechanizmas veikia sklandžiai – tai padės išvengti netikėto įjungimo.
