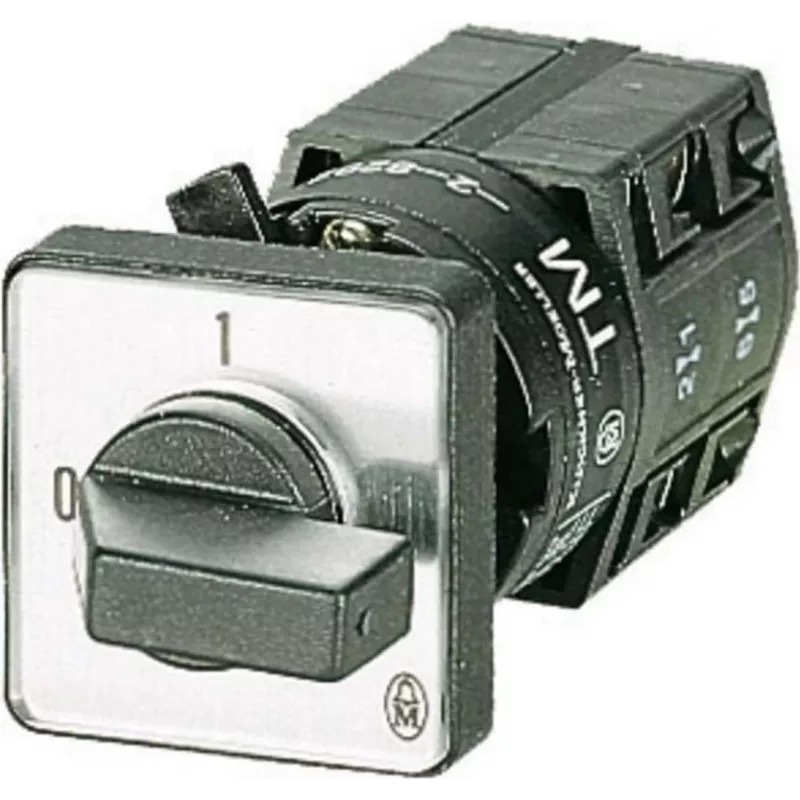

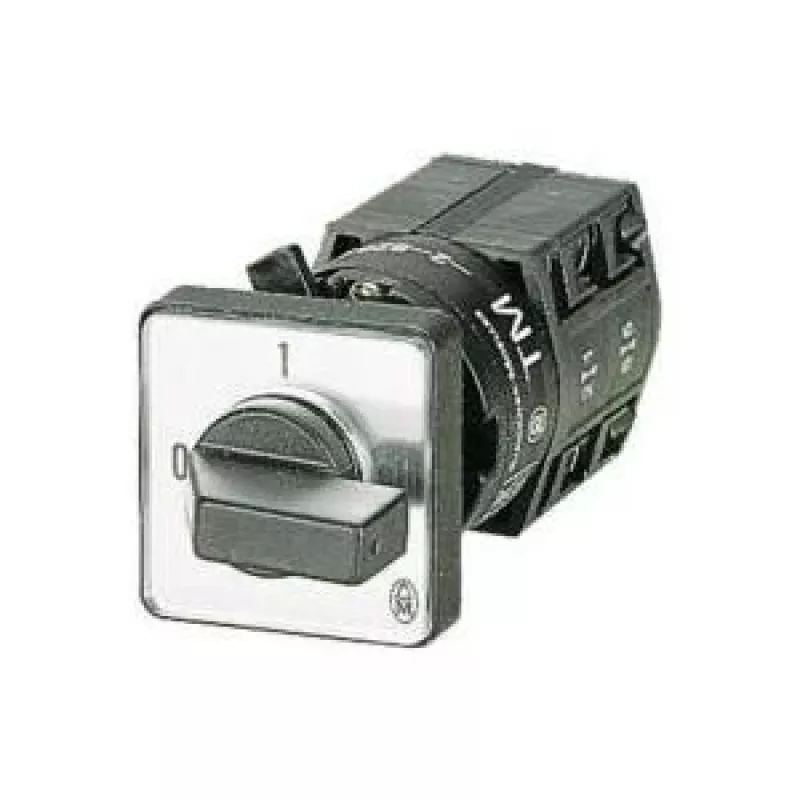

Eaton TM-1-8291/E kumštelinis jungiklis 10 A 1-polio 90° pilkas/juodas 72504

Kai reikia patikimai įjungti arba išjungti vienfazę grandinę pramoniniame skydelyje, dažnai tenka rinktis tarp paprastumo ir ilgaamžiškumo. Eaton TM-1-8291/E kumštelinis jungiklis išsprendžia šią dilemą: 10 A nominalioji srovė, 1-polio ON-OFF konfigūracija ir 90° perjungimo kampas užtikrina aiškų bei patvarų valdymą net ir sudėtingomis sąlygomis.

Kam skirtas

Šis jungiklis sukurtas skydų montuotojams, elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimo priekinio skydelio jungiklio variklių valdymui, apšvietimo grandinėms ar pagalbiniam maitinimo atjungimui. IP65 apsaugos klasė priekinėje dalyje leidžia naudoti dulkėtose ar drėgnose pramoninėse patalpose, o kompaktiška 48 x 48 mm priekinė plokštė tinka standartinėms išpjovoms.

Pagrindinės savybės

• 10 A nominalioji darbinė srovė esant iki 690 V AC
• 1-polio ON-OFF perjungimas su 90° pasukimu ir dviem padėtimis (0-1)
• Priekinės dalies apsaugos klasė IP65; gnybtų – IP20
• Sraigtiniai gnybtai užtikrina patikimą prijungimą ir paprastą montavimą
• Pilkas korpusas su juoda rankenėle – aiškus vizualinis identifikavimas
• Atitinka IEC/EN 60947 standartą pramoniniams perjungimo įrenginiams

Specifikacijos

• Prekės ženklas: Eaton
• Modelis: TM-1-8291/E
• MPN: 72504
• EAN: 4015080725046
• Nominalioji srovė: 10 A
• Polių skaičius: 1
• Perjungimo kampas: 90°
• Perjungimo padėtys: 2 (0-1)
• Perjungimo funkcija: ON-OFF
• Nominalioji darbinė įtampa (Ue): 690 V AC
• Nominalioji impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: priekinio skydelio montavimas
• Priekinės plokštės matmenys: 48 x 48 mm
• Gnybtų tipas: sraigtiniai gnybtai
• Spalva: pilkas korpusas, juoda rankenėlė
• Standartai: IEC/EN 60947
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Kontaktų skaičius: 1 NO

Naudojimo patarimai

Įsitikinkite, kad skydelio išpjova atitinka 48 x 48 mm priekinę plokštę, kad būtų užtikrintas tinkamas sandarumas. Gnybtams prijungti naudokite tinkamus atsuktuvus ir patikrinkite sukimo momento nustatymus pagal montavimo instrukcijas. Jei įrenginys naudojamas lauke arba plovimo zonose, apsvarstykite papildomą korpusą, apsaugantį IP20 gnybtus.

Patarimas: reguliariai tikrinkite jungiklio rankenėlės padėtį ir kontaktų būklę – tai padės išvengti netikėtų atjungimų gamybos procese.
