Eaton T3-4-15682/I2/SVB-SW 6 polių kumštelinis jungiklis, 32 A, 690 V AC, įleidžiamas, juoda rankena / balta priekinė plokštė 207211

Kai valdymo pultuose reikia patikimo pagrindinio jungiklio, kuris atjungtų maitinimą ir atlaikytų sunkiausias sąlygas, Eaton T3-4-15682/I2/SVB-SW tampa ilgaamžiu sprendimu. Šis 6 polių kumštelinis jungiklis skirtas 32 A esant 690 V AC ir užtikrina patikimą ON/OFF atskyrimą net ir reikliose pramoninėse aplinkose.

Ką tai keičia kasdieniame darbe

Montuotojams ir techninės priežiūros specialistams šis jungiklis reiškia mažiau laiko trikčių paieškai – aiškios ON/OFF padėtys ir patikima konstrukcija leidžia greitai izoliuoti grandines. Įrenginių gamintojams jis suteikia kompaktišką sprendimą, kuris lengvai integruojamas į skydus ir atitinka aukštus saugos reikalavimus.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir pramonės įmonių elektrikams, kuriems reikia patikimo pagrindinio jungiklio variklių valdymui, galios paskirstymui ar saugiam atjungimui. Tinka tiek naujiems projektams, tiek esamų sistemų modernizavimui.

Pagrindinės savybės

• 6 polių konfigūracija kelių grandinių perjungimui
• Vardinė nuolatinė srovė 32 A, darbinė įtampa iki 690 V AC
• Didelis atsparumas trumpajam jungimui: vardinė trumpojo jungimo įjungimo galia 0,64 kA, vardinė trumpojo jungimo srovė 1 kA
• Priekinės dalies apsaugos laipsnis IP65 – atsparus dulkėms ir drėgmei
• Įleidžiamas montavimas, 90° perjungimo kampas, aiškios ON/OFF padėtys
• Gnybtai su varžtais, priimantys laidininkus iki 1 x 6 mm² arba 2 x 2,5 mm²

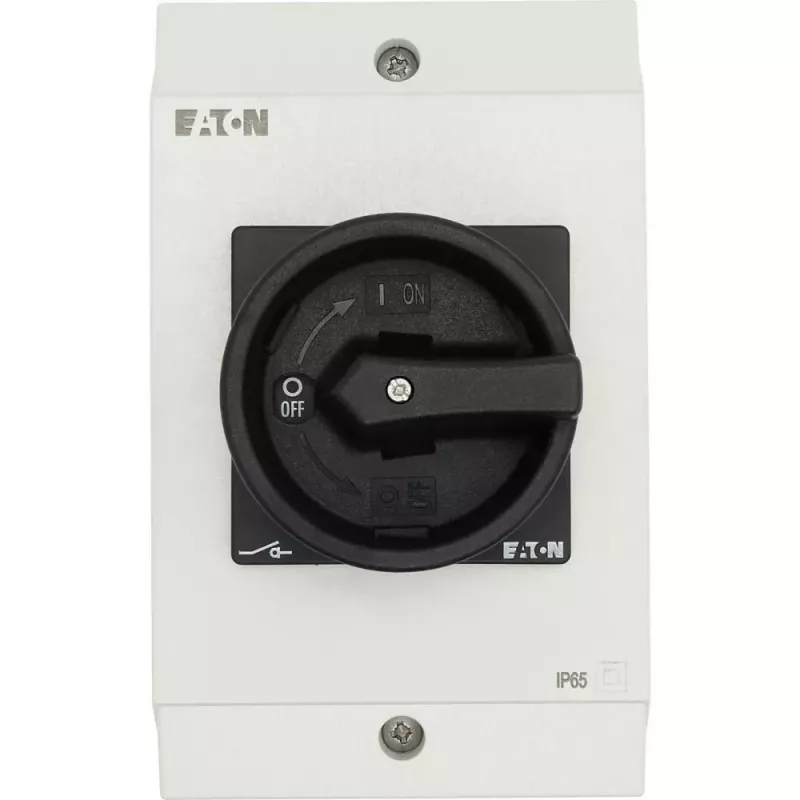

• Juoda rankena ir balta priekinė plokštė užtikrina aiškų vizualinį indikavimą

Specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / kumštelinis jungiklis / jungiklis-atjungiklis
• Polių skaičius: 6
• Vardinė nuolatinė srovė (Iu): 32 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo galia (Icm): 0,64 kA
• Vardinė trumpojo jungimo srovė (Iq): 1 kA
• Vardinė darbinė galia AC-23A (400 V): 15 kW
• Vardinė darbinė galia AC-3 (400 V): 11 kW
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: įleidžiamas
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Prijungimo tipas: gnybtai su varžtais
• Gnybtų talpa: 1 x 6 mm² arba 2 x 2,5 mm²
• Darbinės temperatūros diapazonas: -25 iki +50 °C

Kaip naudoti

Sumontuokite jungiklį tam skirtoje dėžutėje, kad būtų išlaikytas IP65 priekinės dalies apsaugos laipsnis. Variklių aplikacijoms patikrinkite, ar AC-3 arba AC-23A reitingas atitinka jūsų apkrovą. Naudokite tinkamus atsuktuvus ir laikykitės gamintojo nurodytų gnybtų priveržimo momentų.

Patarimas: reguliariai tikrinkite jungiklio rankenos ir priekinės plokštės būklę – net ir nedideli pažeidimai gali sumažinti apsaugos laipsnį. Montuodami visada atjunkite maitinimą ir laikykitės vietinių elektros saugos taisyklių.
