Eaton T3-4-15682/I2/SVB kumštelinis jungiklis, 3 polių + N, 32 A, raudona/geltona rankena, IP65 207210

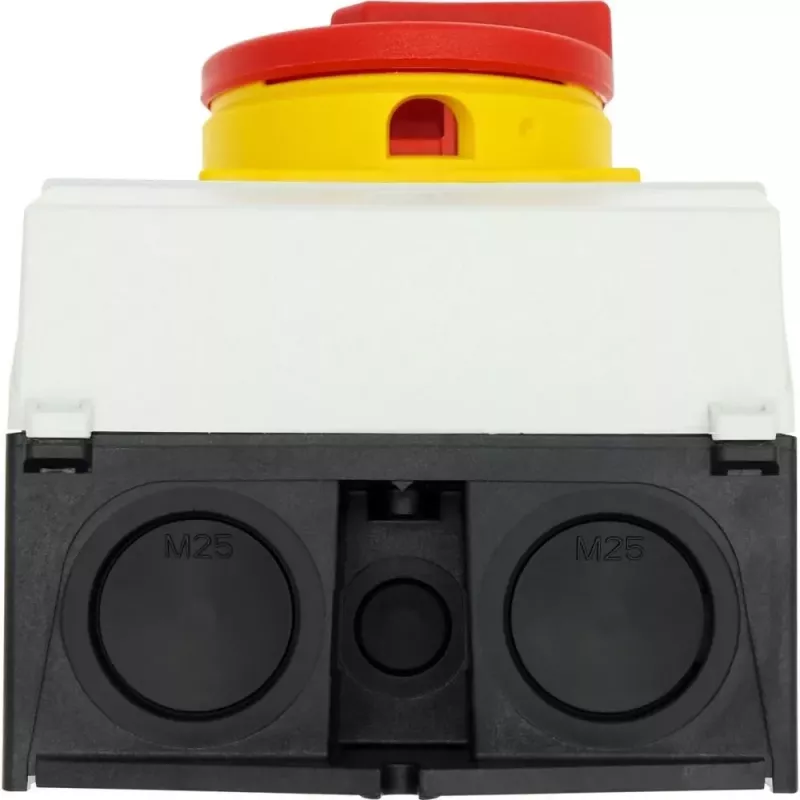

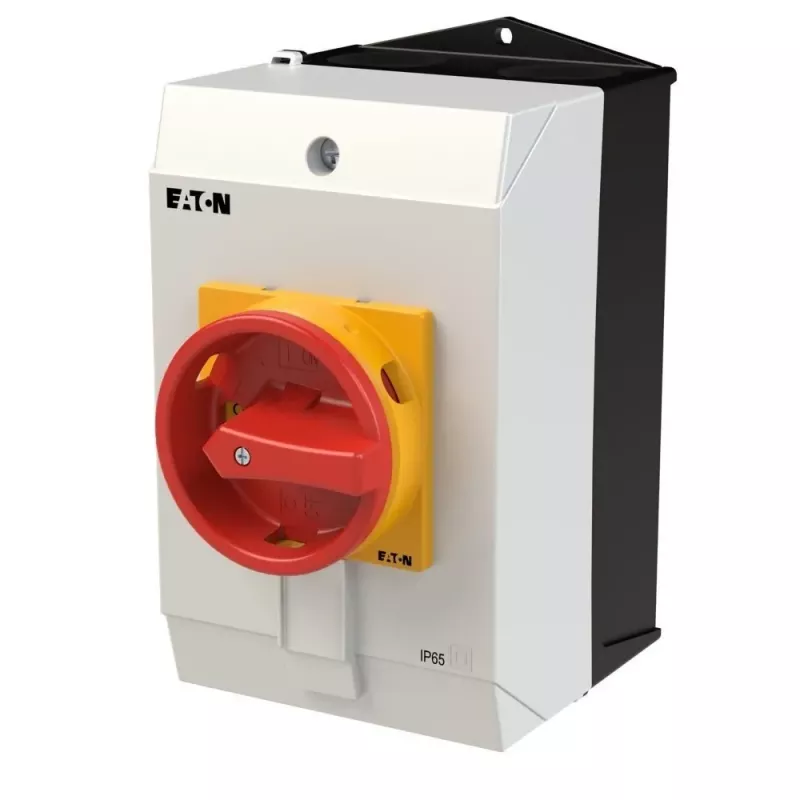

Kai reikia patikimo pagrindinio jungiklio ar avarinio sustabdymo mašinos valdymo grandinėje, Eaton T3-4-15682/I2/SVB sprendžia šią problemą be kompromisų. Šis kumštelinis jungiklis su raudona sukama rankena ir geltonu fiksavimo žiedu užtikrina aiškų ON/OFF indikaciją net ir sudėtingomis sąlygomis.

Kodėl verta rinktis

Jungiklis suprojektuotas ilgalaikiam darbui pramoninėje aplinkoje. 32 A vardinė srovė, 690 V izoliacijos įtampa ir IP65 apsaugos laipsnis priekinėje dalyje leidžia jį naudoti ten, kur reikalingas atsparumas dulkėms ir vandeniui. Varžtiniai gnybtai užtikrina patikimą prijungimą, o kompaktiškas korpusas lengvai montuojamas standartinėse 22 mm skylėse.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis / pagrindinis jungiklis
• Polių skaičius: 3 poliai + N (4 kontaktai)
• Vardinė darbinė srovė (Ie) prie 400 V: 32 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Perjungimo kampas: 90°
• Montavimo tipas: priekinis, centrinis
• Rankenos tipas: raudona sukama rankena su geltonu fiksavimo žiedu
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Prijungimo tipas: varžtiniai gnybtai
• Funkcija: pagrindinis jungiklis, ON/OFF, avarinis sustabdymas
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 1 kA (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė (Iq): 6 kA
• Galingumo nuostoliai: 1,5 W
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Gnybtų talpa: 1 x (1,5–10 mm²) arba 2 x (1,5–6 mm²)

Kam tinka

• Pagrindinis jungiklis staklėms ir valdymo pultams
• Avarinio sustabdymo funkcija pramoninėje įrangoje
• Variklių atjungimo jungikliai konvejerių sistemose
• Maitinimo izoliavimas ŠVOK ir siurblinėse

Kaip naudoti

Sumontuokite jungiklį priekiniame skydelyje ar centriniame tvirtinimo taške. Prijunkite laidus prie varžtinių gnybtų pagal schemą, užtikrindami, kad gnybtų talpa atitiktų naudojamų laidininkų skerspjūvį. Sukdami raudoną rankeną 90° kampu perjungsite tarp ON ir OFF padėčių. Geltonas fiksavimo žiedas leidžia užfiksuoti padėtį.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite gnybtų priveržimą ir rankenos fiksaciją, ypač po ilgesnio naudojimo vibruojančioje aplinkoje. Laikykitės IEC/EN 60947-3 ir VDE 0660 107 dalies reikalavimų.
