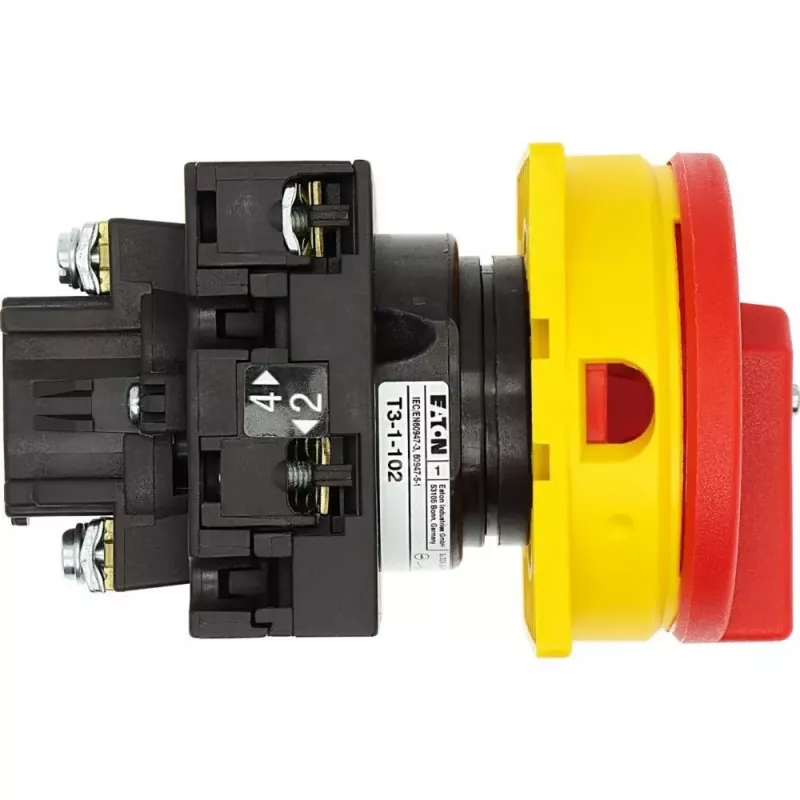

Eaton T3-1-102/EA/SVB kumštelinis jungiklis, 3 polių, 32 A, blokuojamas, geltonas/raudonas

Eaton T3-1-102/EA/SVB – tai 3 polių kumštelinis jungiklis, skirtas patikimam elektros energijos paskirstymui ir variklių valdymui pramoninėse sistemose. Jo konstrukcija su blokavimo funkcija užtikrina saugų atjungimą OFF padėtyje, leidžiantį užrakinti iki trijų spynų, todėl jis idealiai tinka kaip pagrindinis arba techninės priežiūros jungiklis.

Privalumai

• Blokuojamas 0 (OFF) padėtyje – galima užrakinti iki 3 spynų, užtikrinant saugą atliekant techninę priežiūrą
• 32 A nominali nepertraukiamoji srovė, 3 polių konfigūracija, 90° perjungimo kampas
• IP65 apsaugos klasė priekinėje dalyje – atsparus dulkėms ir vandens srovėms
• Aukšti elektros parametrai: izoliacijos įtampa 690 V, impulsinė atsparumo įtampa 6000 V
• Variklio galia iki 15 kW esant 400 V AC-23A

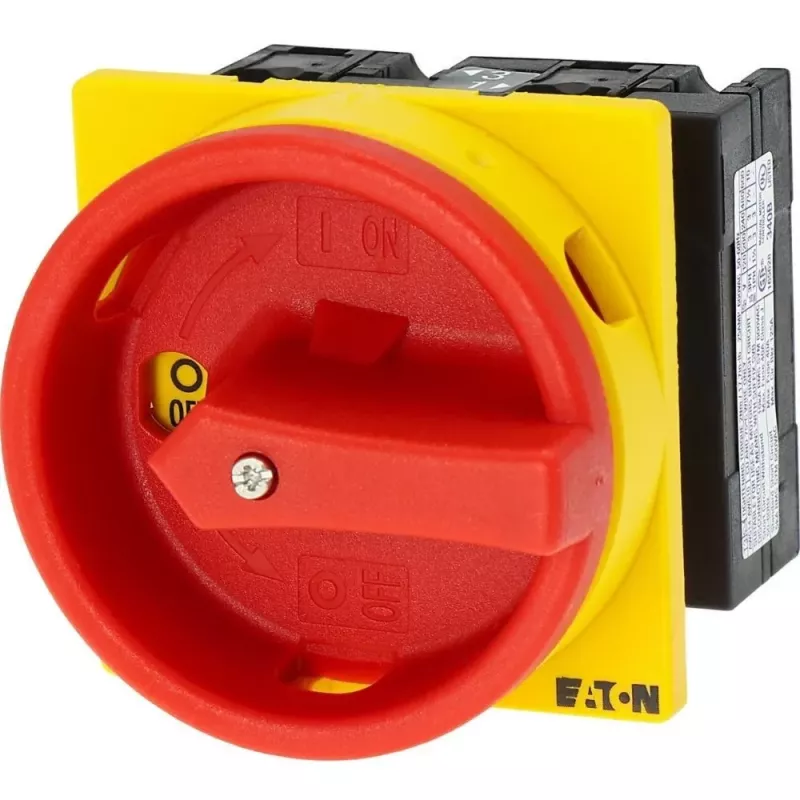

• Ryškus geltonas rankenėlė ant raudonos priekinės plokštės – aiškus būsenos indikavimas

Naudojimas kasdienėje veikloje

Šis kumštelinis jungiklis puikiai tinka variklių valdymui, šildymo, apšvietimo sistemoms ir kaip pagrindinis mašinų jungiklis. Fiksuotoji (latching) veiksena užtikrina, kad jungiklis išlieka pasirinktoje padėtyje, o blokuojama OFF padėtis apsaugo nuo netyčinio įjungimo atliekant techninę priežiūrą. Varžtiniai gnybtai užtikrina patikimą prijungimą, o įleidžiamas montavimas leidžia tvarkingai integruoti į skydus. Atitikimas IEC/EN 60947 ir VDE 0660 standartams garantuoja našumą ir saugą.

Techninės specifikacijos

• Jungiklio tipas: Kumštelinis jungiklis
• Funkcija: Pagrindinis jungiklis / Techninės priežiūros jungiklis
• Nominali nepertraukiamoji srovė (Iu): 32 A
• Polių skaičius: 3
• Perjungimo padėtys: 3 (1-0-2)
• Perjungimo kampas: 90°
• Veiksena: Fiksuotoji (latching)
• Blokavimo funkcija: Blokuojamas 0 padėtyje, maks. 3 spynos
• Montavimo tipas: Įleidžiamas montavimas
• Priekinės plokštės matmenys: 48 x 48 mm
• Rankenėlės spalva: Geltona
• Priekinės plokštės spalva: Raudona
• Apsaugos laipsnis (priekis): IP65
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6000 V

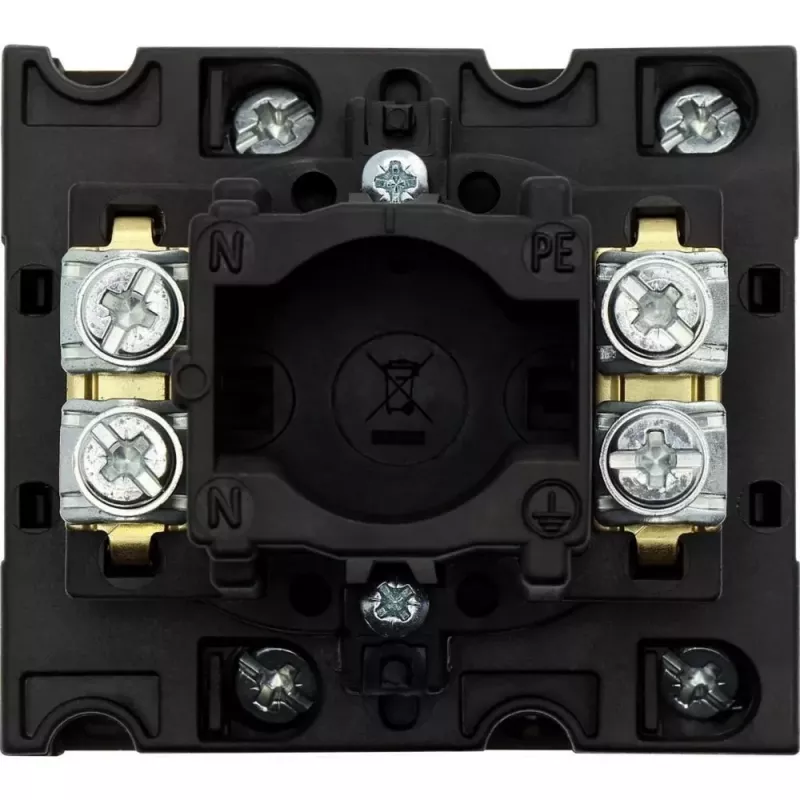

• Prijungimo tipas: Varžtiniai gnybtai
• Variklio galia (AC-23A, 400V): 15 kW
• Standartai: IEC/EN 60947, VDE 0660
• Serija: T3

Pabaigos pastaba

Patikimam ir saugiam perjungimui pramoninėse valdymo sistemose – Eaton T3-1-102/EA/SVB užtikrina tvirtą veikimą ir būtiną blokavimo galimybę, suteikdamas ramybę kritinėse aplikacijose.
