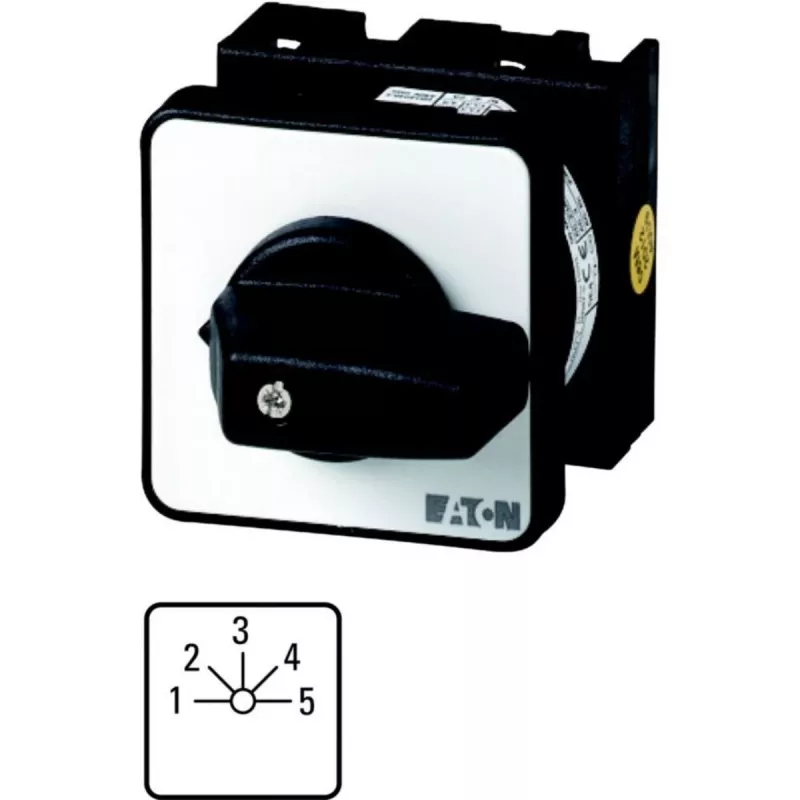

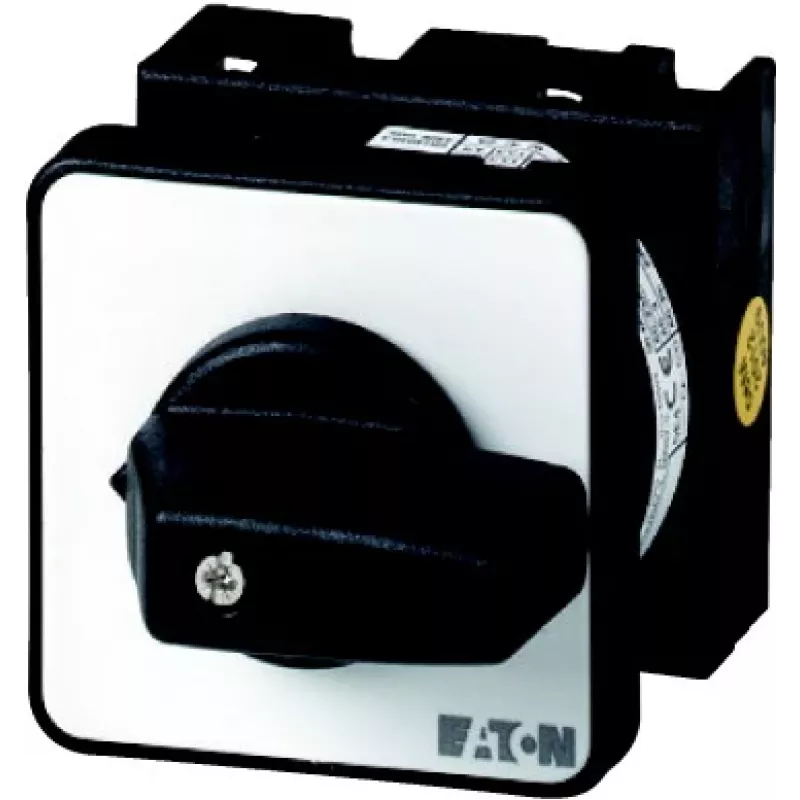

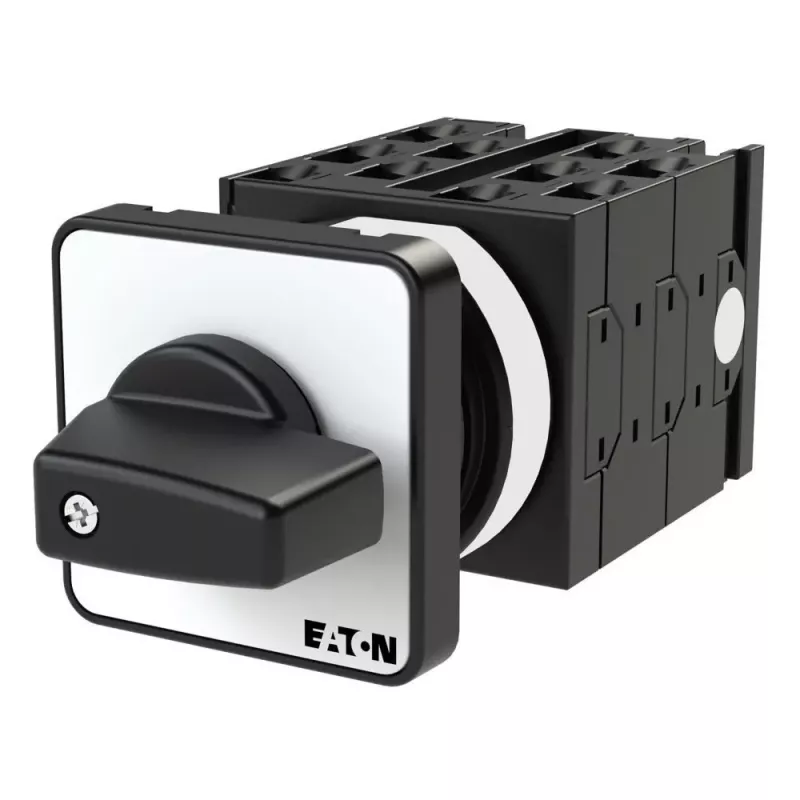

Eaton T0-5-15139/E 2 polių kumštelinis jungiklis, ON-OFF, 20A, 690V AC, priekinio skydo montavimas, juodas/baltas 014135

Kai reikia patikimai įjungti ir išjungti 20 A grandinę 690 V AC įtampoje, šis Eaton kumštelinis jungiklis su 2 poliais užtikrina aiškų perjungimą ir ilgaamžiškumą net sudėtingomis sąlygomis. Jo IP65 apsauga nuo dulkių ir vandens purškimo leidžia montuoti priekiniame skydelyje ten, kur aplinka reikalauja atsparumo.

Kodėl verta rinktis

• 20 A vardinė darbinė srovė esant 690 V AC – tinka galingiems varikliams ir kitoms apkrovoms
• 2 poliai ir ON-OFF (1-0) perjungimo funkcija – paprasta ir patikima grandinės kontrolė
• Priekinio skydo montavimas per 22,5 mm skylę – standartinis sprendimas valdymo pultams
• IP65 priekinė apsauga – atsparus dulkėms ir vandens purškimui
• Juoda rankenėlė ir balta legenda – aiškus būsenos matomumas

Techniniai duomenys

• Jungiklio tipas: kumštelinis jungiklis
• Polių skaičius: 2
• Perjungimo funkcija: ON-OFF (1-0)
• Vardinė darbinė srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Montavimo tipas: priekinio skydo montavimas
• Pavaros tipas: sukamasis rankenėlė
• Perjungimo padėčių skaičius: 2 (OFF, ON)
• Perjungimo kampas: 90°
• Priekinės apsaugos klasė: IP65
• Gnybtų tipas: varžtiniai gnybtai
• Rankenėlės spalva: juoda
• Legenda: balta
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400V): 5,5 kW
• Atitinka standartus: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Priekinio skydelio matmenys: 48 x 48 mm
• Montavimo skylės skersmuo: 22,5 mm

Kam tinka

Šis jungiklis skirtas pramoninės automatizacijos specialistams, elektrikams ir techninės priežiūros inžinieriams, kurie konstruoja ar remontuoja valdymo skydus. Jis puikiai tinka mašinų, siurblių, ventiliatorių ir kitų įrenginių maitinimo grandinėms, kai reikia patikimo dviejų polių perjungimo iki 20 A.

Naudojimas

Sumontuokite jungiklį į 22,5 mm skylę priekiniame skydelyje ir pritvirtinkite. Prijunkite laidus prie varžtinių gnybtų pagal schemą. Sukamąją rankenėlę pasukite 90° kampu, kad įjungtumėte arba išjungtumėte grandinę. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos.

Patarimas: montuodami priekiniame skydelyje, užtikrinkite, kad tarpinė tinkamai priglustų prie paviršiaus – taip išlaikysite IP65 apsaugą. Reguliariai patikrinkite varžtinių gnybtų priveržimą, ypač po ilgesnio naudojimo vibruojančioje aplinkoje.
