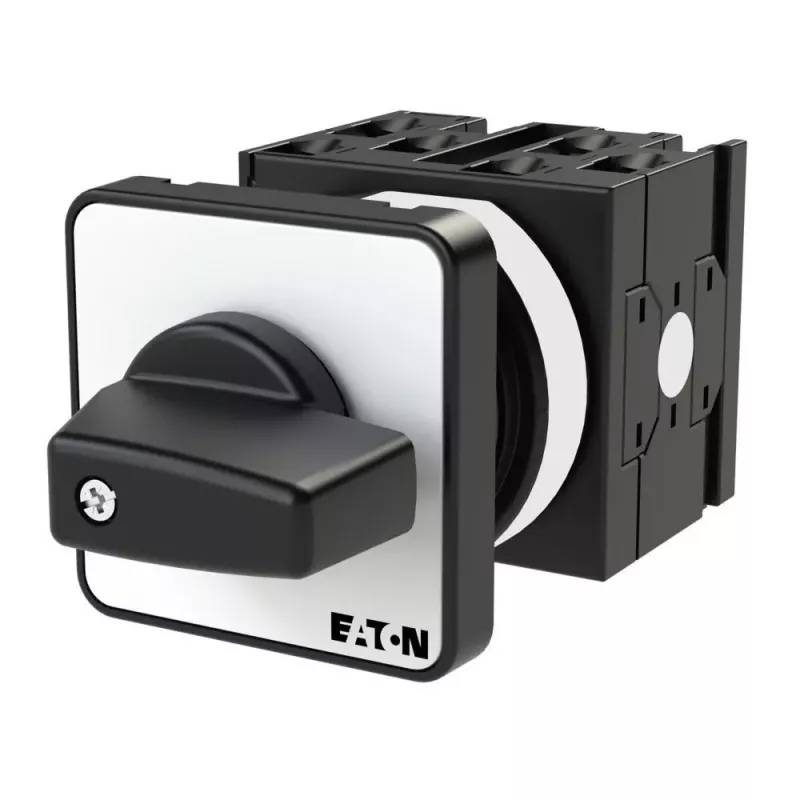

Eaton T0-3-8280/E 3 polių kumštelinis jungiklis, 20 A, 690 V, 3 padėtys, IP65 priekis, varžtiniai gnybtai 034106

Pramoninės automatikos inžinieriams ir elektros sistemų projektuotojams, ieškantiems patikimo rankinio valdymo sprendimo, Eaton T0-3-8280/E kumštelinis jungiklis yra skirtas ilgalaikiam darbui reikliose aplinkose. Šis 3 polių jungiklis atlaiko iki 20 A esant 400 V AC-21A ir 690 V vardinei darbinei įtampai, todėl tinka variklių, šildytuvų ir pagalbinių grandinių valdymui. Kompaktiška 48 x 48 mm priekinė plokštė įmontuojama į standartines skydo išpjovas, o IP65 apsaugos klasė nuo dulkių ir vandens srovių užtikrina patikimumą net sunkiausiomis sąlygomis.

Pagrindinės specifikacijos

• Jungiklio tipas: kumštelinis / sukamasis jungiklis, 3 polių
• Vardinė darbinė srovė: 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Perjungimo kampas: 60°

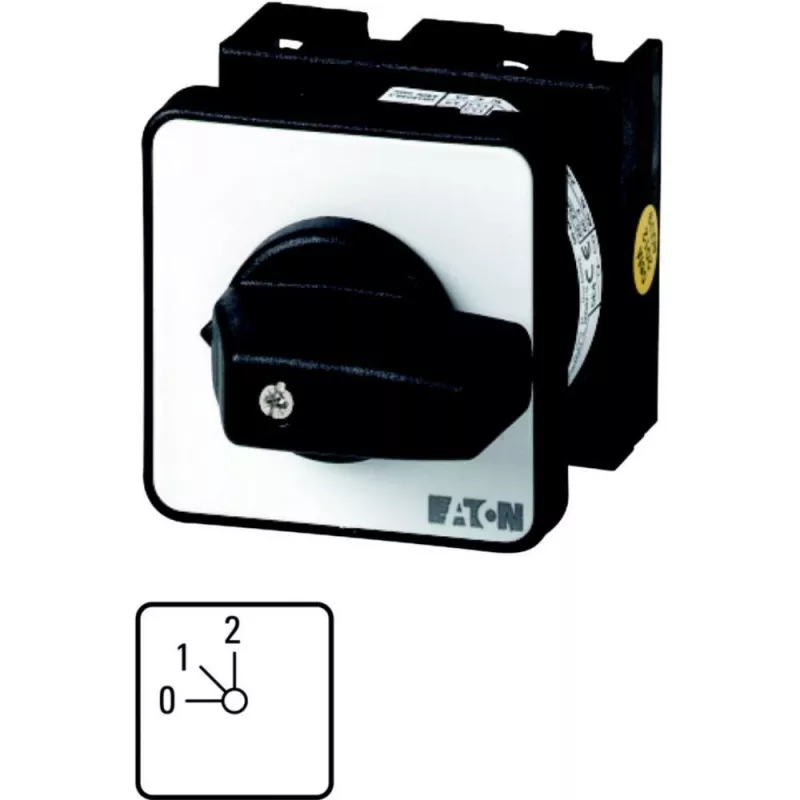

• Perjungimo padėtys: 3 (programa 8280)
• Montavimas: priekinis (įleidžiamas)
• Apsaugos laipsnis: IP65 priekis, IP20 gnybtai
• Gnybtai: varžtiniai
• Standartai: IEC/EN 60947-3, VDE 0660
• Darbinė aplinkos temperatūra: -25 iki +50 °C
• Priekinės plokštės matmenys: 48 x 48 mm
• Mechaninis tarnavimo laikas: 0,5 x 10⁶ operacijų
• Elektrinis tarnavimo laikas: 0,2 x 10⁶ operacijų (AC-21A, 400 V)

Kodėl verta rinktis

Eaton T0-3-8280/E užtikrina patikimą perjungimą kompaktiškame korpuse. Aukšti izoliacijos ir impulsinės įtampos rodikliai garantuoja saugumą net sudėtingose elektros instaliacijose. IP65 priekinė apsauga leidžia montuoti ten, kur gali būti dulkių ar vandens, o varžtiniai gnybtai užtikrina tvirtą ir lengvai prižiūrimą jungtį. Atitiktis IEC/EN 60947-3 ir VDE 0660 standartams patvirtina ilgaamžiškumą ir patikimumą.

Idealus naudojimo atvejai

• Variklių valdymo grandinės pramoninėse mašinose
• Šildymo ir apšvietimo valdymo skydai
• Pagalbinių grandinių perjungimas skirstomuosiuose įrenginiuose
• Rankinio valdymo stotys, kuriose reikalingi patvarūs sukamieji jungikliai

Gera žinoti

Montavimas paprastas: jungiklis tvirtinamas iš priekio į standartinę 48 mm skydo išpjovą ir fiksuojamas fiksavimo žiedu (nepridedamas). 60° perjungimo kampas ir 3 padėčių programa 8280 suteikia aiškų taktilinį grįžtamąjį ryšį. Keičiant susidėvėjusį jungiklį ar projektuojant naują sistemą, šis Eaton jungiklis yra patikimas komponentas, užtikrinantis sklandų darbą.

Patarimas: prieš montuodami įsitikinkite, kad skydo išpjova atitinka 48 x 48 mm, o aplinkos temperatūra neviršija -25 iki +50 °C diapazono. Periodiškai patikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis, kad išvengtumėte kontaktų atsilaisvinimo.
