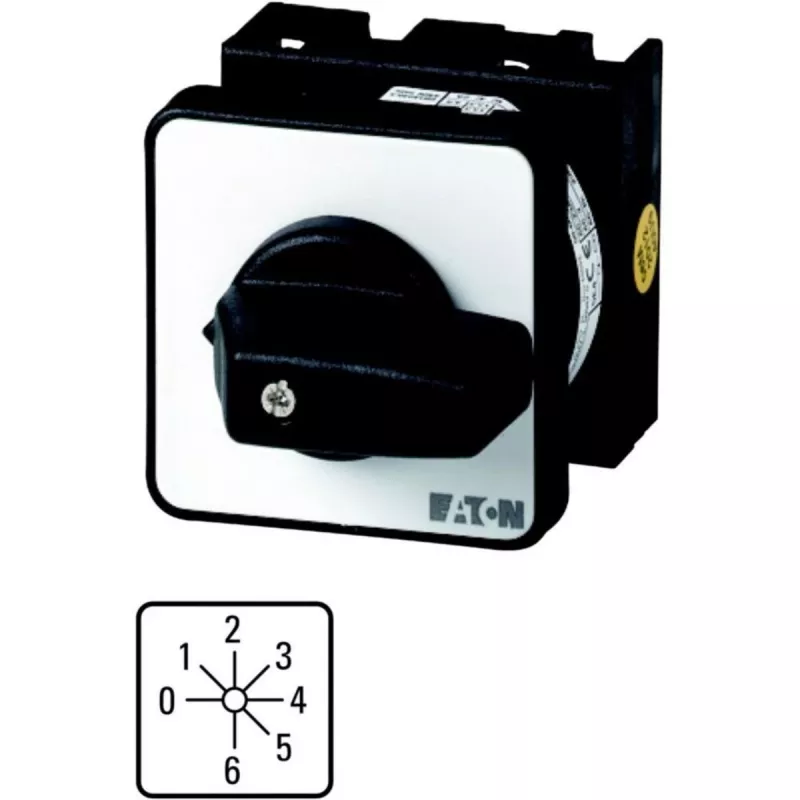

Eaton T0-3-8244/E valdymo jungiklis, 7 padėčių, 6,5 kW, 3 polių, juoda rankena

Kai reikia valdyti kelis darbo režimus vienu įrenginiu, Eaton T0-3-8244/E kumštelinis jungiklis užtikrina tikslią ir patikimą perjungimą. Jo 7 padėtys ir 45° perjungimo kampas leidžia operatoriui aiškiai pasirinkti reikiamą režimą, o 6,5 kW galia esant 400 V AC-23A tinka net variklių apkrovoms.

Privalumai

• 7 perjungimo padėtys su 45° žingsniu – tikslus daugiapakopis valdymas
• Vardinė darbinė galia 6,5 kW (400 V AC-23A) – tinka variklių apkrovoms
• 3 polių konfigūracija su varžtiniais gnybtais – patikimas sujungimas
• Priekinė apsaugos klasė IP65, užpakalinė IP20 – lankstus montavimas
• Vardinė nepertraukiamoji srovė 20 A, izoliacijos įtampa 690 V

Kasdienis naudojimas

Jungiklis suprojektuotas paprastam valdymui ir ilgaamžiškumui. Juoda standartinė rankena užtikrina tvirtą sukibimą, o aiškūs 45° fiksavimo taškai leidžia operatoriui užtikrintai rinktis padėtis neperšokant. Dėl plačiojo darbinės temperatūros diapazono nuo -25 °C iki +50 °C jis patikimai veikia ir atšiauriose aplinkose.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis / valdymo jungiklis
• Polių skaičius: 3
• Perjungimo padėčių skaičius: 7
• Perjungimo programa: 8244
• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Vardinė darbinė srovė AC-23A prie 400 V: 13,2 A
• Vardinė darbinė galia AC-23A prie 400 V: 6,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6000 V
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (užpakalinė): IP20
• Montavimo tipas: priekinis montavimas, centrinis tvirtinimas
• Gnybtų tipas: varžtiniai gnybtai
• Perjungimo kampas: 45°
• Rankenos tipas: juoda standartinė rankena
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Prijungimo galimybė: 1 x 2,5 mm² / 2 x 1,5 mm²

Kam tinka

Šis jungiklis skirtas pramonės automatizavimo, mašinų valdymo ir elektros skydų montuotojams, kuriems reikia patikimo daugiapakopio perjungimo. Jis puikiai tinka įrenginiams, kur reikia valdyti kelis darbo režimus: ventiliatoriams, siurbliams, konvejeriams ar kitiems varikliniams mechanizmams.

Kaip naudoti

Jungiklis montuojamas priekinėje skydo pusėje, centrinio tvirtinimo pagalba. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodytos prijungimo galimybės (1 x 2,5 mm² arba 2 x 1,5 mm²). Prieš eksploataciją įsitikinkite, kad priekinė dalis atitinka IP65 apsaugos klasę, o užpakalinė – IP20. Dėl 45° perjungimo kampo padėtys juntamos aiškiai, todėl nereikia papildomų indikatorių.

Patarimas: montuodami šį Eaton jungiklį, visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamo skerspjūvio laidus. Reguliariai patikrinkite varžtinių gnybtų priveržimą – tai užtikrins ilgaamžį ir saugų veikimą.
