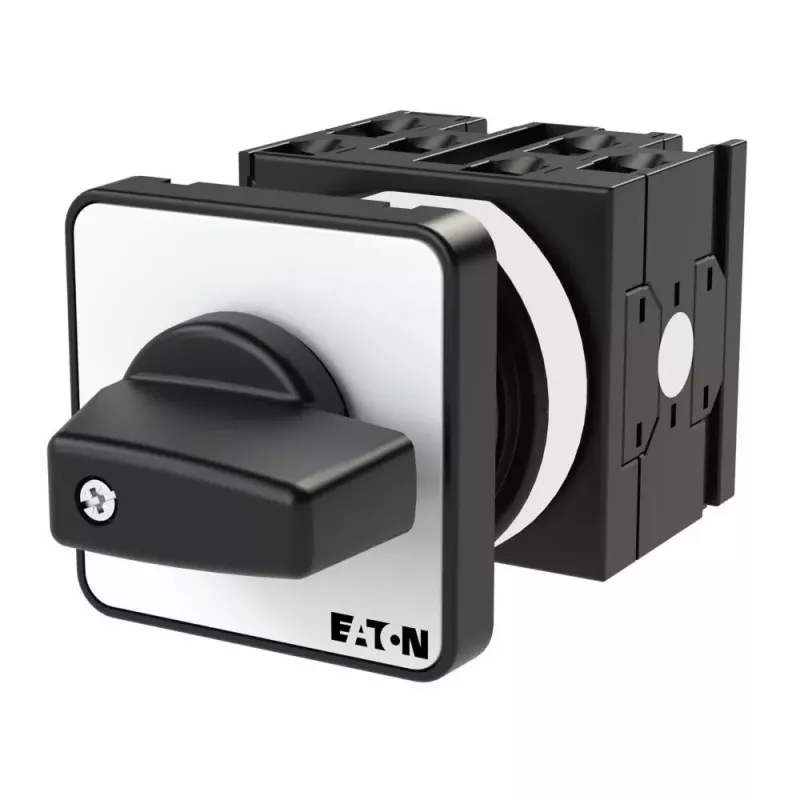

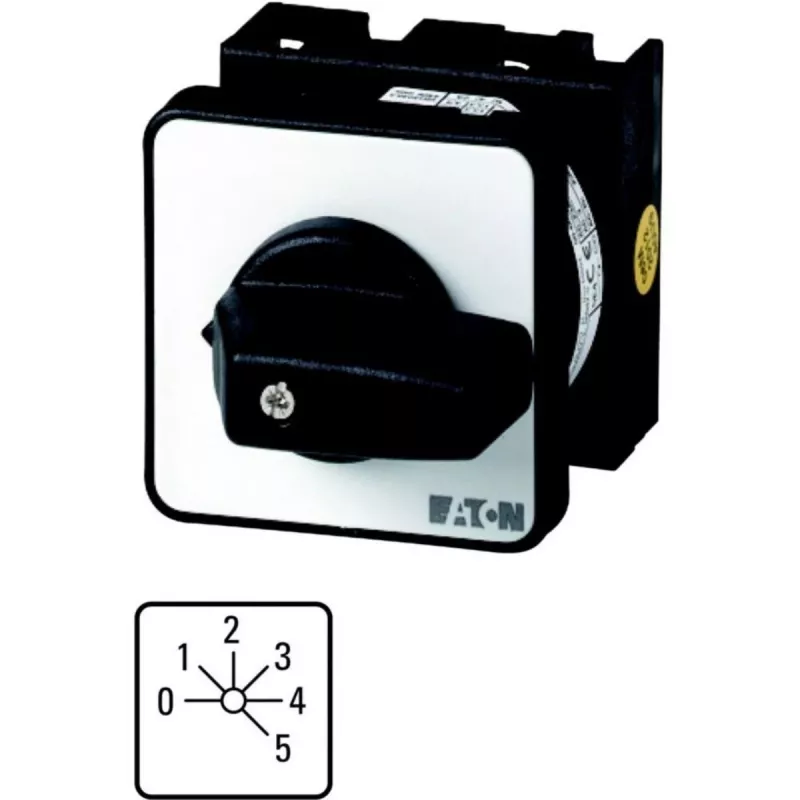

Eaton T0-3-8243/E kumštelinis jungiklis, 3 polių, 20 A, 690 V AC, juoda rankena, balta priekinė plokštė 081565

48 x 48 mm priekinė plokštė su IP65 apsauga – tai pirmas dalykas, kurį pastebi montuodamas šį Eaton kumštelinį jungiklį. Toks standartinis montavimo matmuo leidžia jį lengvai integruoti į esamus valdymo pultus, o sandarus priekinis skydas atlaiko dulkes ir drėgmę net sudėtingomis gamybos sąlygomis.

Kodėl verta rinktis

Eaton T0-3-8243/E yra patikimas 3 polių kumštelinis jungiklis, skirtas naudoti kaip pagrindinis arba techninės priežiūros jungiklis. Jis užtikrina stabilų ON-OFF (0-1) perjungimą iki 20 A nuolatinės srovės grandinėse. Juoda rankena ant baltos priekinės plokštės su juodais ženklais suteikia aiškią vizualinę būsenos indikaciją, o varžtiniai gnybtai garantuoja patikimą ir ilgaamžį sujungimą.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (0-1)
• Nominali nuolatinė srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė galia (AC-23A, 400 V): 5,5 kW
• Nominali darbinė galia (AC-3, 400 V): 3 kW
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Montavimo tipas: priekinis montavimas, centrinis montavimas
• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Rankenos spalva: juoda
• Priekinės plokštės spalva: balta su juodais ženklais
• Gnybtų tipas: varžtiniai gnybtai
• Atitikimas standartams: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Nominali trumpojo jungimo atsparumo srovė (Icw): 320 A (1 s)

Kam tinka

Šis jungiklis sukurtas industriniams elektrikams ir skydų gamintojams, kuriems reikia patikimo pagrindinio arba atjungimo jungiklio. Jis puikiai tinka:

• Pagrindiniam mašinų ir konvejerių sistemų jungikliui
• Atjungimo jungikliui valdymo skydeliuose
• Variklių grandinių izoliavimui pramoninėje automatikoje

Kaip naudoti

Jungiklis montuojamas priekinėje skydo pusėje, centrinio tvirtinimo būdu. Prijungimas atliekamas varžtiniais gnybtais, laikantis standartų IEC/EN 60947 ir VDE 0660. Dėl 90° perjungimo kampo ir dviejų padėčių jis lengvai valdomas net mūvint apsaugines pirštines. Rekomenduojama periodiškai patikrinti gnybtų priveržimą ir priekinės plokštės sandarumą.

Patarimas: montuodami šį jungiklį kaip pagrindinį mašinos jungiklį, įsitikinkite, kad grandinė atitinka 20 A nuolatinę srovę ir 690 V AC darbinę įtampą. Jei naudojate varikliams, atkreipkite dėmesį į nominalią galią pagal AC-3 (3 kW) arba AC-23A (5,5 kW) kategorijas. Visada laikykitės vietinių elektros saugos taisyklių.
