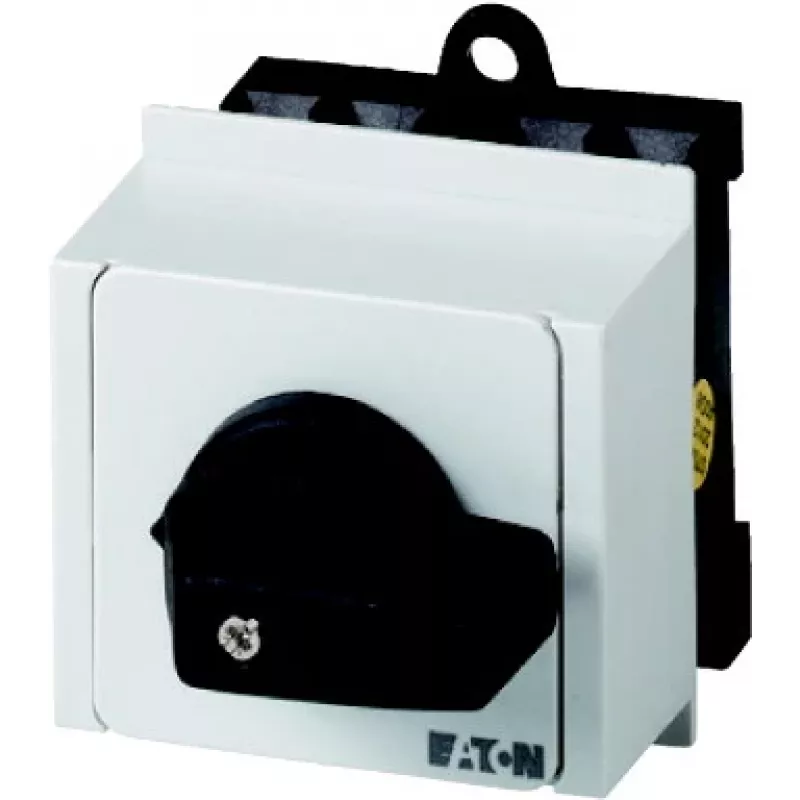

Eaton T0-3-8212/IVS 3 polių ON-OFF sukamasis jungiklis, 20 A, 690 V, juoda rankenėlė, balta priekinė plokštė, IP65 079186

Kai reikia patikimo grandinės atjungimo pramoniniuose skydeliuose, Eaton T0-3-8212/IVS sukamasis jungiklis užtikrina aiškų 0-1 perjungimą ir ilgą tarnavimo laiką net ir sudėtingomis sąlygomis. Jo IP65 apsaugos klasė priekinėje dalyje leidžia montuoti įrenginį ten, kur nėra papildomos apsaugos nuo dulkių ar drėgmės.

Kodėl verta rinktis

• 3 polių ON-OFF perjungimo funkcija – tinka trifazėms grandinėms atjungti.
• 20 A vardinė darbinė srovė (AC-21A, 400 V) – atlaiko dideles apkrovas.
• 690 V AC vardinė darbinė ir izoliacijos įtampa – universalu įvairiems tinklams.
• IP65 priekinė apsauga, IP20 gnybtai – atsparus dulkėms ir vandens purslams.
• Priekinis montavimas su centriniu tvirtinimu – paprasta integruoti į skydą.

Kasdienis naudojimas

Sukamoji rankenėlė užtikrina aiškų 90° perjungimo kampą tarp dviejų padėčių (0-1). Varžtiniai gnybtai leidžia patikimai prijungti laidus, o tvirta konstrukcija atitinka IEC/EN 60947 standartus. Dėl juodos rankenėlės ir baltos priekinės plokštės jungiklis lengvai pastebimas skydelyje.

Techninės specifikacijos

• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (0-1)
• Vardinė darbinė srovė: 20 A (AC-21A, 400 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimo tipas: priekinis, centrinis tvirtinimas
• Pavaros tipas: sukamasis mygtukas
• Pavaros spalva: juoda
• Priekinės plokštės spalva: balta
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Gnybtų tipas: varžtiniai
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2

Kam tinka

Šis jungiklis skirtas pramonės automatizavimo specialistams, elektros skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimo, ilgaamžio sprendimo. Jis puikiai tinka mašinų valdymo pultams, energijos paskirstymo skydams ir įrangai, veikiančiai atšiauriose aplinkose.

Kaip naudoti

Jungiklį montuokite priekinėje skydo plokštėje, naudodami centrinį tvirtinimą. Prijunkite laidus prie varžtinių gnybtų pagal schemą, laikydamiesi nurodytų sukimo momentų. Prieš naudodami įsitikinkite, kad priekinė dalis apsaugota nuo tiesioginio vandens poveikio, nors IP65 leidžia atlaikyti purslus.

Patarimas: reguliariai tikrinkite, ar rankenėlė laisvai sukasi ir ar gnybtai tvirtai laiko laidus – tai prailgins jungiklio tarnavimo laiką net intensyvaus naudojimo sąlygomis.
