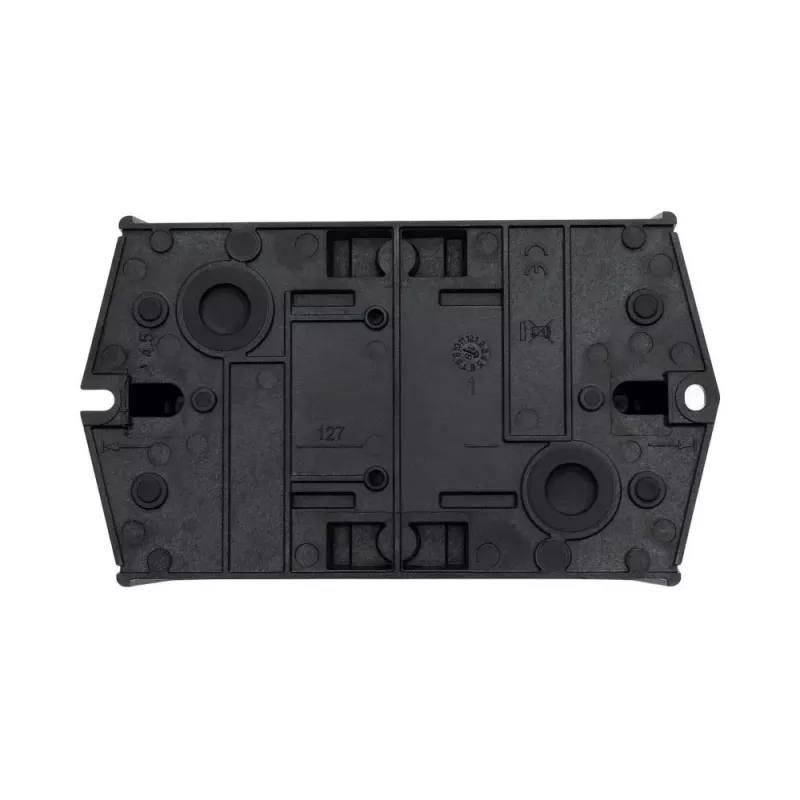

Eaton T0-3-8212/I1 20 A 3 polių kumštelinis jungiklis, 2x60°, pilkas/juodas 207123

20 A vardinė nepertraukiamoji srovė ir 690 V AC darbinė įtampa – tai Eaton T0-3-8212/I1 kumštelinio jungiklio pagrindiniai parametrai, leidžiantys patikimai valdyti variklius, apšvietimą ar pagalbines grandines pramonės ir komercinėse sistemose.

Kodėl verta rinktis

• 3 polių perjungimas su 2x60° kumštelio kampu užtikrina tikslingą grandinių valdymą.
• Priekinis apsaugos laipsnis IP65 – atsparus dulkėms ir vandens purslams, tinka įvairiose darbo aplinkose.
• Mechaninis atsparumas viršija 500 000 perjungimų ciklų – ilgaamžiškumas net ir intensyvaus naudojimo atveju.
• Galinė dalis su IP20 apsauga – saugus montavimas skydeliuose.
• Varžtiniai gnybtai priima 1,5–2,5 mm² laidininkus, suderinami su standartine instaliacijos praktika.

Kam tinka

Jungiklis skirtas elektrikams, techninės priežiūros specialistams ir įmonėms, kuriose reikia rankinio variklių, apšvietimo ar pagalbinių grandinių perjungimo. Dėl kompaktiškos konstrukcijos ir įleidžiamojo montavimo jis lengvai integruojamas į valdymo pultus bei skydus. Atsparumas neigiamai temperatūrai iki -25 °C ir teigiamai iki +50 °C leidžia naudoti įvairiose aplinkose.

Pagrindinės specifikacijos

• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Polių skaičius: 3
• Perjungimo kampas: 60°
• Montavimo tipas: įleidžiamasis
• Valdymo rankenėlė: nykščio fiksatorius, juoda
• Priekinės plokštės spalva: pilka
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (galas): IP20
• Darbinė įtampa (Ue): 690 V AC
• Izoliacijos įtampa (Ui): 690 V AC
• Impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo įjungimo galia (Icm): 640 A
• Trumpojo jungimo srovė (Icw): 320 A (1 s)
• Mechaninis gyvavimo ciklas: > 0,5 x 10^6 operacijų
• Gnybtų tipas: varžtiniai
• Prijungimo galimybė: 1 x (1,5–2,5) mm² arba 2 x (1,5–2,5) mm²
• Aplinkos temperatūra: -25 iki +50 °C

Naudojimas

Sumontuokite jungiklį į skydelio išpjovą ir prijunkite laidininkus prie varžtinių gnybtų. Dėl 2x60° perjungimo kampo galima valdyti dvi atskiras grandines arba naudoti kaip dviejų padėčių jungiklį. Prieš eksploataciją įsitikinkite, kad priekinė dalis sandari (IP65), o galinė – apsaugota nuo tiesioginio kontakto (IP20).

Patarimai

Montuodami visada laikykitės vietinių elektros saugos taisyklių. Prieš prijungdami laidus įsitikinkite, kad maitinimas išjungtas. Periodiškai patikrinkite varžtinių gnybtų priveržimą – tai užtikrins patikimą kontaktą ir ilgą jungiklio tarnavimo laiką.
