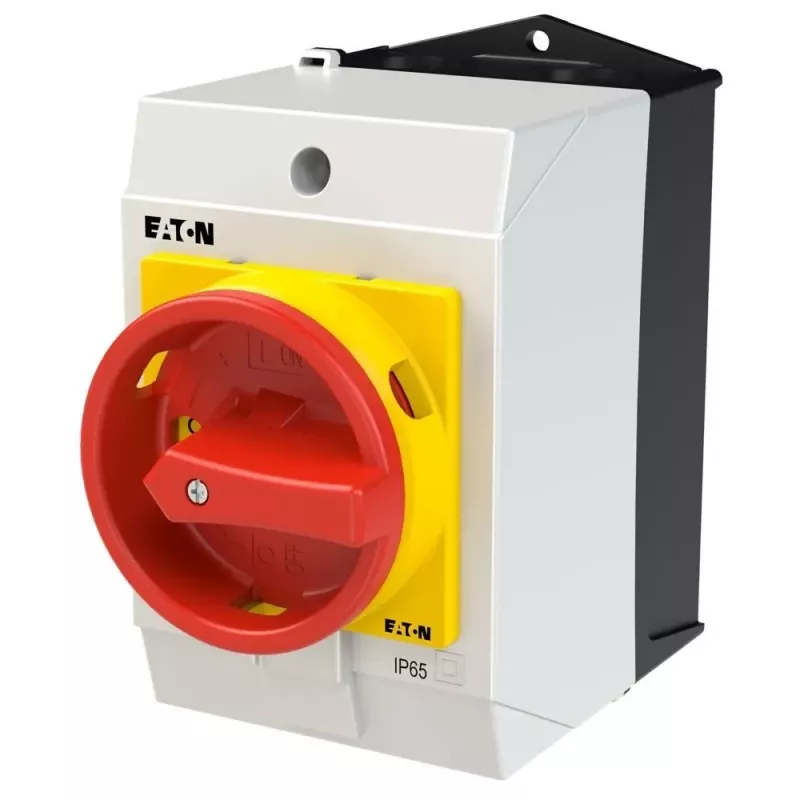

Eaton T0-3-15683/I1/SVB 3 polių kumštelinis jungiklis, 20 A, raudona rankena, geltona priekinė plokštė 207157

Kai reikia patikimai atjungti trifazę įrangą esant apkrovai, renkamasi aiškiai matomą ir atsparią konstrukciją. Eaton T0-3-15683/I1/SVB – tai 3 polių kumštelinis jungiklis, skirtas naudoti kaip pagrindinis (ON-OFF) jungiklis. Jo raudona rankena ir geltona priekinė plokštė užtikrina gerą matomumą ir saugų valdymą net prastai apšviestose vietose.

Kam skirtas

Šis jungiklis skirtas mašinų gamintojams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio varikliams, valdymo grandinėms ar skirstomiesiems skydams. IP65 apsaugos klasė priekinėje dalyje leidžia naudoti dulkėtose ar drėgnose aplinkose, o varžtiniai gnybtai užtikrina patikimą prijungimą.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• ON-OFF (I-0) perjungimo funkcija su 90° perjungimo kampu
• Vardinė darbinė srovė 20 A esant 400 V AC-21A
• Vardinė darbinė įtampa iki 690 V AC
• Raudona rankena ir geltona priekinė plokštė aiškiai būsenai nurodyti
• Paviršinis montavimas, uždara konstrukcija
• Varžtiniai gnybtai patikimam sujungimui

Specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / kumštelinis jungiklis
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (I-0)
• Vardinė darbinė srovė (Ie): 20 A (400 V, AC-21A)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė galia (AC-3, 400 V): 4 kW
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: paviršinis (uždaras)
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Gnybtų tipas: varžtiniai
• Vardinė trumpojo jungimo srovė (Icw): 320 A (1 s)

Naudojimo patarimai

Montuokite jungiklį lengvai pasiekiamoje vietoje, kad rankenos padėtis aiškiai rodytų ON/OFF būseną. Trifaziams varikliams patikrinkite, ar vardinė galia atitinka variklio reikalavimus. IP65 priekinė apsauga leidžia naudoti dulkėtose ar vandens purslų aplinkose, tačiau gnybtus reikia saugoti nuo drėgmės.

Patarimas: prieš įjungdami maitinimą įsitikinkite, kad visi laidai tvirtai priveržti, o jungiklis nustatytas į OFF padėtį. Periodiškai tikrinkite rankenos fiksaciją ir kontaktų būklę – tai prailgins įrenginio tarnavimo laiką.
