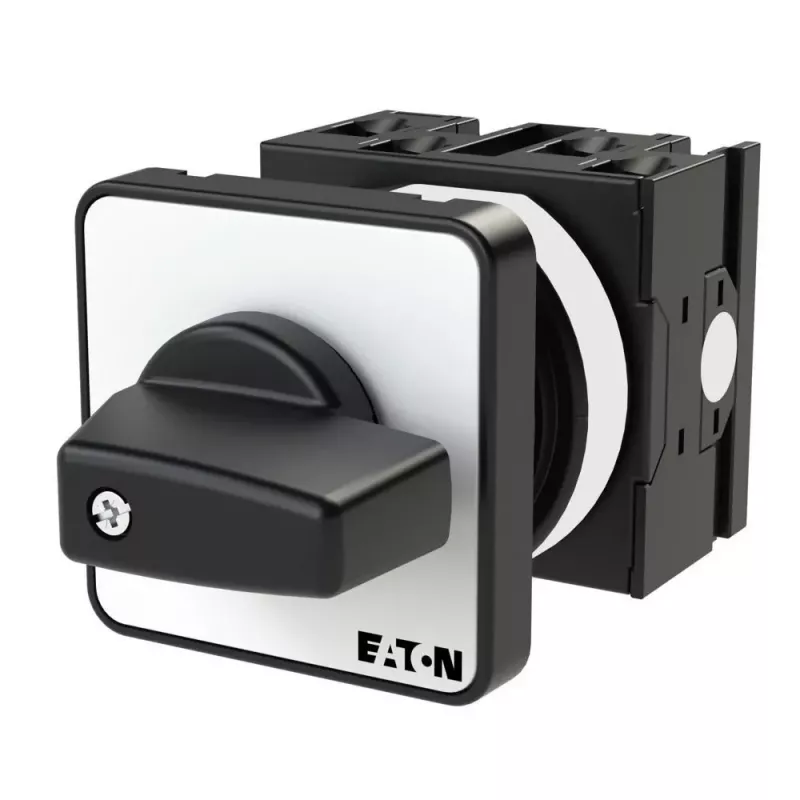

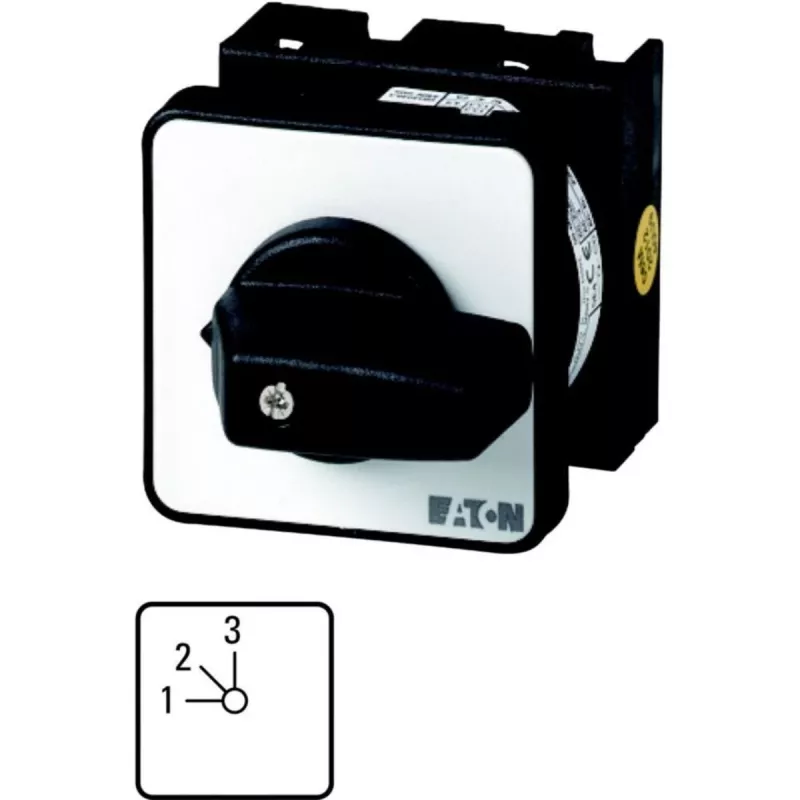

Eaton T0-2-8230/E 2 polių kumštelinis jungiklis ON-OFF 20A 690V priekinio montavimo 48x48mm IP65 juodas/baltas 088685

20 A vardinė nepertraukiamoji srovė ir 690 V maksimali darbinė įtampa – štai tokie parametrai iš karto išskiria Eaton T0-2-8230/E kumštelinį jungiklį, skirtą patikimam grandinių įjungimui ir išjungimui pramoninėse valdymo sistemose.

Kodėl verta rinktis šį jungiklį

• 2 polių kumštelinis jungiklis su ON-OFF (0-1) perjungimo funkcija
• 20 A vardinė nepertraukiamoji srovė (Iu)
• 690 V AC maksimali darbinė įtampa (Ue)
• Priekinis montavimas su 48 x 48 mm priekine plokšte
• Apsaugos laipsnis: IP65 priekyje, IP20 gnybtuose
• Sraigtiniai gnybtai patikimam prijungimui
• Juodas valdymo elementas su balta ženklinimo plokštele

Kasdienis naudojimas

Jungiklis valdomas juodu mygtuku ant baltos ženklinimo plokštės – kontrastas užtikrina aiškų matomumą net prastai apšviestose spintose. 90° perjungimo kampas suteikia aiškų taktilinį atsaką, o sraigtiniai gnybtai priima 1–2,5 mm² laidininkus tiek po vieną, tiek po du. Darbinė temperatūra nuo -25 iki +50 °C leidžia naudoti įvairiose pramoninėse aplinkose.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis
• Polių skaičius: 2
• Perjungimo funkcija: ON-OFF (0-1)
• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC maks.
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: priekinis montavimas
• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos laipsnis (priekyje): IP65
• Apsaugos laipsnis (gnybtuose): IP20
• Prijungimo tipas: sraigtiniai gnybtai
• Valdymo elemento spalva: juoda
• Ženklinimo plokštelės spalva: balta
• Perjungimo kampas: 90°
• Darbinė temperatūra: nuo -25 iki +50 °C
• Elektrinis ilgaamžiškumas: 0,5 x 10^6 operacijų
• Mechaninis ilgaamžiškumas: 0,5 x 10^6 operacijų
• Standartai: IEC/EN 60947, VDE 0660
• Gnybtų talpa: 1 x (1 - 2,5) mm² arba 2 x (1 - 2,5) mm²

Kam tinka

Šis jungiklis idealiai tinka valdymo pultų montuotojams, mašinų gamintojams ir pramonės automatizavimo specialistams, kuriems reikia kompaktiško, patikimo ir ilgaamžio sprendimo. Dėl IP65 apsaugos priekinėje dalyje jis atsparus dulkėms ir vandens purslams, todėl tinka net sudėtingomis sąlygomis.

Kaip naudoti

Jungiklis montuojamas į priekinę valdymo pulto plokštę, kurioje išpjauta 48 x 48 mm anga. Prijunkite laidininkus prie sraigtinių gnybtų, užtikrindami, kad jų skerspjūvis neviršytų 2,5 mm². Priveržkite gnybtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Prieš eksploataciją patikrinkite, ar jungiklis veikia abiejose padėtyse.

Patarimas: montuodami šį jungiklį, visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamus įrankius. Reguliariai tikrinkite gnybtų priveržimą, ypač vibracijos sąlygomis, kad išvengtumėte kontaktų atsilaisvinimo.
