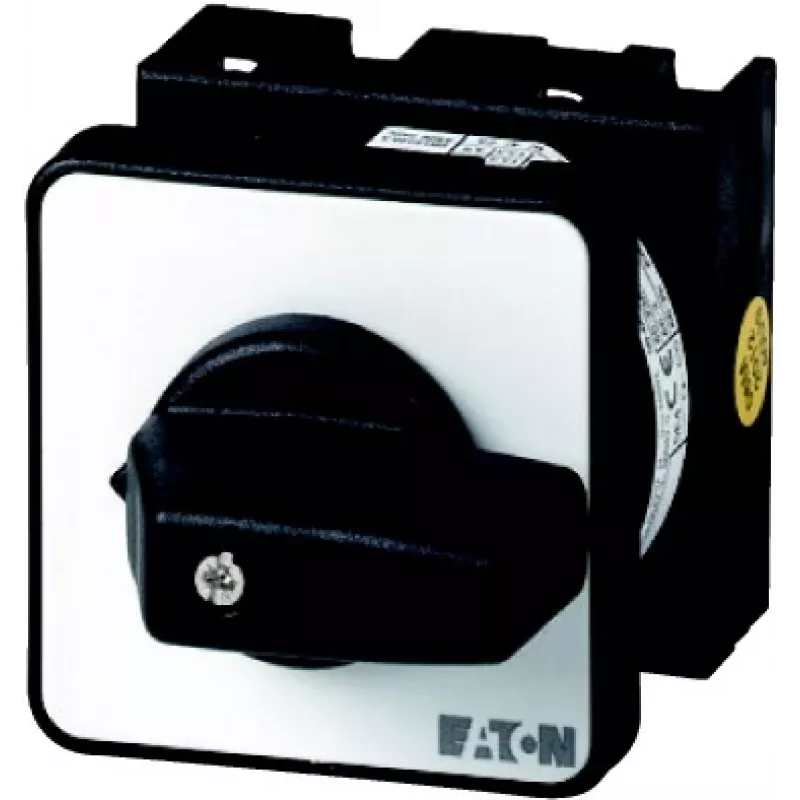

Eaton T0-2-8211/E 2 polių ON-OFF svirtinis jungiklis, 20A, 690V AC, IP65, juodas 022234

20 A esant 690 V AC ir IP65 apsaugos klasė – tai parametrai, kurie Eaton T0-2-8211/E daro patikimu pasirinkimu pramoninėms ir komercinėms elektros instaliacijoms. Šis 2 polių ON-OFF svirtinis jungiklis skirtas montuoti priekinėje plokštėje ir užtikrina aiškų grandinės atjungimą net ir sudėtingomis eksploatavimo sąlygomis.

Kam skirtas

Jungiklis idealiai tinka elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo rankinio atjungimo ar valdymo jungiklio pramoniniuose valdymo skyduose, staklėse ar komercinėje įrangoje. Jis tinka ten, kur kompaktiškas, aukštos klasės jungiklis turi būti montuojamas per plokštės išpjovą ir valdomas rankiniu būdu.

Pagrindinės savybės

• 2 polių perjungimas vienu metu atjungia abu – fazinį ir nulinį – laidininkus.
• ON-OFF svirtinis veikimas su 90° perjungimo kampu užtikrina greitą ir vienareikšmį valdymą.
• Nominali srovė 20 A (AC-21A) ir 5,5 kW galia (AC-23A, esant 400 V) reiklioms kintamosios srovės apkrovoms.
• 690 V izoliacijos įtampa ir 6 kV impulsų atsparumas – papildoma saugos atsarga.
• IP65 priekinė apsauga nuo dulkių ir vandens purškimo.
• Sraigtiniai gnybtai priima iki 2,5 mm² (arba 2 x 1,5 mm²) laidininkus.
• Atitinka IEC/EN 60947 ir VDE standartus – patikrintas patikimumas.

Specifikacijos

• Jungiklio tipas: pagrindinis / valdymo jungiklis
• Polių skaičius: 2
• Perjungimo funkcija: ON-OFF
• Nominali darbinė srovė (Ie): 20 A (AC-21A, 400 V)
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali galia (AC-23A, 400 V): 5,5 kW
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: priekinis (centrinis)
• Apsaugos laipsnis (priekis): IP65
• Prijungimas: sraigtiniai gnybtai
• Valdymo elementas: svirtis
• Valdymo elemento spalva: juoda
• Perjungimo padėčių skaičius: 2 (0-1)
• Perjungimo kampas: 90°
• Gnybtų talpa: 1 x 2,5 mm² arba 2 x 1,5 mm²
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Standartai: IEC/EN 60947, VDE

Naudojimo patarimai

Kad užtikrintumėte optimalų veikimą, įsitikinkite, kad plokštės išpjova atitinka jungiklio montavimo matmenis, o montavimo paviršius yra švarus ir lygus. Naudokite tinkamus kabelių įvadus ar gofruotus vamzdžius, kad išlaikytumėte IP65 apsaugą priekinėje dalyje. Jungdami laidus, priveržkite sraigtinius gnybtus pagal gamintojo specifikaciją, kad dėl vibracijos jie neatsilaisvintų.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar nėra įtampos. Periodiškai apžiūrėkite jungiklį, ar nėra pažeidimų ar susidėvėjimo požymių, ypač jei jis naudojamas dažnai perjungiant.
