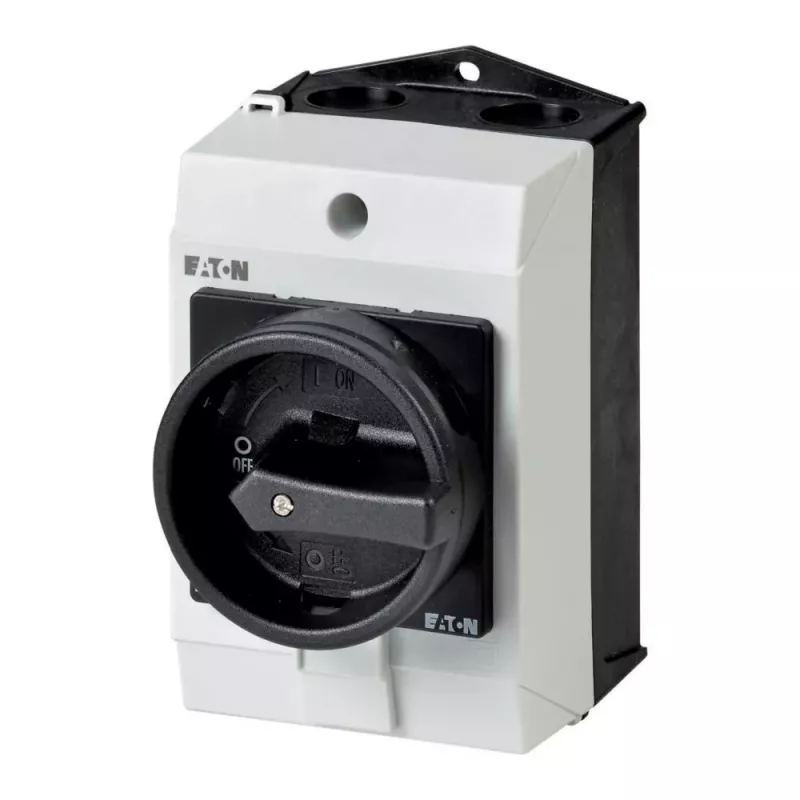

Eaton T0-1-8200/I1/SVB-SW 1 polių ON-OFF svirtinis jungiklis, 20 A, 690 V AC, IP65 priekis, juodas/baltas 207146

Kai reikia patikimo ir ilgaamžio jungiklio, kuris atlaikytų dideles elektros apkrovas pramoninėse sistemose, Eaton T0-1-8200/I1/SVB-SW yra sprendimas, kuriuo galima pasitikėti. Šis vienpolis svirtinis jungiklis užtikrina stabilų ON-OFF perjungimą net ir sudėtingomis eksploatavimo sąlygomis.

Privalumai

Jungiklio korpusas ir priekinė plokštė suprojektuoti taip, kad atlaikytų dulkes, drėgmę ir mechaninį poveikį – priekinė apsauga atitinka IP65 reikalavimus. Juoda svirtis su baltu I-0 žymėjimu leidžia akimirksniu įvertinti grandinės būseną, o 48 x 48 mm priekinė plokštė lengvai montuojama standartinėse išpjovose. Varžtiniai gnybtai užtikrina patikimą ir tvirtą laidų prijungimą.

Kam skirta

• Pramoniniams valdymo skydams
• Variklių valdymo grandinėms
• Elektros skirstymo įrenginiams
• Šildymo, vėdinimo ir oro kondicionavimo sistemoms

Pagrindinės specifikacijos

• Perjungimo funkcija: ON-OFF
• Polių skaičius: 1
• Nominali nepertraukiamoji srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali trumpojo jungimo atsparumo srovė (Icw): 0,32 kA (1 s)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: priekinis, centrinis
• Pavaros tipas: svirtis
• Pavaros spalva: juoda
• Priekinės plokštės matmenys: 48 x 48 mm
• Priekinės plokštės žymėjimas: I-0 (ON-OFF)
• Priekinės plokštės žymėjimo spalva: balta
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON, OFF)
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-3, VDE 0660 Part 107
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C

Naudojimo rekomendacijos

Montuodami šį jungiklį, įsitikinkite, kad priekinė plokštė tvirtai priglunda prie skydo paviršiaus – taip bus užtikrintas IP65 apsaugos laipsnis. Prieš jungdami laidus, patikrinkite, ar varžtiniai gnybtai yra švarūs ir tinkamai priveržti. Dėl 20 A ir 690 V AC nominalų šis jungiklis tinka įvairioms pramoninėms grandinėms, tačiau visada laikykitės vietinių elektros saugos taisyklių.
