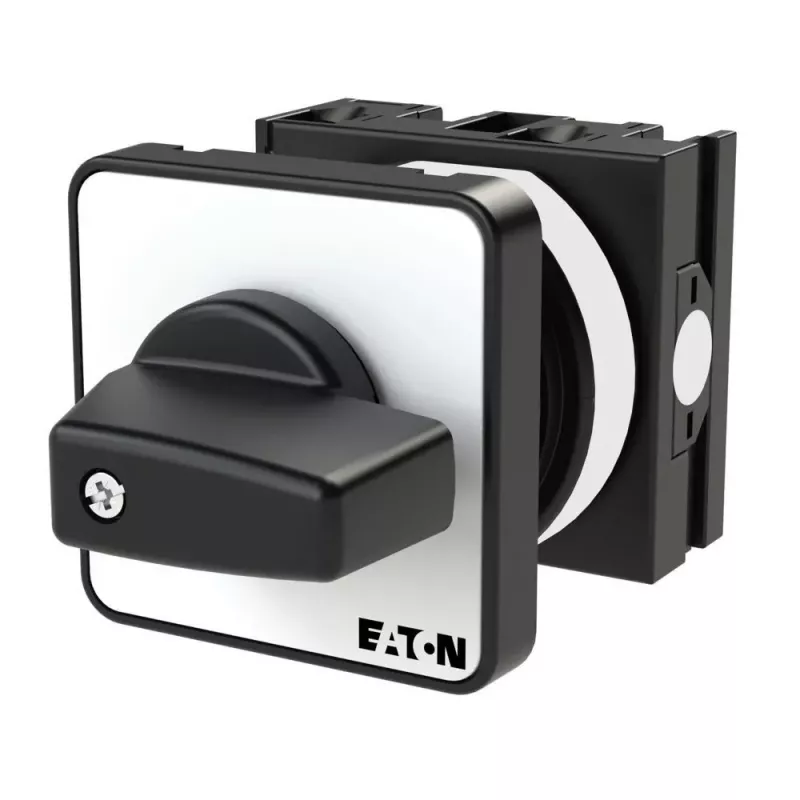

Eaton T0-1-15451/E 1 polių ON/OFF valdymo jungiklis, 20 A, 690 V AC, IP65 priekis, juoda rankena, balta plokštė 076824

Kai skydelyje ar mašinos korpuse reikia patikimo perjungimo, Eaton T0-1-15451/E yra sprendimas, kuriuo galima pasitikėti. Šis 1 polių ON/OFF valdymo jungiklis suprojektuotas taip, kad atlaikytų intensyvų naudojimą pramonės sąlygomis. Jo kompaktiška 48 x 48 mm priekinė plokštė lengvai montuojama standartinėse išpjovose, o juoda rankena ir balta plokštė su aiškiu ON/OFF žymėjimu leidžia iš karto matyti jungiklio būseną. Jungiklis skirtas 20 A srovei ir iki 690 V AC įtampai, todėl tinka variklių ir šildymo įrenginių valdymui. IP65 priekinė apsauga užtikrina atsparumą dulkėms ir vandens srovėms, o varžtiniai gnybtai – patikimą laidų prijungimą. 90° perjungimo kampas suteikia aiškų, fiksuotą perjungimo jausmą.

Privalumai profesionalams

• Patikimas 1 polių ON/OFF perjungimas su 90° kampu
• 20 A vardinė nepertraukiamoji srovė (Iu) ir 690 V AC vardinė darbinė įtampa (Ue)
• IP65 priekinė apsauga – atsparus dulkėms ir vandens srovėms
• Aiškus juodos rankenos ir baltos plokštės kontrastas su ON/OFF žymėjimu
• Varžtiniai gnybtai užtikrina saugų ir patvarų sujungimą
• Atitinka IEC/EN 60947 ir VDE 0660 standartus
• Ilgas mechaninis ( >0,4 x 10^6 operacijų) ir elektrinis ( >0,2 x 10^6 operacijų) tarnavimo laikas

Kam tinka

Šis jungiklis idealiai tinka pramonės automatizavimo specialistams, elektrikams ir techninės priežiūros inžinieriams, kurie konstruoja ar remontuoja valdymo skydus. Jis puikiai tinka variklių valdymo grandinėms, šildymo ir apšvietimo sistemoms, taip pat kaip pagrindinis mažų mašinų ir įrankių jungiklis. Dėl IP65 priekinės apsaugos jis tinka patalpoms, kuriose atliekamas plovimas aukštu slėgiu.

Pagrindinės specifikacijos

• Jungiklio tipas: Valdymo / pagrindinis jungiklis, 1 polius
• Perjungimo funkcija: ON/OFF, 90° perjungimo kampas
• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Montavimas: Įleidžiamas (priekinis), 48 x 48 mm priekinė plokštė
• Apsaugos laipsnis: IP65 priekis, IP20 gnybtai
• Rankenos spalva: Juoda; priekinė plokštė: Balta su ON/OFF užrašu
• Gnybtų tipas: Varžtiniai gnybtai
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė galia AC-23A (400 V): 5,5 kW
• Standartai: IEC/EN 60947, VDE 0660
• Mechaninis tarnavimo laikas: >0,4 x 10^6 operacijų
• Elektrinis tarnavimo laikas: >0,2 x 10^6 operacijų

Kaip naudoti

Jungiklis montuojamas į 48 x 48 mm išpjovą skydelyje ar mašinos korpuse. Prijunkite laidus prie varžtinių gnybtų, užtikrindami, kad kabelių skerspjūvis atitiktų 20 A srovę pagal vietinius elektros instaliacijos reikalavimus. Dėl 90° perjungimo kampo rankena fiksuojasi aiškiai, todėl operatorius gali lengvai nustatyti ON arba OFF padėtį. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Svarbu žinoti

Jungiklis atitinka IEC/EN 60947 ir VDE 0660 standartus, užtikrinančius suderinamumą su Europos elektros instaliacijomis. 5,5 kW vardinė galia esant 400 V AC (AC-23A) leidžia perjungti variklius iki šios galios. Visada laikykitės vietinių elektros saugos taisyklių ir naudokite tinkamo skerspjūvio kabelius.

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte kontaktų įkaitimo. Jei jungiklis naudojamas drėgnoje aplinkoje, įsitikinkite, kad priekinė plokštė sandariai priglunda prie skydo – taip išlaikysite IP65 apsaugą.
