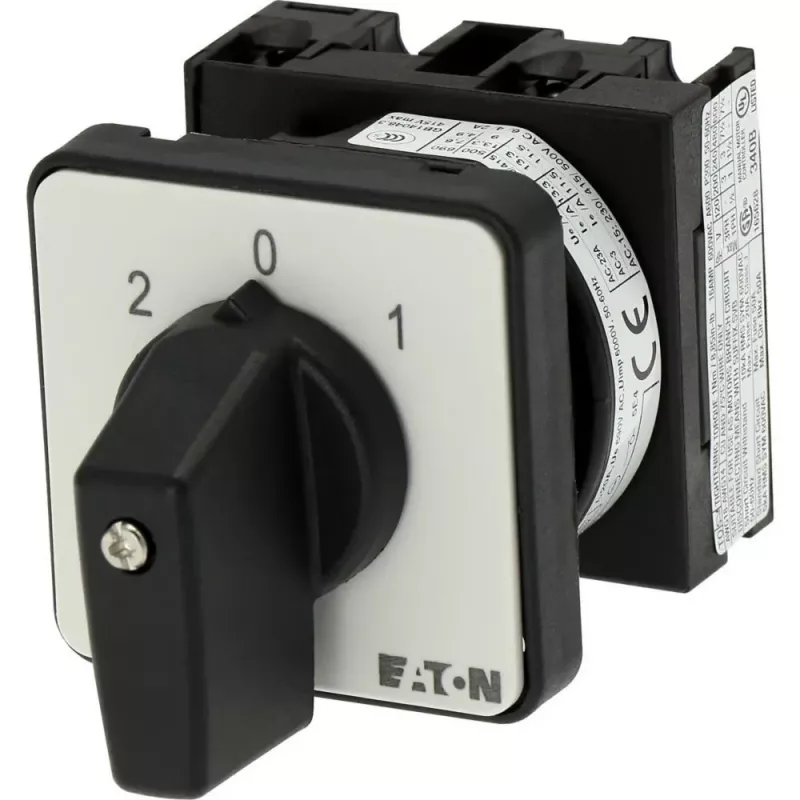

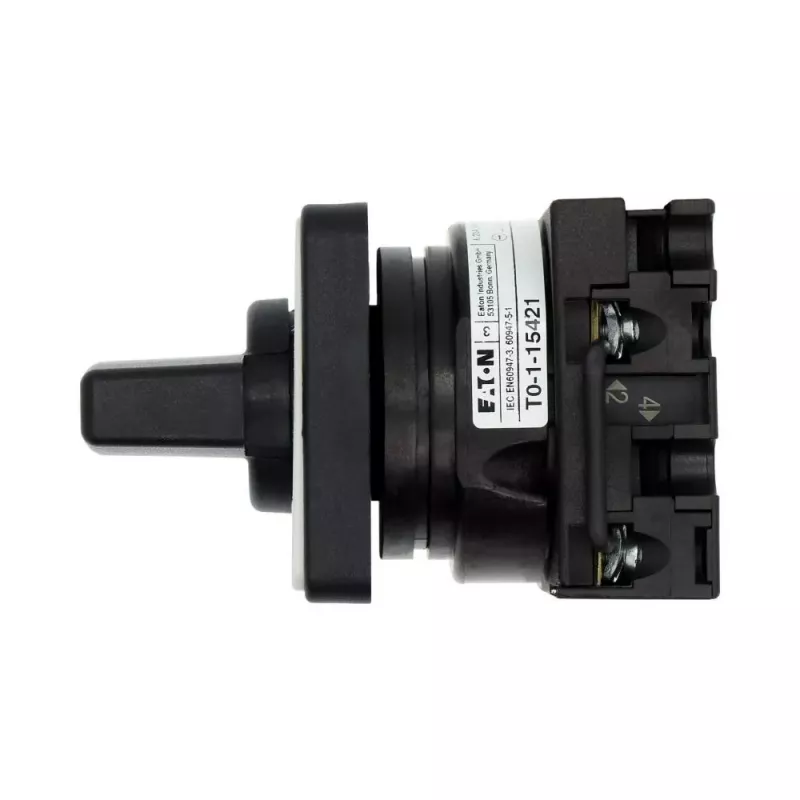

Eaton T0-1-15421/E kumštelinis jungiklis, 1 polius, ON-OFF, 20 A, 690 V AC, svirtinė rankenėlė, juodas, priekinė plokštė 48x48 mm 095806

Eaton T0-1-15421/E – tai patikimas kumštelinis jungiklis, skirtas rankiniam apkrovos atjungimui pramoninėse valdymo grandinėse. Jo kompaktiška 48 x 48 mm priekinė plokštė ir IP65 apsaugos klasė leidžia montuoti skydo priekyje ten, kur svarbus ir sandarumas, ir vietos taupymas.

Pagrindiniai privalumai

• 1 poliaus ON-OFF perjungimas su 90° svirtine rankenėle
• 20 A vardinė darbinė srovė esant 400 V AC-21A, iki 690 V AC
• Įleidžiamasis montavimas su varžtiniais gnybtais ir IP20 gnybtų apsauga
• Juoda rankenėlė ir izoliuotas korpusas saugiam darbui

Kasdienėje eksploatacijoje

Šis kumštelinis jungiklis skirtas montuoti priekiniame skydelyje – jis suteikia aiškų rankinio valdymo tašką varikliams, šildymo grandinėms ar pagalbiniam maitinimui. Svirtinė rankenėlė užtikrina ryškų perjungimo pojūtį, o varžtiniai gnybtai priima standartinius laidus be specialių įrankių.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis
• Polių skaičius: 1
• Perjungimo funkcija: ON-OFF
• Vardinė darbinė srovė (Ie): 20 A esant 400 V AC-21A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Montavimo tipas: įleidžiamasis (priekiniame skydelyje)
• Rankenėlės tipas: svirtinė
• Rankenėlės spalva: juoda

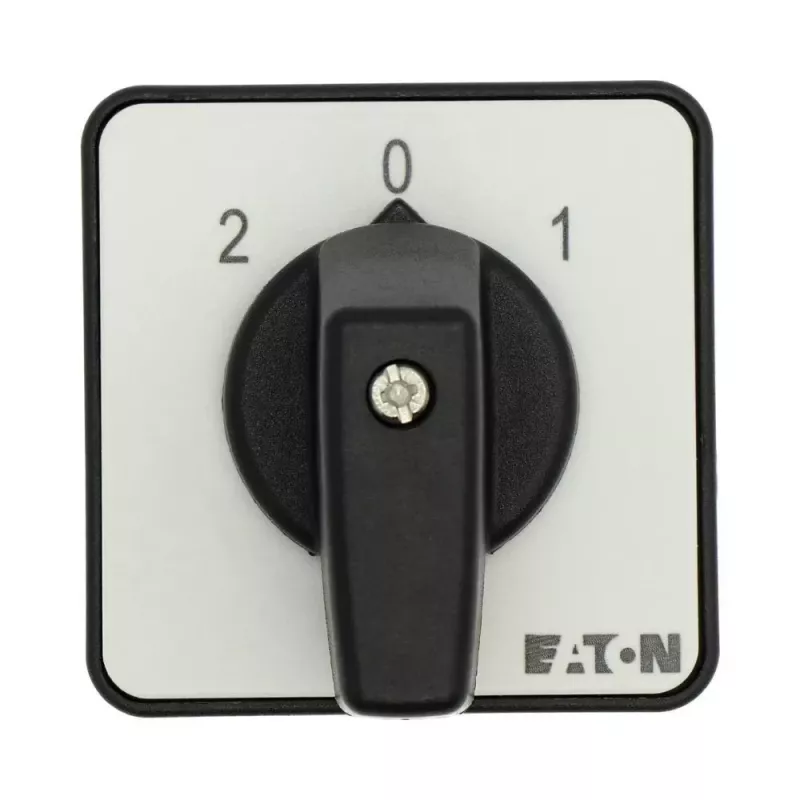

• Priekinės plokštės matmenys: 48 x 48 mm
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20

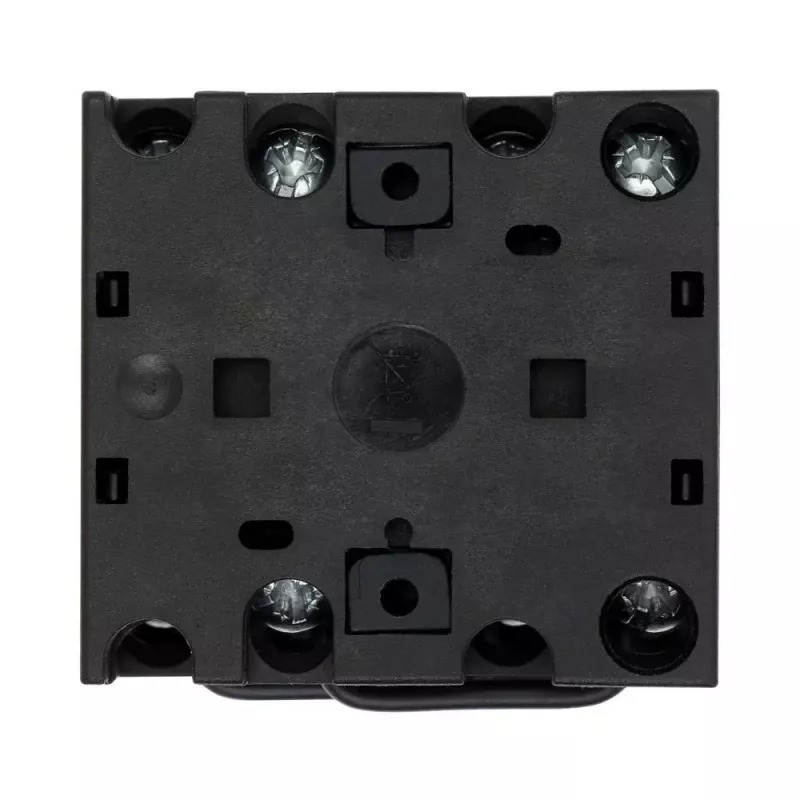

• Gnybtų tipas: varžtiniai
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Korpuso medžiaga: izoliacinė medžiaga

Kam tinka

Jungiklis rekomenduojamas mašinų gamintojams, skydų surinkėjams ir pramonės įmonių elektrikams, kuriems reikia patikimo rankinio valdymo sprendimo su sandaria priekine apsauga. Jis puikiai tinka ten, kur reikalingas aiškus ON-OFF perjungimas ir atsparumas dulkių bei drėgmės poveikiui.

Naudojimo patarimai

Montuodami priekiniame skydelyje, įsitikinkite, kad plokštė tvirtai priglunda prie paviršiaus – taip užtikrinsite IP65 apsaugą. Prieš prijungdami laidus, patikrinkite, ar varžtiniai gnybtai tvirtai laiko, ir naudokite tinkamo skerspjūvio laidus, atitinkančius 20 A srovę. Reguliariai apžiūrėkite jungiklį, ypač jei jis naudojamas dažnam perjungimui.
