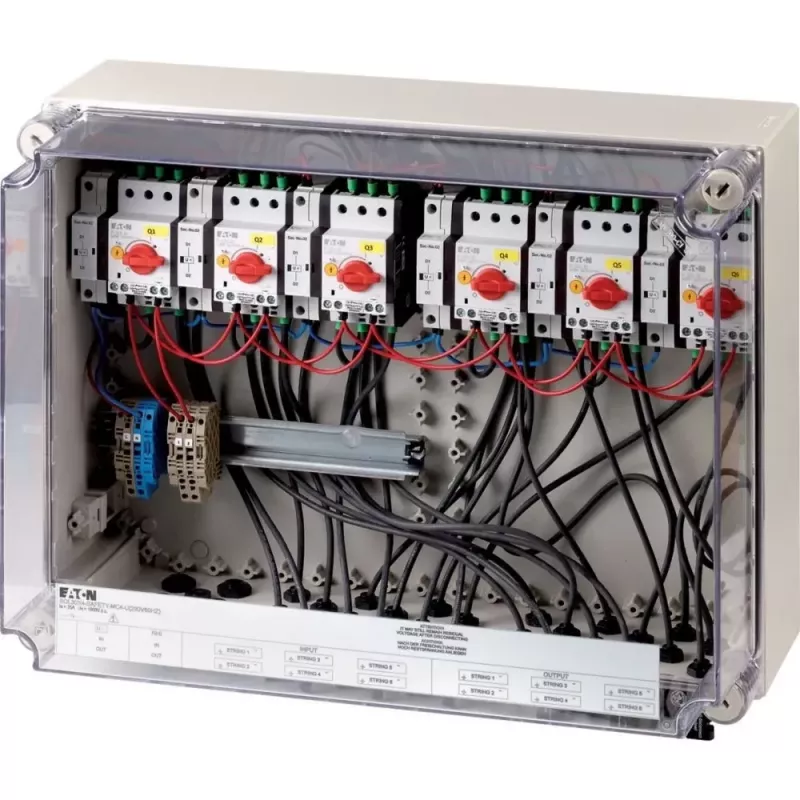

EATON SOL30X6-SAFETY-MC4-U gaisrininkų jungiklis 6 grandinėms 30A 230V 50Hz

Pirmas dalykas, kurį pastebėsite – tvirtas, UV spinduliams atsparus polikarbonato korpusas su IP65 apsauga, sukurtas ilgam tarnavimui lauko sąlygomis. Tačiau tikroji šio EATON SOL30X6-SAFETY-MC4-U vertė atsiskleidžia avarijos atveju: nuotoliniu būdu valdomas apkrovos atjungimo jungiklis per kelias sekundes išjungia iki šešių nuolatinės srovės grandinių, užtikrindamas saugų patekimą į pastatą gaisro atveju. Tai ne tik įranga, bet ir esminis saugumo elementas, padedantis laikytis šiuolaikinių fotovoltinių sistemų reikalavimų.

Kam jis skirtas

Šis jungiklis skirtas saulės elektrinių montuotojams, elektros rangovams ir sistemų savininkams, kuriems reikia patikimo avarinio atjungimo sprendimo. Jis ypač tinka ant stogų montuojamoms fotovoltinėms sistemoms – gyvenamiesiems, komerciniams ar pramoniniams pastatams, kur ugniagesiams būtina atjungti nuolatinę srovę prieš įeinant į patalpas. Taip pat idealiai tinka sistemų integratoriams, siekiantiems atitikti greito išjungimo reikalavimus ir padidinti bendrą sistemos saugumą.

Pagrindiniai privalumai

• Nuotolinis išjungimas per 230 V kintamosios srovės valdymo įtampą – galima prijungti prie centrinio avarinio sustojimo ar gaisro signalizacijos sistemos.
• Valdo iki 6 nuolatinės srovės grandinių, kurių kiekvienos vardinė srovė 30 A – tinka didelės galios saulės moduliams.
• Skirta 1000 V nuolatinės srovės įtampai – atitinka šiuolaikinių aukštos įtampos sistemų poreikius.
• Integruotos MC4 jungtys įvestyje ir išvestyje – greitas ir įrankių nereikalaujantis prijungimas.
• IP65 klasės UV spinduliams atsparus polikarbonato korpusas – patvarus montavimui lauke.
• 12 polių apkrovos atjungimo jungiklis (2 poliai kiekvienai grandinei) – visiška teigiamo ir neigiamo laidų izoliacija.
• Atitinka IEC/EN 60947-3 – garantuojamas našumas ir saugumas.

Pagrindinės specifikacijos

• Gaminio tipas: PV gaisrininkų jungiklis / nuolatinės srovės atjungimo jungiklis
• Nuolatinės srovės grandinių skaičius: 6
• Vardinė srovė vienai grandinei: 30 A
• Vardinė nuolatinės srovės įtampa: 1000 V DC
• Valdymo įtampa: 230 V AC, 50 Hz
• Atjungimo būdas: nuotolinis (pvz., dingus maitinimui, avarinis sustojimas)
• Jungtys: MC4 (įvestis ir išvestis)
• Korpuso apsauga: IP65
• Montavimas: ant sienos
• Darbinės temperatūros diapazonas: -25°C iki +50°C
• Polių skaičius: 12 (2 poliai kiekvienai grandinei)
• Perjungimo principas: apkrovos atjungimo jungiklis
• Saugumo funkcija: greitas išjungimas gaisro atveju
• Standartai: IEC/EN 60947-3
• Korpuso medžiaga: UV spinduliams atsparus polikarbonatas

Naudojimo patarimai

Jungiklį montuokite netoli saulės modulių, bet lengvai pasiekiamoje vietoje avarinėms tarnyboms. Įsitikinkite, kad valdymo grandinė prijungta prie patikimo 230 V kintamosios srovės šaltinio, kuris veikia ir avarijos metu, arba naudokite apsauginę konfigūraciją, kuri išjungia sistemą dingus maitinimui. Reguliariai tikrinkite MC4 jungčių sandarumą ir apžiūrėkite, ar nėra atmosferos poveikio požymių, kad išlaikytumėte IP65 vientisumą. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
