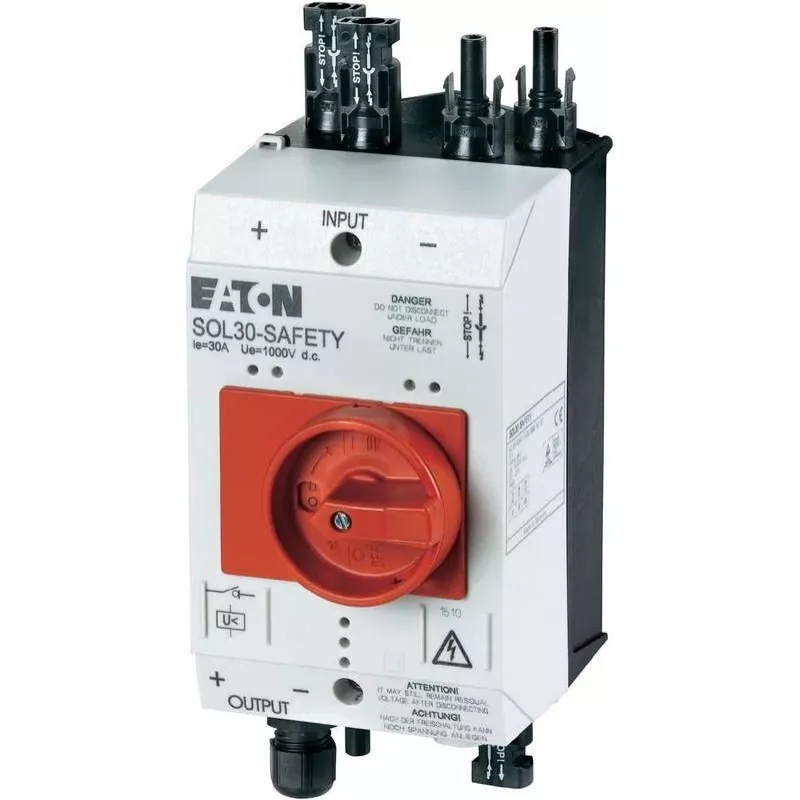

Eaton SOL30-SAFETY/2MC4-U PV priešgaisrinis saugos jungiklis, 30 A, 1000 V DC, 4 polių, 1 NO + 1 NC 144122

Eaton SOL30-SAFETY/2MC4-U – tai specializuotas priešgaisrinis saugos jungiklis, skirtas fotovoltinėms sistemoms iki 1000 V DC. Jis užtikrina visų polių atjungimą dviem PV eilėms, leisdamas greitai ir saugiai izoliuoti grandinę avarinėse situacijose.

Kodėl verta rinktis

Jungiklis atitinka IEC/EN 60947-3 ir VDE standartus, todėl atitinka fotovoltinių įrenginių reikalavimus. Tvirtas IP65 korpusas atlaiko lauko sąlygas, o fiksavimas OFF padėtyje (spyna nepridedama) padidina saugumą atliekant techninę priežiūrą.

Pagrindinės specifikacijos

• Nominali darbinė srovė: 30 A
• Nominali darbinė įtampa: 1000 V DC
• Polių skaičius: 4 (dviem PV eilėms)
• Pagalbiniai kontaktai: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Korpuso apsaugos klasė: IP65
• Montavimo tipas: viršutinis / sieninis
• Darbinė temperatūra: nuo -25°C iki +50°C
• Prijungimas: varžtiniai gnybtai
• Maks. laidininko skerspjūvis: 16 mm²
• Kabelių įvadai: paruoštos išpjovos M25/M32 kabelių sandarikliams
• Perjungimo funkcija: apkrovos pertraukiklis, DC izoliatorius
• Užrakinimo galimybė: užrakinamas OFF padėtyje (spyna nepridedama)
• Trumpojo jungimo atsparumas: 10 kA (sąlyginis)
• Perjungimo mechanizmas: sukamasis rankenėlė
• Atjungimo tipas: visų polių atjungimas
• UV atsparumas: taip

Kam tinka

• Stoginėms ir antžeminėms PV sistemoms
• Priešgaisriniams saugos atjungimo taškams
• DC pusės izoliavimui atliekant inverterio priežiūrą
• Saulės automobilių stoginėms ir integruotoms fotovoltinėms sistemoms

Naudojimo patarimai

Sukamoji rankenėlė leidžia greitai valdyti rankiniu būdu, o pagalbiniai kontaktai suteikia galimybę nuotoliniu būdu stebėti būseną. Korpusas yra atsparus UV spinduliuotei, užtikrinant ilgaamžiškumą tiesioginių saulės spindulių sąlygomis.

Patarimas: montuodami jungiklį, įsitikinkite, kad jis pasiekiamas avarinėms tarnyboms ir aiškiai pažymėtas. Reguliariai patikrinkite, ar OFF padėtyje jungiklis lengvai užrakinamas – tai užtikrins saugumą atliekant bet kokius sistemos darbus.
