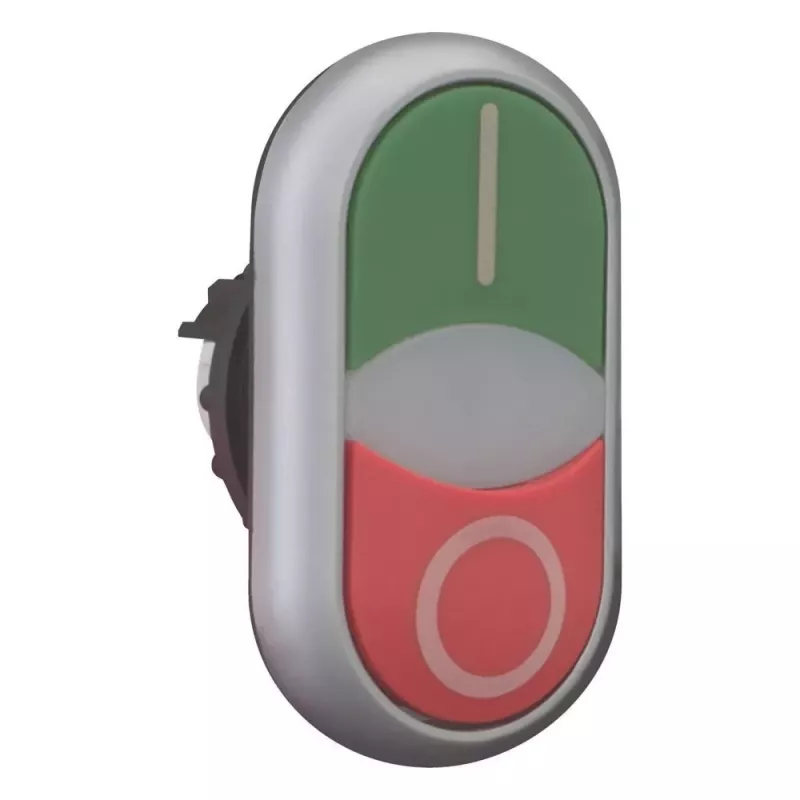

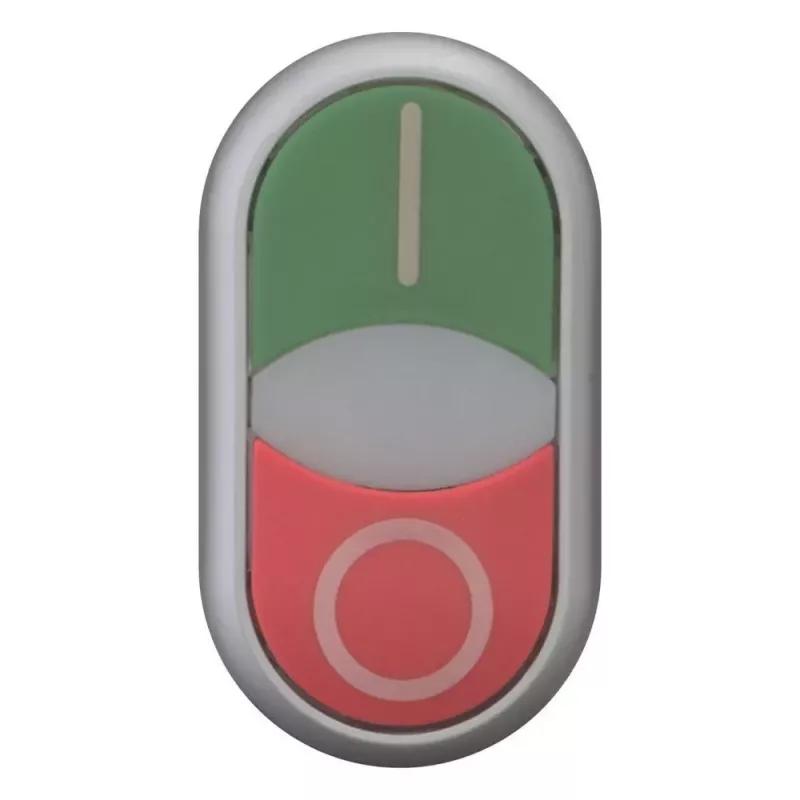

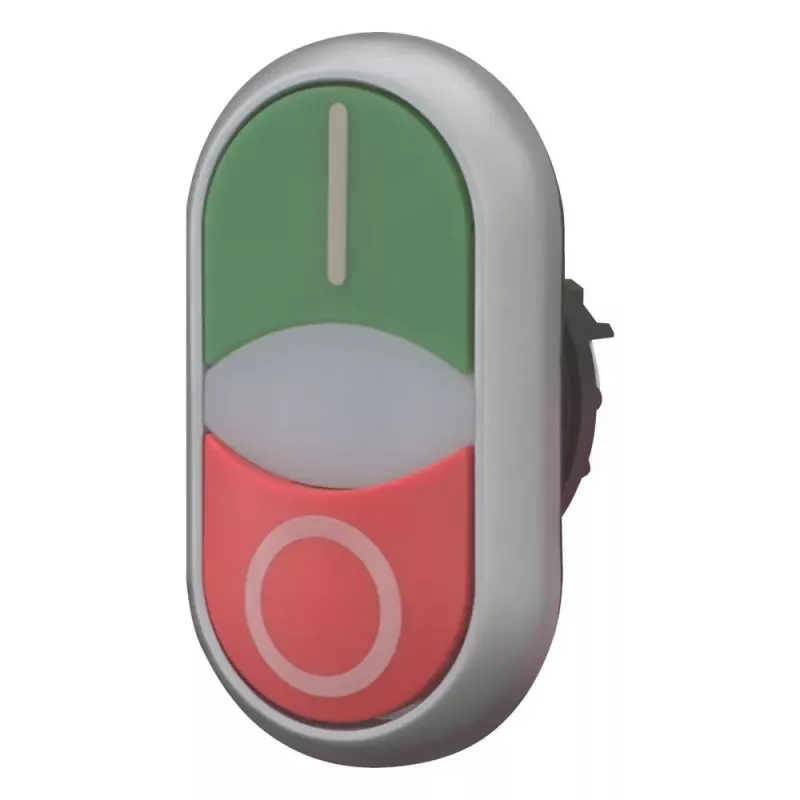

Eaton RMQ-Titan M22-DDLM-GR-X1 dvigubas mygtukas su indikatoriumi, žalias/raudonas, baltas LED, 24V AC/DC, 1NO+1NC 284830

Eaton RMQ-Titan M22-DDLM-GR-X1 – tai kompaktiškas valdymo blokas, kuriame sujungti du momentiniai mygtukai ir indikacinė lemputė, skirta 22,5 mm montavimo angai. Šis sprendimas leidžia viename įrenginyje turėti paleidimo (žalias, 1NO) ir sustabdymo (raudonas, 1NC) funkcijas bei būsenos indikaciją (baltas LED, 24 V AC/DC). Dėl aukšto apsaugos laipsnio (IP66/IP67/IP69K) priekinė dalis atspari vandens srovėms ir plovimui, todėl tinka maisto pramonės ar kitose drėgnose zonose.

Kodėl verta rinktis

• Taupo skydo plotą – du mygtukai ir indikatorius viename korpuse.
• Patikimi varžtiniai gnybtai užtikrina tvirtą laidų sujungimą.
• Mechaninis atsparumas viršija 5 milijonus operacijų.
• Modulinė RMQ-Titan serija – lengva keisti komponentus, suderinama su standartinėmis 22,5 mm angomis.
• Atitinka IEC/EN 60947 ir UL 508 standartus.

Techninė specifikacija

• Gamintojas: Eaton
• Serija: RMQ-Titan (M22)
• Modelis: M22-DDLM-GR-X1
• Prekės kodas: 284830
• Mygtukų tipas: momentiniai (grįžtantys spyruokle)
• Mygtukų spalvos: žalias (kairėje), raudonas (dešinėje)
• Indikatorius: baltas LED, 24 V AC/DC
• Kontaktų konfigūracija: žalias mygtukas 1NO, raudonas mygtukas 1NC, indikatorius 1NO
• Montavimo skersmuo: 22,5 mm
• Apsaugos laipsnis (priekis): IP66, IP67, IP69K
• Prijungimas: varžtiniai gnybtai
• Nominali izoliacijos įtampa: 500 V AC
• Darbinė temperatūra: -25…+70 °C
• Mechaninis ilgaamžiškumas: > 5 mln. operacijų

Kam tinka

Šis įrenginys skirtas pramoninės automatikos specialistams, projektuojantiems valdymo pultus, konvejerių sistemas, pakavimo įrangą ar operatoriaus darbo vietas, kuriose reikalingas paleidimo/sustabdymo valdymas su būsenos indikacija. Dėl IP69K apsaugos jis tinka ir plovimo zonose.

Naudojimo patarimai

Montuodami įsitikinkite, kad skydo anga atitinka 22,5 mm standartą. Prijunkite laidus prie varžtinių gnybtų pagal schemą: žalias mygtukas – 1NO, raudonas – 1NC, indikatorius – 1NO. Kadangi galinė dalis turi tik IP20 apsaugą, įrenkite įrenginį į tinkamą skydą ar dėžutę. Reguliariai tikrinkite kontaktų būklę ir, esant reikalui, valykite priekinį paviršių švelniu plovikliu.
