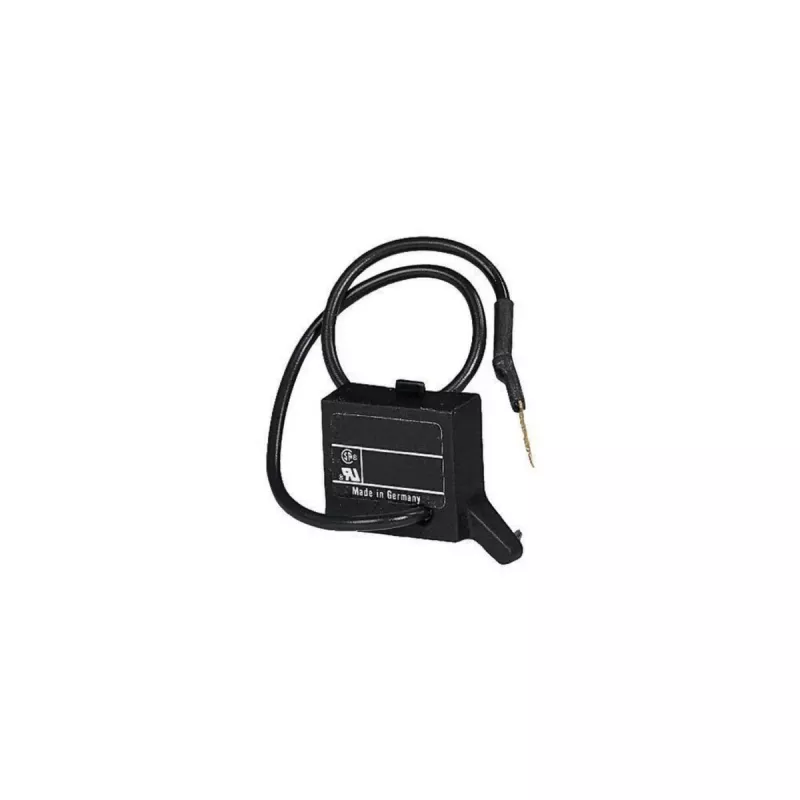

Eaton RC slopintuvas 110-250V RCDILE250 DIL kontaktoriams (046320)

Pramoninės automatikos inžinieriams ir skydų surinkėjams, dirbantiems su Eaton DIL serijos kontaktoriumi, įtampos šuoliai, atsirandantys išjungiant indukcines rites, gali sutrikdyti valdymo elektroniką ir sutrumpinti įrenginių tarnavimo laiką. Eaton RCDILE250 RC slopintuvas yra skirtas šiai problemai spręsti – jis sugeria pereinamuosius viršįtampius ir užtikrina stabilų komutavimo įrenginių darbą.

Kam skirtas

Šis gaminys skirtas elektros inžinieriams, skydų projektuotojams ir techninės priežiūros specialistams, kurie eksploatuoja Eaton DILM, DILK arba DILMP serijos kontaktorius pramoninėse valdymo sistemose. Jis tinka ten, kur būtina apsauga nuo viršįtampių ir elektromagnetinių trikdžių slopinimas: automatizavimo, mašinų gamybos ir pastatų inžinerinėse sistemose.

Pagrindinės savybės

• RC slopinimo elementas (rezistorius-kondensatorius) efektyviai slopina indukcinių įtampos viršūnių poveikį
• Platus darbinės įtampos diapazonas: 110–250 V AC/DC
• Tiesioginis montavimas ant kontaktoriaus priekinės dalies – papildomų laidų nereikia
• Suderinamas su Eaton DILM, DILK ir DILMP serijų kontaktoriumi
• Kompaktiškas plastikinis korpusas taupo vietą skydelyje
• Atitinka IEC/EN 60947 standartus

Specifikacijos

• Gaminio tipas: RC slopintuvas
• Nominali darbinė įtampa AC: 110–250 V
• Nominali darbinė įtampa DC: 110–250 V
• Slopinimo tipas: RC elementas
• Montavimo tipas: tiesioginis kištukinis (priekinis)
• Prijungimo tipas: kištukinis
• Korpuso medžiaga: plastikas
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947
• Paskirtis: kontaktorių ričių viršįtampių slopinimas

Kaip naudoti

RCDILE250 slopintuvas montuojamas tiesiogiai ant kontaktoriaus priekinės dalies, kur yra specialus lizdas. Prieš montavimą įsitikinkite, kad kontaktoriaus ritės nominali įtampa patenka į 110–250 V AC/DC diapazoną. Prijungimas atliekamas be papildomų laidų – įrenginys tiesiog įstatomas į vietą. Rekomenduojama laikytis gamintojo instaliacijos nurodymų ir naudoti tik su nurodytomis DIL serijomis.

Patarimas: jei kontaktoriaus ritė maitinama 230 V AC, RCDILE250 bus tinkamas pasirinkimas. Prieš užsakydami patikrinkite savo kontaktoriaus modelį ir ritės įtampą – tai užtikrins ilgaamžiškumą ir patikimą apsaugą nuo viršįtampių.
