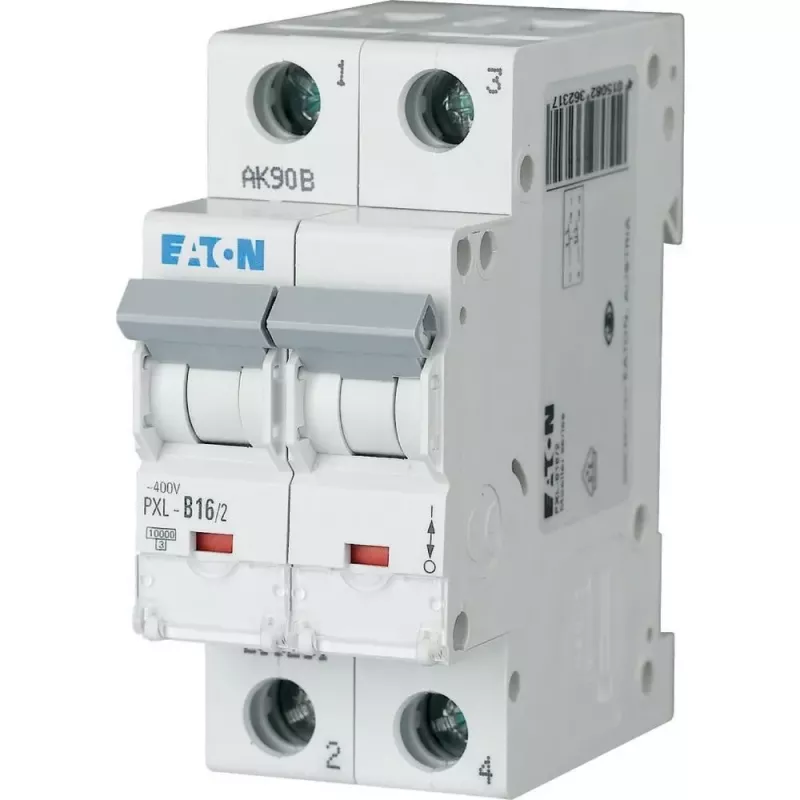

Eaton PXL-B16/2 automatinis jungiklis, 16 A, 2 polių, B tipo, 10 kA, 230/400 V AC, DIN bėgiui 236231

Kai reikia patikimos apsaugos nuo perkrovos ir trumpojo jungimo, Eaton PXL-B16/2 su 10 kA pertraukimo galia užtikrina stabilumą net ir reikliose komercinėse bei gyvenamosiose instaliacijose. Šis dvipolis automatinis jungiklis su B tipo charakteristika (3–5 In) skirtas apsaugoti grandines iki 16 A, o kompaktiškas 2 modulių plotis leidžia taupyti vietą skirstomojoje spintoje.

Kodėl verta rinktis

• Didelė pertraukimo galia (10 kA): patikimai suveikia esant didelėms trumpojo jungimo srovėms.
• B tipo charakteristika: apsaugo nuo perkrovų ir trumpųjų jungimų esant vidutinėms įjungimo srovėms.
• Dvipolis perjungimas: atjungia tiek fazę, tiek nulį – tai padidina saugą.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +50 °C.
• Ilgas tarnavimo laikas: 20 000 mechaninių ir 10 000 elektrinių operacijų.

Techninė informacija

• Nominali srovė: 16 A
• Polių skaičius: 2
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Nominali trumpojo jungimo pertraukimo galia (Icn): 10 kA
• Suveikimo charakteristika: B tipo (3–5 In)
• Montavimas: DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis su korpusu)
• Gnybtų talpa: 1–25 mm² (viela/susukta)
• Energijos ribojimo klasė: 3
• Atitinka standartą: IEC/EN 60898-1
• Nominali impulsinė atsparumo įtampa (Uimp): 4 kV
• Nominali izoliacijos įtampa (Ui): 440 V
• Prijungimas: varžtiniai gnybtai
• Modulio plotis: 2 TE (35 mm)
• Mechaninis ilgaamžiškumas: 20 000 operacijų
• Elektrinis ilgaamžiškumas: 10 000 operacijų

Kam tinka

Šis automatinis jungiklis rekomenduojamas elektrikams, projektuotojams ir įmonėms, kurios diegia ar atnaujina skirstomąsias spintas biuruose, parduotuvėse, gamybinėse patalpose ar gyvenamuosiuose pastatuose. Dvipolis sprendimas ypač naudingas ten, kur reikalinga visapusė grandinės izoliacija.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgio (EN 60715). Prijunkite laidininkus prie varžtinių gnybtų, užtikrindami, kad jų skerspjūvis atitiktų 1–25 mm² diapazoną. Prieš įjungdami maitinimą patikrinkite, ar jungiklis tinkamai užfiksuotas, o grandinė atitinka nominalią 16 A srovę. Esant poreikiui, naudokite papildomus priedus, tokius kaip pagalbiniai kontaktai ar skirstomieji tilteliai.

Mūsų nuomonė

Patikimas 16 A automatinis jungiklis su 10 kA pertraukimo galia – idealus sprendimas, kai skirstomojoje spintoje svarbus ir našumas, ir vietos taupymas. Ilgas tarnavimo laikas ir atitiktis IEC/EN 60898-1 standartui užtikrina ilgalaikę vertę.
