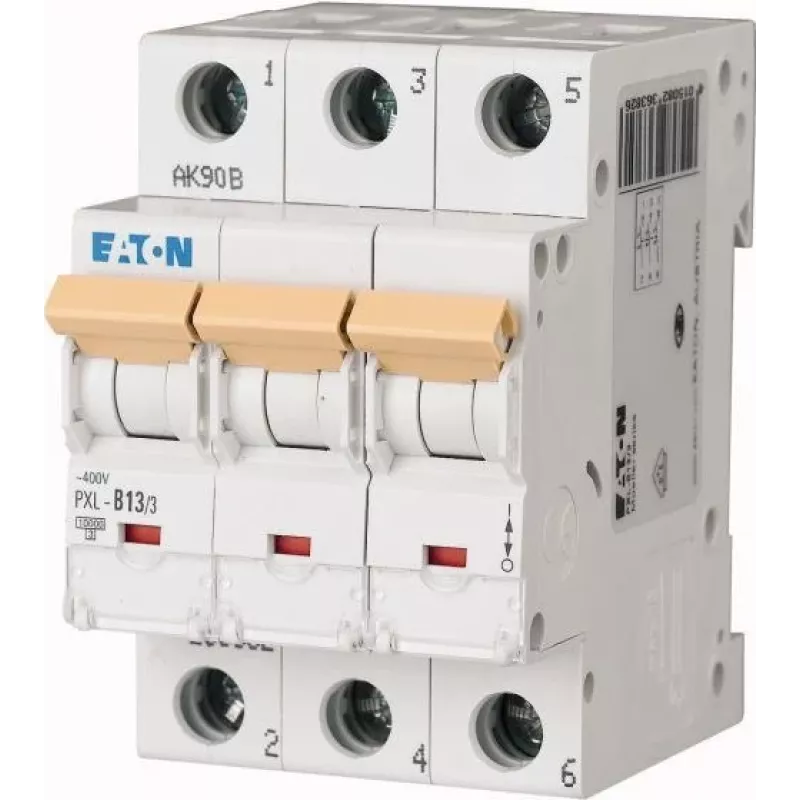

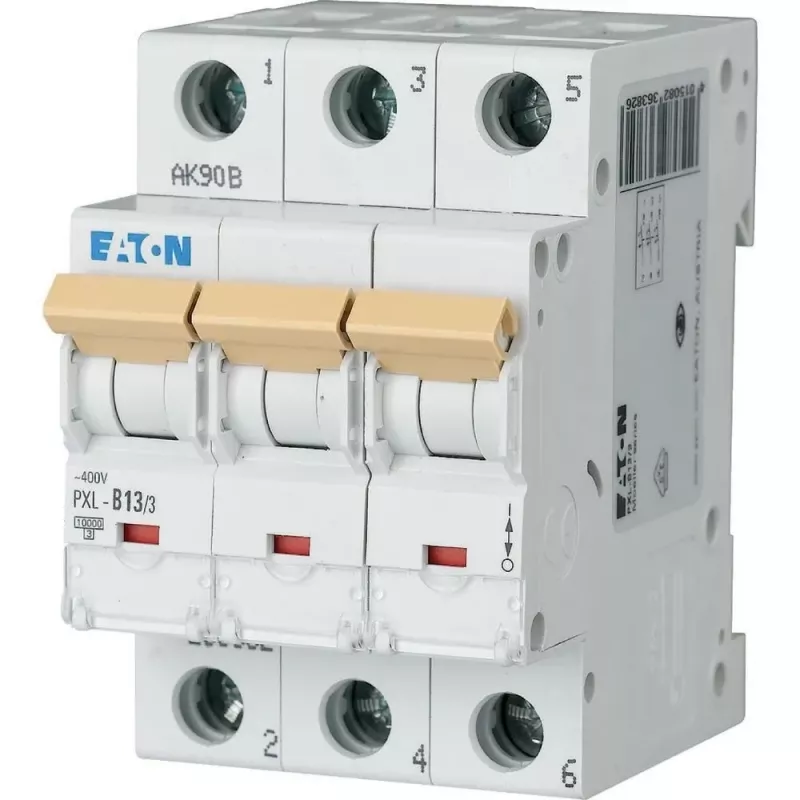

Eaton PXL-B13/3 automatinis jungiklis (MCB), 3 polių, 13 A, B charakteristika, 10 kA, DIN bėgelis 236382

Trifazių grandinių apsauga nuo perkrovos ir trumpojo jungimo reikalauja kompaktiško ir patikimo sprendimo, kuris tilptų standartiniame DIN bėgelio skydelyje. Eaton PXL-B13/3 – tai 3 polių automatinis jungiklis, užtikrinantis patikimą apsaugą esant 13 A vardinei srovei ir B charakteristikai, tinkančiai grandinėms su vidutinėmis įjungimo srovėmis.

Kodėl verta rinktis

• Kompaktiškas 3 modulių plotis – taupo vietą skydelyje
• 10 kA pertraukimo geba – patikima apsauga net ir didelių trumpojo jungimo srovių atveju
• Varžtiniai gnybtai priima 1–25 mm² laidininkus – paprastas montavimas
• B charakteristika – optimali rezidentinėms ir komercinėms grandinėms su vidutinėmis įjungimo srovėmis
• Atitinka IEC/EN 60898-1 standartą – kokybė ir saugumas

Techninė specifikacija

• Polių skaičius: 3
• Vardinė srovė: 13 A
• Charakteristika: B
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Pertraukimo geba (Icn): 10 kA
• Montavimas: DIN bėgelis
• Plotis: 3 moduliai (TE)
• Apsaugos laipsnis: IP20 (gnybtai)
• Gnybtų talpa: 1–25 mm²
• Standartas: IEC/EN 60898-1
• Elektros tarnavimo laikas: 10 000 operacijų
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Darbinė temperatūra: -25 °C iki +50 °C
• Užterštumo laipsnis: 2

Kam tinka

Šis automatinis jungiklis skirtas elektrikams ir skydų surinkėjams, montuojantiems trifazes grandines gyvenamuosiuose ir komerciniuose pastatuose. Jis puikiai tinka apšvietimo grandinėms, valdymo grandinėms ir kitoms apkrovoms su vidutinėmis įjungimo srovėmis. Dėl kompaktiško 3 modulių pločio jis idealiai tinka skydeliams, kuriuose ribota vieta.

Naudojimas

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš jungdami įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius laidus prie atitinkamų gnybtų, o neutralų – prie N gnybto (jei reikia). Priveržkite gnybtus reikiamu sukimo momentu. Įrenginys automatiškai atjungia grandinę, kai srovė viršija nustatytą ribą arba įvyksta trumpasis jungimas.

Patarimas: montuodami šalia kitų automatinių jungiklių, palikite bent vieno modulio tarpą šilumos išsiskyrimui, ypač jei grandinė ilgai veikia esant didelei apkrovai. Reguliariai tikrinkite jungiklio veikimą naudodami testavimo mygtuką (jei yra) ir įsitikinkite, kad gnybtai tvirtai priveržti.
