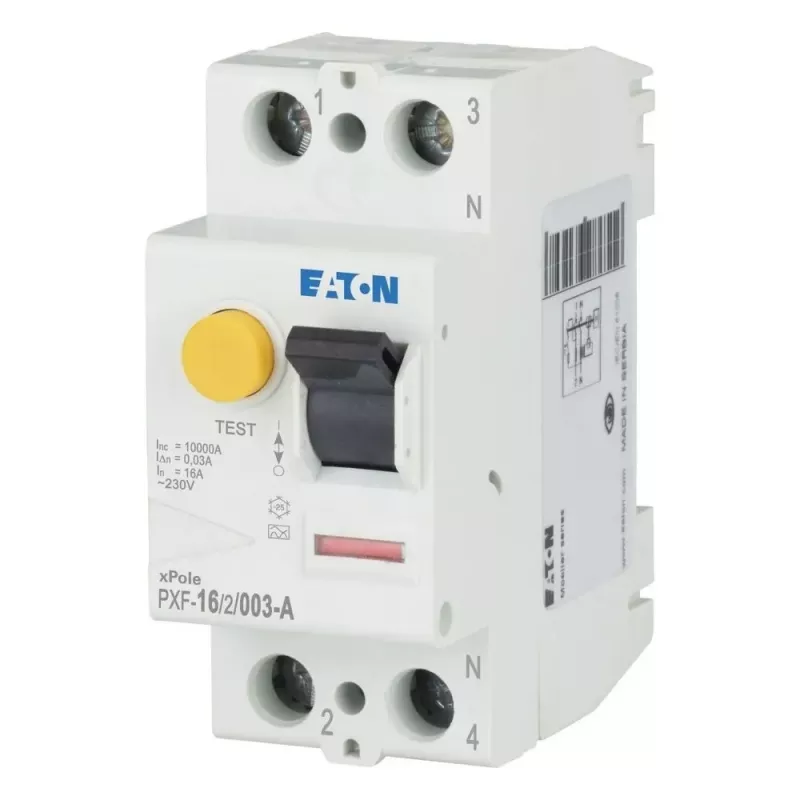

Eaton PXF-16/2/003-A liekamosios srovės automatinis jungiklis (RCCB), 2 polių, 16 A, 30 mA, A tipo, 230 V AC 236730

Eaton PXF-16/2/003-A – tai dviejų polių liekamosios srovės automatinis jungiklis, kurio konstrukcija užtikrina patikimą apsaugą nuo elektros smūgio ir gaisro pavojaus. Šis įrenginys montuojamas DIN bėgelyje ir pasižymi kompaktiška 2 modulių (35 mm) konstrukcija, taupančia vietą skirstomuosiuose skyduose.

Kodėl verta rinktis

Jungiklis skirtas aptikti 30 mA liekamąją srovę ir akimirksniu atjungti grandinę, taip apsaugant žmones bei įrangą. A tipo liekamosios srovės jutiklis reaguoja tiek į kintamąją, tiek į pulsuojančiąją nuolatinę liekamąją srovę, todėl tinka šiuolaikiniams elektros prietaisams su elektroniniais maitinimo šaltiniais. 10 kA trumpojo jungimo atjungimo geba užtikrina patikimą veikimą net ir esant didelėms trumpojo jungimo srovėms.

Techniniai duomenys

• Polių skaičius: 2
• Vardinė srovė (In): 16 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A
• Vardinė įtampa (Un): 230 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo atjungimo geba (Icn): 10 kA
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Darbinė temperatūra: nuo -25 iki +40 °C
• Gnybtų talpa (vientisos/daugiasruogės): 1,5–25 mm²
• Atjungimo charakteristika: momentinė
• Elektrinis ilgaamžiškumas: 10 000 veikimo ciklų
• Mechaninis ilgaamžiškumas: 20 000 veikimo ciklų
• Modulio plotis: 2 moduliai (35 mm)
• Viršįtampių kategorija: III
• Užterštumo laipsnis: 2

Kam tinka

• Gyvenamųjų patalpų elektros instaliacijai
• Komercinių objektų skirstomiesiems skydams
• Kištukinių lizdų ir apšvietimo grandinių apsaugai
• Esamų instaliacijų atnaujinimui, siekiant atitikti saugos reikalavimus

Naudojimo patarimai

Montuodami šį RCCB, įsitikinkite, kad jis tinkamai pritvirtintas prie DIN bėgelio ir kad fazinis bei nulinis laidininkai prijungti prie atitinkamų gnybtų. Prieš įjungdami maitinimą, patikrinkite, ar gnybtų varžtai tinkamai priveržti. Reguliariai testuokite įrenginį naudodami bandymo mygtuką (test), kad įsitikintumėte, jog jis veikia tinkamai. Atminkite, kad RCCB neatlieka viršsrovių apsaugos funkcijos – ją turi užtikrinti atskiras automatinis jungiklis.
