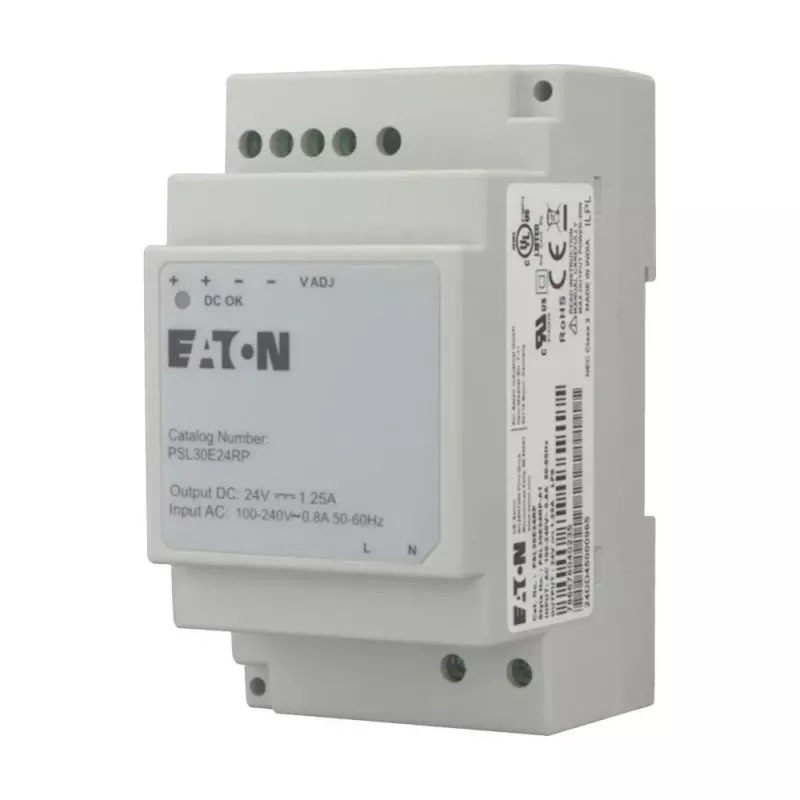

Eaton PSL30E24RP vienfazis maitinimo šaltinis 30W 24V DC DIN bėgiui EP-401403

30 W galia, 24 V DC išėjimas ir 85–264 V AC įėjimo diapazonas – Eaton PSL30E24RP vienfazis maitinimo šaltinis, montuojamas ant DIN bėgio, užtikrina stabilų maitinimą pramoninėse valdymo spintose.

Kodėl verta rinktis

• Universalus įėjimas: 85–264 V AC, 47–63 Hz, vienfazis – tinka įvairiems tinklams.
• 30 W išėjimo galia esant 24 V DC ir 1,25 A srovei.
• DIN bėgio montavimas (TS-35/7.5 arba TS-35/15) – greitas įrengimas.
• Naudingumas >85 % esant 230 V AC pilnai apkrovai.
• Apsaugos: nuo perkrovos (105–150 % vardinės srovės), trumpojo jungimo (hiccup režimas), viršįtampio (29–33 V).
• Darbo temperatūra: nuo -25 °C iki +70 °C.
• Bangavimas ir triukšmas: <100 mVpp.
• Sertifikatai: CE, UL 508, cUL, TUV, RoHS.

Kam tinka

Šis maitinimo šaltinis skirtas inžinieriams, automatizavimo specialistams ir pramonės įmonėms, kurioms reikia patikimo 24 V DC maitinimo valdymo spintose, mašinose ar jutiklių grandinėse. Dėl kompaktiško korpuso ir IP20 apsaugos klasės jis lengvai integruojamas į esamas sistemas.

Techniniai duomenys

• Išėjimo galia: 30 W
• Išėjimo įtampa: 24 V DC
• Išėjimo srovė: 1,25 A
• Įėjimo įtampos diapazonas: 85–264 V AC
• Įėjimo dažnis: 47–63 Hz
• Fazių skaičius: vienfazis
• Montavimas: DIN bėgis (TS-35/7.5 arba TS-35/15)
• Naudingumas: >85 % esant 230 V AC pilnai apkrovai
• Apsaugos klasė: IP20
• Darbo temperatūra: nuo -25 °C iki +70 °C
• Apsauga nuo perkrovos: taip (105–150 % vardinės srovės)
• Apsauga nuo trumpojo jungimo: taip (hiccup režimas)
• Apsauga nuo viršįtampio: taip (29–33 V)
• Įėjimo jungtys: varžtiniai gnybtai
• Išėjimo jungtys: varžtiniai gnybtai
• Aušinimas: laisva oro konvekcija
• Sertifikatai: CE, UL 508, cUL, TUV, RoHS
• Bangavimas ir triukšmas: <100 mVpp

Naudojimas

Prijunkite įėjimo maitinimą prie varžtinių gnybtų, laikydamiesi poliškumo ir įtampos diapazono. Išėjime gausite stabilų 24 V DC maitinimą, tinkantį maitinti jutiklius, reles, PLC modulius ar kitus 24 V DC prietaisus. Dėl laisvos oro konvekcijos aušinimo nereikia papildomų ventiliatorių, tačiau būtina užtikrinti pakankamą oro cirkuliaciją spintoje.

Patarimai

Montuodami ant DIN bėgio, palikite bent 10 mm tarpą aplink korpusą, kad užtikrintumėte tinkamą vėdinimą. Periodiškai patikrinkite, ar varžtiniai gnybtai tvirtai priveržti – tai padės išvengti kontaktų perkaitimo ir prailgins įrenginio tarnavimo laiką.
