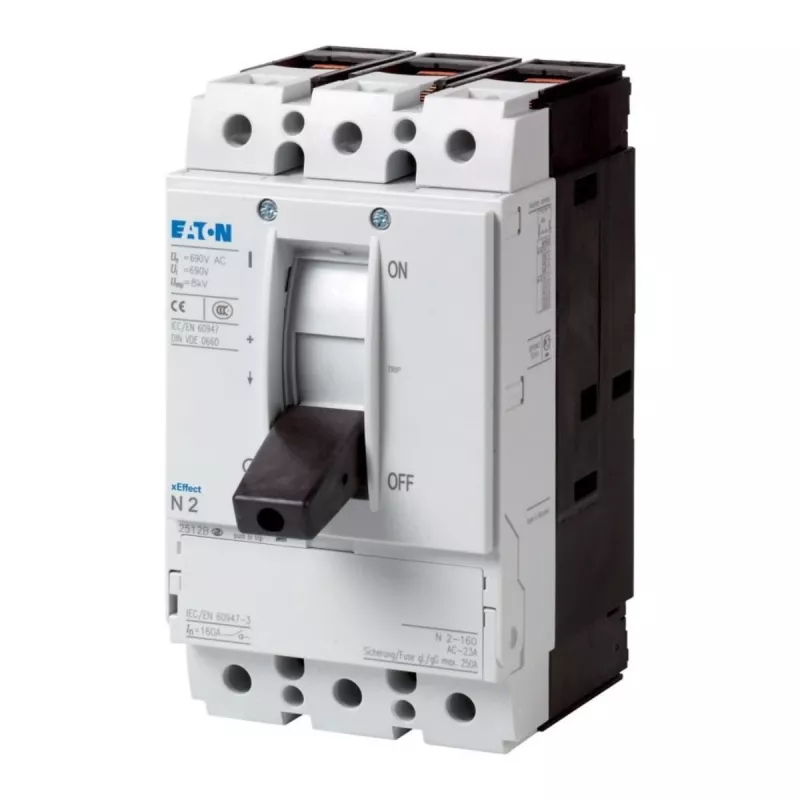

Eaton PN2-250 3 polių pagrindinis jungiklis 250 A 266007

Pramonės elektros skirstymo skydų projektuotojams ir montuotojams, kuriems reikia patikimo bei ilgaamžio pagrindinio jungiklio, skirtas Eaton PN2-250. Šis 3 polių jungiklis, vardinis 250 A, užtikrina saugų atskyrimą ir perjungimą AC-23A režimu esant 400 V įtampai.

Privalumai

Didelis pertraukimo pajėgumas – 10 kA esant 690 V – leidžia naudoti įrenginiuose, kuriuose reikalingas patikimas trumpojo jungimo atlaikymas. Priekinis montavimas supaprastina instaliaciją skirstymo spintose, o varžtiniai gnybtai priima iki 120 mm² laidininkus, todėl jungiklis tinka tiek naujiems, tiek modernizuojamiems projektams.

Kam skirta

• Pagrindinis jungiklis skirstymo lentynose
• Atskyrimo jungiklis variklių grandinėse
• Pramoniniai valdymo skydai

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 250 A (AC-23A, 400 V)
• Vardinė darbinė įtampa: 690 V AC
• Vardinė impulsinė atlaikomoji įtampa: 8 kV
• Vardinis trumpojo jungimo įjungimo/atjungimo pajėgumas: 10 kA esant 690 V
• Polių skaičius: 3
• Montavimas: priekinis
• Prijungimas: varžtiniai gnybtai, maks. 120 mm²
• Darbinė temperatūra: nuo -25 °C iki +50 °C

Naudojimas

Jungiklis montuojamas priekinėje skydo plokštėje. Norint valdyti iš išorės, reikalinga tinkama rankena ir velenas (nepridedami). Būtina užtikrinti, kad korpusas suteiktų atitinkamą apsaugą priekinei daliai, ypač jei įrenginys veikia dulkėtoje ar drėgnoje aplinkoje.

Patarimas: prieš montuodami įsitikinkite, kad grandinė atjungta nuo maitinimo. Naudokite tik tinkamo skerspjūvio laidus ir priveržkite gnybtus reikiamu sukimo momentu, kad būtų išvengta perkaitimo. Reguliariai tikrinkite jungiklio būklę – tai prailgins jo tarnavimo laiką.
