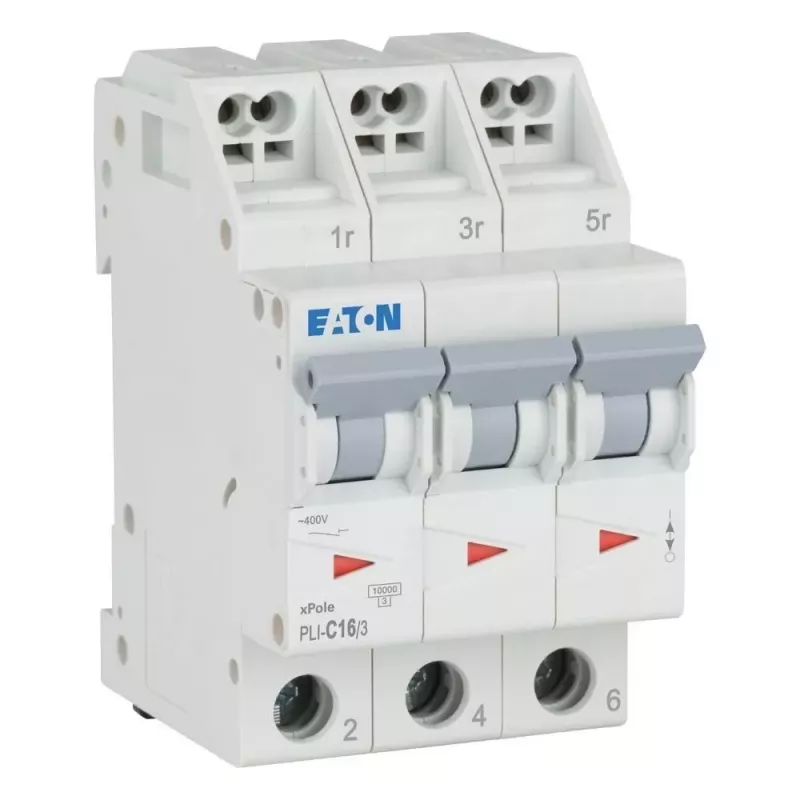

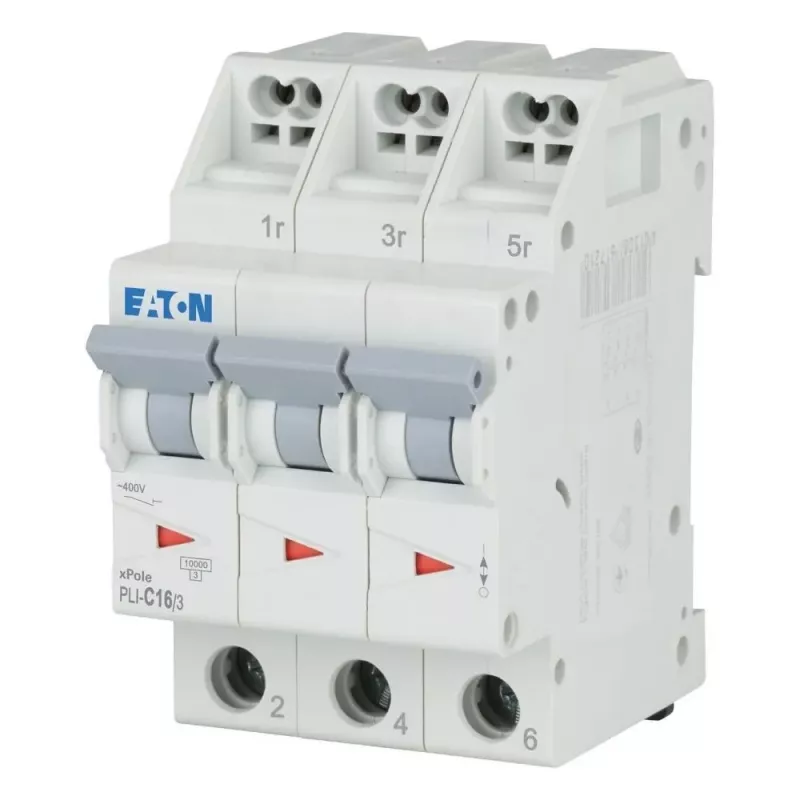

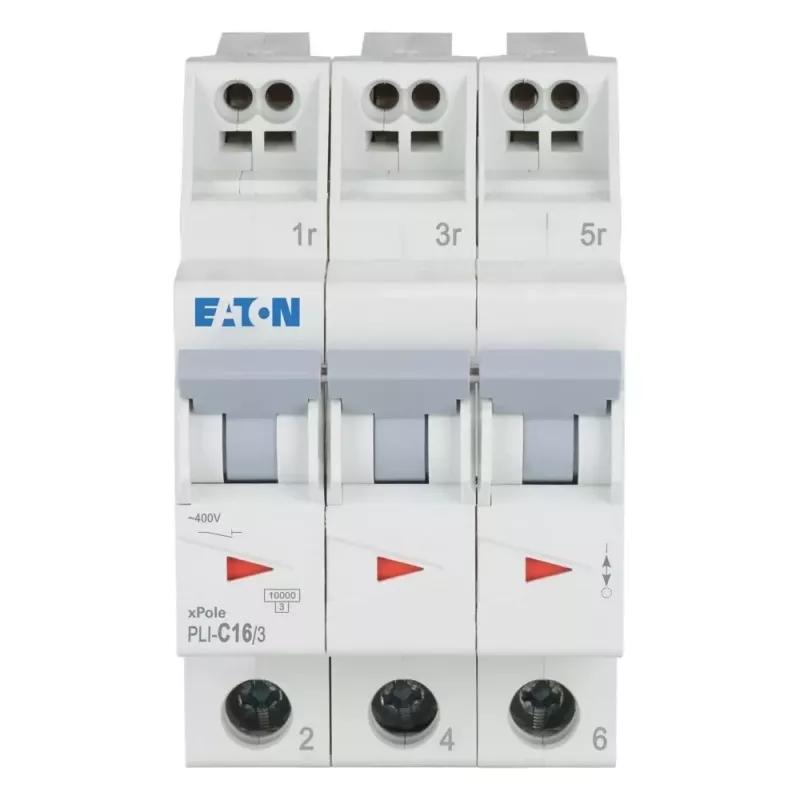

Eaton PLI-C16/3 automatinis grandinės pertraukiklis C tipo 16A 3 polių 101321

Eaton PLI-C16/3 – tai 3 polių automatinis grandinės pertraukiklis, skirtas patikimai apsaugoti trifazes grandines nuo perkrovos ir trumpojo jungimo. C tipo charakteristika užtikrina atsparumą vidutinėms įjungimo srovėms, todėl įrenginys idealiai tinka apšvietimo, valdymo grandinėms ir mažiems varikliams komercinėse bei pramoninėse sistemose.

Kam skirtas

Elektrikams, skydų gamintojams ir techninės priežiūros specialistams, kuriems reikia patikimos grandinių apsaugos skirstomuosiuose skyduose ir valdymo spintose. Montuojamas ant DIN bėgelio pagal EN 60715.

Pagrindinės savybės

• 3 polių konstrukcija trifazėms grandinėms
• Vardinė srovė: 16 A
• Suveikimo charakteristika: C tipo (momentinis suveikimas esant 5–10 kartų vardinei srovei)
• Vardinė įtampa: 400 V AC
• Jungimo galia: 4,5 kA pagal EN 60898-1
• Energijos ribojimo klasė 3
• Sraigtiniai gnybtai standiems laidininkams iki 35 mm² ir lankstiems iki 25 mm²

Specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 16 A
• Suveikimo charakteristika: C tipo
• Vardinė įtampa (AC): 400 V
• Vardinė jungimo galia (Icn): 4,5 kA (EN 60898-1)
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (korpusas): IP40 (su dangteliu)
• Gnybtų talpa (standūs): 1–35 mm²
• Gnybtų talpa (lankstūs): 1–25 mm²
• Atitiktis standartams: EN 60898-1, IEC 60898-1
• Elektrinė tarnavimo trukmė: >10 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: >20 000 perjungimo ciklų
• Aplinkos darbinė temperatūra: nuo -25 iki +75 °C
• Jungties tipas: sraigtiniai gnybtai
• Viršįtampių kategorija: III

Naudojimo patarimai

Įrengimą turi atlikti kvalifikuotas elektrikas, užtikrinant apsaugos koordinavimą su priešsrove. Jei grandinėje yra dideli įjungimo srovės šuoliai, apsvarstykite D tipo charakteristikos pertraukiklį.

Patarimas: prieš montuodami patikrinkite, ar grandinės vardinė srovė neviršija 16 A, ir palikite pakankamai vietos šilumos išsiskyrimui skydelyje.
