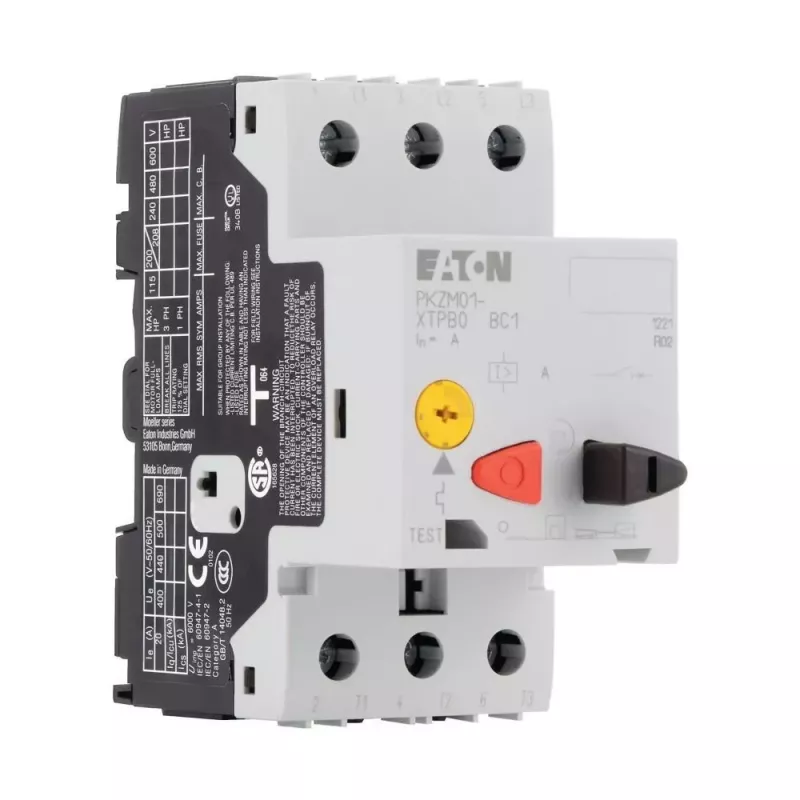

EATON PKZM01-16 variklio apsaugos automatinis jungiklis, 16 A, 7,5 kW, 3 polių, su mygtuku 283390

Kai gamybinėse linijose ar siurblių grupėse reikia patikimos variklių apsaugos, EATON PKZM01-16 tampa standartiniu pasirinkimu. Šis 3 polių termomagnetinis automatinis jungiklis skirtas varikliams iki 7,5 kW ir užtikrina 50 kA trumpojo jungimo pertraukimo galią esant 400 V įtampai.

Kodėl verta rinktis

• Aukšta pertraukimo galia (50 kA prie 400 V) – didesnis saugumas ir mažesnė įrangos sugadinimo rizika.
• Reguliuojamas šiluminis atleidiklis nuo 10 A iki 16 A – tikslus prisitaikymas prie variklio vardinės srovės.
• Kompaktiškas korpusas, tvirtinamas ant DIN bėgelio arba varžtais – taupo vietą valdymo spintose.
• Mygtukinis valdymas – paprasta ir aiški rankinė ON/OFF operacija.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +55 °C – tinka įvairioms aplinkoms.

Techniniai duomenys

• Vardinė darbinė srovė (Ie): 16 A
• Šiluminio atleidiklio nustatymo diapazonas: 10–16 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė darbinė įtampa (Ue): 690 V AC (maks.)
• Polių skaičius: 3
• Trumpojo jungimo pertraukimo galia (Icu prie 400 V): 50 kA
• Suveikimo charakteristika: termomagnetinė
• Valdymo tipas: mygtukas (ON/OFF)
• Tvirtinimo būdas: DIN bėgelis / varžtai
• Apsaugos laipsnis: IP20
• Prijungimas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, VDE 0660
• Darbinė temperatūra: -25…+55 °C
• Korpuso dydis: PKZM01
• Pagrindinė paskirtis: variklių apsauga, perkrovos apsauga, trumpojo jungimo apsauga
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Magnetinio atleidiklio nustatymas: fiksuotas (apie 14 × Ie)

Kam tinka

Šis įrenginys skirtas inžinieriams, techninės priežiūros specialistams ir pramonės įmonėms, kuriose eksploatuojami varikliai, siurbliai, ventiliatoriai ar konvejeriai. Dėl reguliuojamo šiluminio atleidiklio jis lengvai pritaikomas skirtingiems varikliams toje pačioje grupėje.

Kaip naudoti

Sumontuokite ant DIN bėgelio arba pritvirtinkite varžtais. Nustatykite šiluminio atleidiklio srovę pagal variklio vardinę srovę (10–16 A ribose). Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Įjungimui/išjungimui naudokite mygtuką. Prieš eksploataciją patikrinkite, ar parametrai atitinka vietinius elektros saugos reikalavimus.

Patarimas: reguliariai tikrinkite, ar nustatyta srovė neviršija variklio vardinės srovės, ypač po variklio pakeitimo ar apvijų remonto. Tai užtikrins ilgą įrenginio tarnavimo laiką ir patikimą apsaugą.
