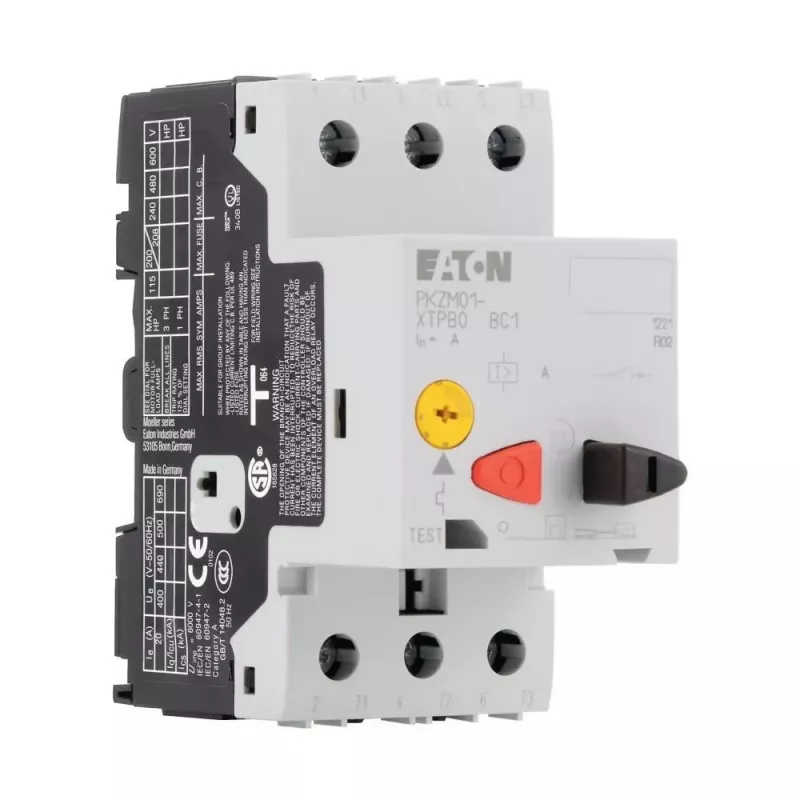

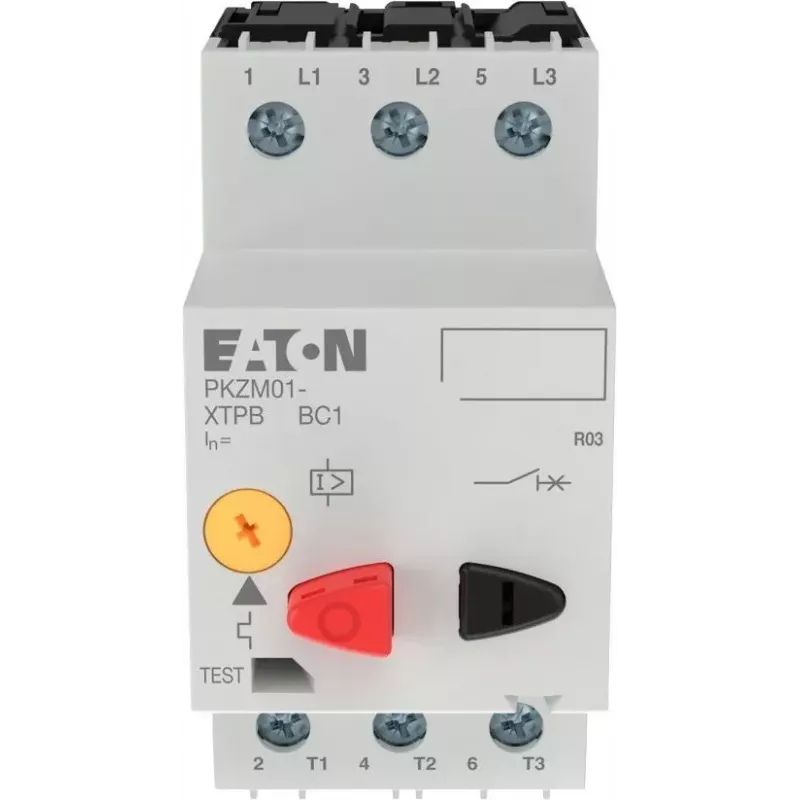

Eaton PKZM01-0.63 variklio apsaugos automatinis jungiklis, 3 polių, 0,63 A 278478

0,63 A vardinė srovė ir 50 kA trumpojo jungimo pertraukimo geba – tai Eaton PKZM01-0.63 variklio apsaugos automatinio jungiklio charakteristikos, kurios užtikrina patikimą mažų variklių ir transformatorių apsaugą. Šis įrenginys išsiskiria galimybe tiksliai nustatyti perkrovos atjungimo srovę nuo 0,4 A iki 0,63 A, todėl tinka ten, kur reikalingas tikslus srovės suderinimas.

Privalumai profesionalams

• 3 polių perjungimas trifazėms grandinėms iki 690 V AC
• Terminis perkrovos ir magnetinis trumpojo jungimo atjungimas viename įrenginyje
• Reguliuojamas perkrovos nustatymo diapazonas: 0,4 – 0,63 A
• Didelė trumpojo jungimo pertraukimo geba – 50 kA esant 400 V
• Sraigtiniai gnybtai patikimam prijungimui, montavimas ant DIN bėgelio arba varžtais

Kaip naudoti

Sumontuokite PKZM01-0.63 ant standartinio 35 mm DIN bėgelio ir nustatykite perkrovos reguliatorių pagal variklio vardinę srovę. Terminis atjungiklis reaguoja į ilgalaikes viršsroves, o magnetinis – akimirksniu į trumpąjį jungimą esant maždaug 14 kartų vardinei srovei. IP20 gnybtų apsauga ir platus darbinės temperatūros diapazonas (-25 iki +55 °C) tinka daugumai pramoninių valdymo skydų.

Techninės specifikacijos

• Prietaiso tipas: variklio apsaugos automatinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 0,63 A
• Perkrovos atjungimo nustatymo diapazonas (Ir): 0,4 – 0,63 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Magnetinio atjungimo srovė (Ii): apie 8,82 A (14 x Ie)
• Atjungimo tipas: terminis-magnetinis
• Montavimo tipas: DIN bėgelis (35 mm) / varžtinis montavimas
• Apsaugos laipsnis: IP20 (gnybtai)
• Prijungimo tipas: sraigtiniai gnybtai
• Atitinka standartus: IEC/EN 60947-4-1, VDE 0660
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Vardinis dažnis: 50/60 Hz
• Apsauga nuo perkrovos: taip (terminė)
• Apsauga nuo trumpojo jungimo: taip (magnetinė)

Pabaigai

Patikimai variklių apsaugai kompaktiškose erdvėse – PKZM01-0.63 užtikrina tikslų reguliavimą ir patikimą veikimą.
